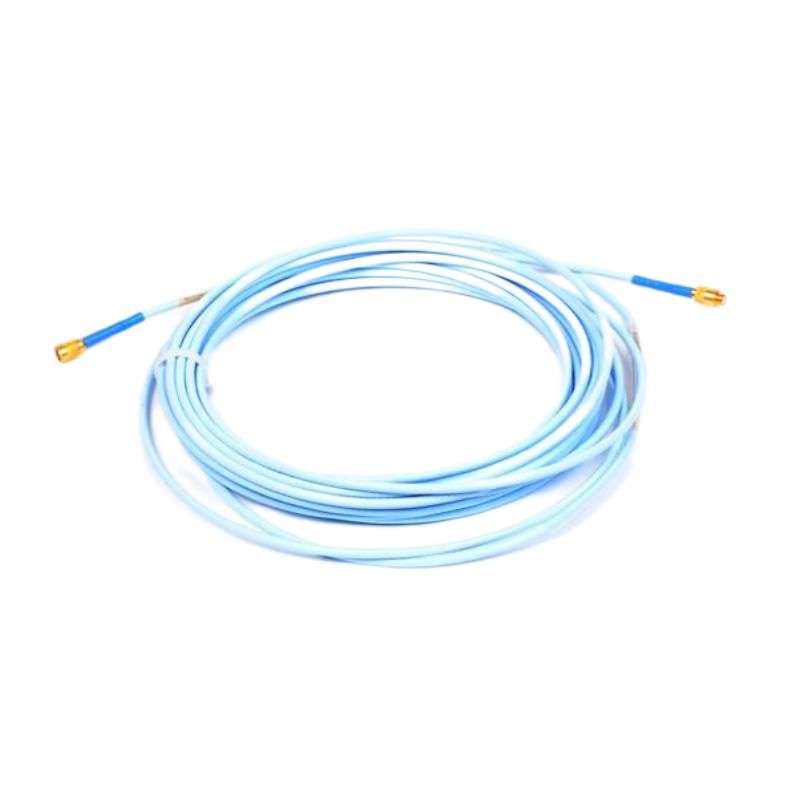

كابل تمديد بنتلي نيفادا 330130-080-00-05 3300 XL 8 مم

مواصفات المنتج

330130-080-00-05 كابل تمديد قياسي

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 330130-080-00-05

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• قابلية التبادل الكاملة وسلامة الإشارةيدعم نظام 3300 XL إمكانية التبديل الكامل بين المجسات وكابلات التمديد ومستشعرات Proximitor. بناء ثلاثي المحاور 75 أوم يضمن العزل باستخدام مادة FEP نسبة إشارة إلى ضوضاء عالية ومطابقة دقيقة للمقاومة، مما يحافظ على دقة القياس المعايرة للنظام دون الحاجة إلى مطابقة المكونات الفردية أو معايرة الجهاز. .

• الموافقات اللازمة للمناطق الخطرة من أجل الانتشار متعدد الاستخدامات: ال -05 اللاحقة تشير إلى أن الكابل يحمل CSA و ATEX و IECEx شهادات اعتماد، مما يجعلها مناسبة للتركيب في الأجواء القابلة للانفجار والتي توجد عادة في منشآت النفط والغاز والصناعات الكيميائية والبتروكيميائية .

• بناء متين للبيئات القاسيةيوفر عزل FEP مقاومة ممتازة للمواد الكيميائية والرطوبة ودرجات الحرارة القصوى، مما يجعل الكابل مناسبًا للبيئات الصناعية الصعبة حيث توجد الآلات الدوارة غالبًا تتميز موصلات ClickLoc™ القياسية بآلية قفل تمنع ارتخاءها بفعل الاهتزاز، ولا تتطلب سوى عزم ربط يدوي بسيط - وتصدر الموصلات صوت "طقطقة" عند تثبيتها بشكل صحيح. .

• تكوين الطول الإجمالي للنظام: ال كابل تمديد بطول 8.0 متر مصمم ليتوافق مع مسبار بطول 1.0 متر لتشكيل كامل نظام بطول 9.0 متر عند استخدامه مع مستشعر بروكسيميتور بطول 9 أمتار. يجب أن يساوي مجموع طول كابل المجس بالإضافة إلى طول كابل التمديد طول النظام المقدر لمستشعر بروكسيميتور. .

التطبيقات النموذجية

يُستخدم الرقم 330130-080-00-05 على نطاق واسع لمراقبة الآلات الدوارة الحيوية في مختلف الصناعات الثقيلة. :

• توليد الطاقةقياسات الاهتزاز الشعاعي على التوربينات ذات محامل الأغشية السائلة

• النفط والغازمراقبة موضع الدفع (المحوري) في الضواغط عالية السرعة

• الصناعات العامةتطبيقات استشعار السرعة والطور الرئيسي، والتكامل مع وحدات مراقبة 3500/42M أو 3500/45

• آلات المناطق الخطرةمناسب لمصانع البتروكيماويات ومنصات النفط التي تتطلب أنظمة مراقبة مقاومة للانفجار أو أنظمة آمنة ذاتيًا

الأسئلة الشائعة (FAQ)

س1: ماذا يشير رقم الطراز "330130-080-00-05"؟
A: التفاصيل كالتالي: 330130 = كابل تمديد قياسي XL 3300؛ -080 = طول الكابل 8.0 متر (26.2 قدم)؛ -00 = كابل قياسي (بدون غلاف واقٍ، بدون واقي للموصل)؛ -05 = الموافقات من وكالات CSA وATEX وIECEx .

س2: ما هو الطول الإجمالي للنظام الذي يمكن أن يشكله هذا الكابل؟
A: يتم توصيل كابل التمديد بطول 8 أمتار بـ مسبار بطول 1.0 متر لتشكيل كامل نظام بطول 9.0 متر عند استخدامه مع مستشعر بروكسيميتور بطول 9 أمتار. يجب أن يساوي مجموع طول كابل المجس بالإضافة إلى طول كابل التمديد طول النظام المقدر لمستشعر بروكسيميتور. .

س3: هل يمكن استخدام هذا الكابل مع مجسات 5 مم أو 11 مم؟
A: تم ضبط نظام 3300 XL 8 مم، بما في ذلك 330130-080-00-05، كهربائياً لـ مجسات 8 مم و 5 مم فقط. إنها غير متوافق مع أنظمة محولات الطاقة 11 مم أو 25 مم بسبب الاختلافات في المعاوقة الكهربائية ومعامل المقياس .

س4: ما هي ميزة الموافقات الخاصة بالمناطق الخطرة؟
A: ال -05 يشير اللاحقة إلى شهادات CSA وATEX وIECEx. وهذا يسمح بتركيب الكابل في بيئات قابلة للانفجار، مما يضمن الامتثال لأنظمة السلامة في منشآت البتروكيماويات والنفط والغاز والمعالجة الكيميائية. .

س5: ما هو الحد الأدنى لنصف قطر الانحناء اللازم للتركيب؟
A: نصف قطر انحناء الكابل الأدنى هو 25.4 ملم (1.0 بوصة)قد يؤدي تجاوز هذا الحد إلى تلف الموصلات الداخلية للكابل وتدهور جودة الإشارة. .

س6: كيف يمكنني التحقق من الطول الإجمالي الصحيح للنظام؟
A: يجب أن يساوي مجموع طول كابل التمديد وطول سلك المجس طول نظام مستشعر Proximitor. على سبيل المثال، يعمل جهاز Proximitor بطول 9 أمتار مع كابل تمديد بطول 8 أمتار ومسبار بطول متر واحد .

س7: ما هو نطاق درجة حرارة التشغيل؟
A: يعمل الكابل من من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت)هذا النطاق الموسع يجعله مناسبًا للبيئات الصناعية القاسية .

س8: كيف ينبغي توجيه كابل التمديد؟
A: قم بتوجيه كابل التمديد بعيدًا عن خطوط الكهرباء ومصادر الضوضاء. حافظ على مسافة لا تقل عن 30 سم بينه وبين كابلات التيار المتردد وأسلاك المحرك. لا تقم أبدًا بتمديد كابلات الحساسات في نفس القناة مع أسلاك الجهد العالي. استخدم مشابك التثبيت لتأمين الكابل وتجنب الضغط على الوصلات. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الكابل 330130-080-00-05 جزءًا من عائلة كابلات التمديد 3300 XL. فيما يلي نماذج مشابهة بأطوال وخيارات حماية مختلفة:

اختيار النموذج المناسب

• للتطبيقات القياسية في المناطق الخطرة التي يبلغ طولها 8.0 متر: ال 330130-080-00-05 يُعد الخيار الأمثل للمنشآت التي تتطلب شهادات CSA و ATEX و IECEx. .

• لأطوال أنظمة مختلفة: يختار 330130-040-00-05 (4.0 متر) أو 330130-085-00-05 (8.5 متر) لتلبية متطلبات النظام بالكامل .

• للحماية المدرعةاختر -01 خيار (على سبيل المثال، 330130-080-01-05) للدروع المضفرة المصنوعة من الفولاذ المقاوم للصدأ في البيئات المادية القاسية.

• للتطبيقات التي تمنع تسرب السوائلحدد -12 الخيار (على سبيل المثال، 330130-080-12-05) لـ موقع السائل تقنية لمنع هجرة الزيت وسوائل العمليات .
