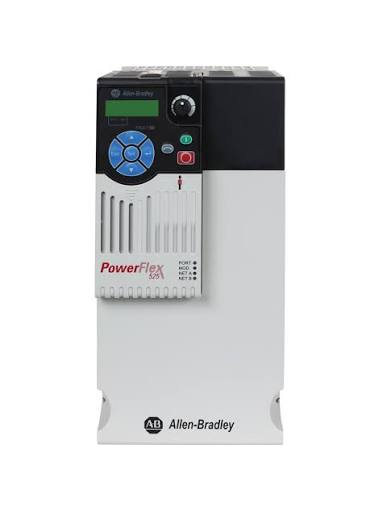

The Allen-Bradley 25B-D024N104 is a PowerFlex 525 series adjustable frequency AC drive from Rockwell Automation, designed for industrial motor control applications. Operating on 380–480V AC, 3-phase input, this drive delivers 11 kW (15 HP) output with a rated current of 24 A. It features embedded EtherNet/IP and safety, a modular design with a removable control core, and an integral keypad for easy configuration.
رقم الصنف :
25B-D024N104الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3KG| Specification | Description |
|---|---|
| Manufacturer | Rockwell Automation (Allen-Bradley) |
| Model | 25B-D024N104 |
| Product Family | PowerFlex 525 |
| Product Type | Adjustable Frequency AC Drive (VFD) |
| Input Voltage | 380–480V AC, 3-Phase |
| Output Power | 11 kW / 15 HP (Normal & Heavy Duty) |
| Output Current | 24 A |
| Output Voltage | 0–460V AC |
| Enclosure Rating | IP20 / NEMA Open Type |
| Frame Size | Frame D |
| Control Methods | V/Hz, Sensorless Vector Control (SVC), Closed Loop Velocity Vector, Permanent Magnet Motor Control |
| Communication | Embedded EtherNet/IP; RS-485 with Modbus RTU/DSI |
| Safety | Safe Torque-Off (STO) certified at SIL2 / PLd Cat 3 |
| I/O | 7 Discrete Inputs; 4 Discrete Outputs; 2 Analog Inputs; 1 Analog Output |
| User Interface | Integral Keypad with Potentiometer and LED Display |
| Brake IGBT | Included |
| Mounting | Panel Mount / DIN Rail; Zero Stacking supported |
| Operating Temperature | 0°C to +50°C (without derating); up to +70°C with derating |
| Dimensions (W x H x D) | Approx. 130 mm x 260 mm x 212 mm |
| Weight | Approx. 3.6 kg (8.00 lbs) |
| Lifecycle Status | Active |
| Model | Description | Typical Application |
|---|---|---|
| 25B-D024N104 (this model) | PowerFlex 525, 480V AC, 15 HP, 24A, Frame D, No Filter | Standard motor control with EtherNet/IP |
| 25B-D030N104 | PowerFlex 525, higher power rating (30A output) | Applications requiring more current capacity |
| 25B-D017N104 | PowerFlex 525, lower power rating (17A output) | Smaller motor applications |
| 25B-D024N114 | Same rating with EMC filter (Filtered version) | Installations requiring EMC compliance |
| 20A-D024N104 | PowerFlex 520, different series (No embedded EtherNet/IP) | Legacy system replacement |
Q1: What is the primary function of the 25B-D024N104?
It is a PowerFlex 525 adjustable frequency AC drive used to control the speed and torque of three-phase AC motors. It is commonly used in industrial applications such as conveyors, pumps, mixers, and packaging equipment .
Q2: Does the 25B-D024N104 support EtherNet/IP communication?
Yes. The drive features embedded EtherNet/IP communication, enabling seamless integration with Allen-Bradley PLC and automation systems without requiring additional communication modules .
Q3: What safety functions does this drive include?
The 25B-D024N104 includes Safe Torque-Off (STO) functionality, certified to SIL2 / PLd Category 3 safety standards. This removes rotational power to the motor without removing power from the drive .
Q4: What motor control modes are available?
The drive supports Volts per Hertz (V/Hz), Sensorless Vector Control (SVC), Closed Loop Velocity Vector Control, and Permanent Magnet Motor Control .
Q5: What is the difference between the 25B-D024N104 and the 25B-D024N114?
The primary difference is EMC filtering. The -N104 suffix indicates a non-filtered drive, while the -N114 suffix indicates a drive with an integrated EMC filter for compliance with electromagnetic compatibility standards.
