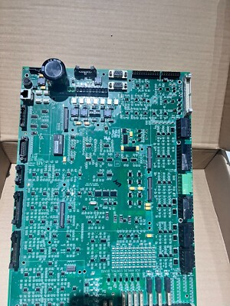

لوحة تحكم تناظرية جديدة من ألين برادلي 80190-560-02-R متوفرة في المخزون

ال ألين-برادلي 80190-560-02-R هو لوحة التحكم التناظرية (ACB) مصمم خصيصاً لـ محركات التيار المتردد متوسطة الجهد PowerFlex 7000 . تقوم لوحة الدوائر المطبوعة الحرجة هذه بإدارة معالجة إشارات التغذية الراجعة التناظرية ومراجع الأوامر لضمان أداء دقيق للمحرك في التطبيقات الصناعية عالية الطاقة.

رقم الصنف :
80190-560-02-R
الطلب (الحد الأدنى للكمية) :
1 Piece
قسط :
EXW
منشأ المنتج :
USA
ميناء الشحن :
Wuhan
مهلة :
3~5 days
وزن :
5kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	ألين برادلي / روكويل أوتوميشن
نموذج	80190-560-02-R
نوع المنتج	لوحة التحكم التناظرية (ACB) / لوحة واجهة الألياف الضوئية
محرك أقراص متوافق	محركات التيار المتردد متوسطة الجهد PowerFlex 7000
بنية التحكم	تعديل عرض النبضة (PWM) فقط
الوظيفة الأساسية	اكتساب الإشارة التناظرية، توليد تعديل عرض النبضة، معالجة الإدخال/الإخراج التناظري
تحويل الإشارة	التحويل من الكهرباء إلى الضوء ومن الضوء إلى الكهرباء
تقنية العزل	العزل الجلفاني عبر وصلات الألياف الضوئية
معالجة ثنائي الفينيل متعدد الكلور	طلاء واقٍ لمقاومة الرطوبة والغبار والتآكل
أنواع الإشارات	إشارات التيار والجهد التناظرية، إشارات نبضات تعديل عرض النبضة (PWM)
التركيب	تركيب الفتحة داخل خزانة شاشة العرض الفلورية المتغيرة / لوحة الدوائر المطبوعة الداخلية للتركيب على الرف
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى +85 درجة مئوية
رطوبة	80% كحد أقصى بدون تكثف
الشهادات	CE، UL
بلد المنشأ	الولايات المتحدة الأمريكية
حالة دورة الحياة	تم إيقاف إنتاجه من قبل الشركة المصنعة (متوفر كفائض)

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
80190-560-02-R (هذا النموذج)	لوحة التحكم التناظرية PowerFlex 7000 (ACB)، PWM فقط	محركات PWM القياسية ضمن عائلة PowerFlex 7000
80190-560-01-R	متغير أساسي مع تكوينات مختلفة لتوسيع نطاق الإشارة	متطلبات قياس الإشارة البديلة
80190-559-02	قطع غيار PowerFlex 7000 ذات الصلة	الصيانة والاستبدال
80190-548-01	قطع غيار PowerFlex 7000 ذات الصلة	الصيانة والاستبدال
80190-571-01	قطع غيار PowerFlex 7000 ذات الصلة	الصيانة والاستبدال
1336-MOD-KC1	تُستخدم وحدة واجهة مشتركة غالبًا مع لوحات التحكم	تكامل الواجهة
1336-BDB-SP7C	لوحة تحكم بوابة PCB لمحركات 1336 Plus (S) و Force (T)	تطبيقات محركات البوابات للمحركات القديمة

الدفع والتسليم

الأسئلة الشائعة

س1: ما هي الوظيفة الأساسية لـ 80190-560-02-R؟

هي لوحة تحكم تناظرية (ACB) لمحركات التيار المتردد متوسطة الجهد PowerFlex 7000. وتتمثل وظيفتها الأساسية في إدارة ومعالجة الإشارات التناظرية الهامة، مما يسهل الاتصال بين منطق التحكم منخفض الجهد وقسم الطاقة في المحرك عبر تحويل وصلة الألياف الضوئية. يتولى هذا الجهاز عملية الحصول على الإشارات التناظرية، وتوليد إشارات تعديل عرض النبضة (PWM)، ومعالجة الإدخال/الإخراج التناظري. .

س2: هل هذه اللوحة متوافقة مع محركات 18 نبضة؟

لا. تم تصميم هذا الطراز المحدد لـ تكوينات "غير 18 نبضة"، بشكل أساسي لمحركات PWM القياسية ضمن عائلة PowerFlex 7000 .

س3: هل يمكن استبدال هذه اللوحة أثناء تشغيل محرك الأقراص؟

على الرغم من أن اللوحة مصممة ليتم اكتشافها تلقائيًا بواسطة إصدارات البرامج الثابتة 4.x وما بعدها، إلا أنها يوصى بشدة بفصل الطاقة عن وحدة التحكم قبل الاستبدال لتجنب تلف البيانات أو التقلبات الكهربائية تأكد دائمًا من فصل الطاقة عن محرك PowerFlex 7000 وتفريغ المكثفات بالكامل قبل التعامل معه. .

س4: ما الذي يوفره الطلاء المطابق؟

يعمل الطلاء المطابق كحاجز واقٍ ضد الغبار ورذاذ الملح والرطوبة، وهو أمر ضروري للألواح المستخدمة في بيئات قاسية مثل المنصات البحرية أو مصانع المعالجة الكيميائية. يوفر هذا المنتج مقاومة ممتازة للرطوبة والغبار والتآكل، مما يجعل اللوح مناسبًا للبيئات الصناعية الصعبة. .

س5: ما هي الأعراض الشائعة لعطل في لوحة التحكم التناظرية؟

تشمل المؤشرات الشائعة ما يلي: عيوب "فقدان التغذية الراجعة", تذبذبات غير منتظمة في سرعة المحرك, عدم القدرة على الوصول إلى نقاط الضبط المطلوبة، أو أخطاء "خارج النطاق" في الإدخال/الإخراج التناظري على واجهة التفاعل بين الإنسان والآلة الخاصة بالمحرك قد تشمل الأعراض الأخرى فقدان التغذية الراجعة لجهد المحرك أو ناقل التيار المستمر بسبب أخطاء الاتصال بين لوحات التحكم في المحرك ولوحات التغذية الراجعة للجهد.
