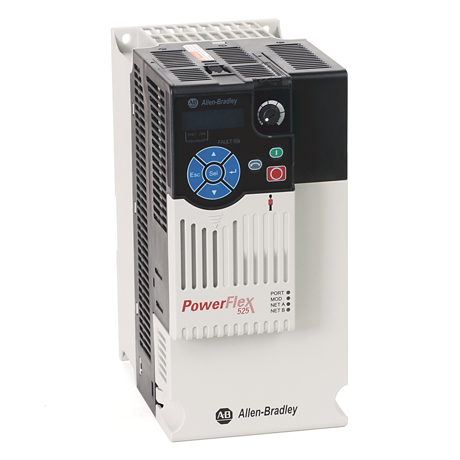

ال ألين برادلي 25B-D013N104 هو محرك تيار متردد قابل لضبط التردد من سلسلة PowerFlex 525 من شركة روكويل أوتوميشن، مصممة لتطبيقات التحكم في المحركات الصناعية. تعمل على 380-480 فولت تيار متردد، ثلاثي الأطوار يقوم هذا المحرك بتسليم المدخلات. 5.5 كيلوواط (7.5 حصان) مخرج بتيار مقنن قدره 13 أ في حجم صغير الإطار ج تصميم.
رقم الصنف :
25B-D013N104الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن (ألين برادلي) |
| نموذج | 25B-D013N104 |
| عائلة المنتجات | باور فليكس 525 |
| نوع المنتج | محرك التيار المتردد ذو التردد المتغير (VFD) |
| جهد الدخل | 380-480 فولت تيار متردد، ثلاثي الأطوار (نطاق 323-528 فولت تيار متردد) |
| طاقة الخرج | 5.5 كيلوواط / 7.5 حصان (للاستخدام العادي والثقيل) |
| تيار الخرج | 13 أ |
| جهد الخرج | 0-460 فولت تيار متردد |
| تردد الإدخال | 50/60 هرتز |
| تصنيف الغلاف | IP20 / NEMA نوع مفتوح |
| حجم الإطار | الإطار ج |
| مرشح التوافق الكهرومغناطيسي | بدون فلتر (اللاحقة -N104) |
| أساليب المكافحة | فولت/هرتز، تحكم متجهي بدون مستشعر (SVC)، تحكم متجهي للسرعة في حلقة مغلقة، تحكم في محرك مغناطيسي دائم |
| تواصل | إيثرنت/آي بي مدمج؛ آر إس-485 مع مودبوس آر تي يو/دي إس آي |
| أمان | نظام عزم الدوران الآمن (STO)، معتمد وفقًا لمعيار SIL 2 / PLd Cat 3 |
| الإدخال/الإخراج | 7 مداخل منفصلة؛ 4 مخارج منفصلة؛ مدخلان تناظريان؛ مخرج تناظري واحد |
| واجهة المستخدم | لوحة مفاتيح مدمجة مع مقياس جهد وشاشة LED |
| مكابح IGBT | يشمل (مُقطِّع الفرامل الديناميكي) |
| التركيب | تركيب على لوحة / سكة DIN |
| درجة حرارة التشغيل | يتحمل درجات حرارة تصل إلى +70 درجة مئوية (158 درجة فهرنهايت) مع تخفيض القدرة |
| الأبعاد (الارتفاع × العرض × العمق) | الأبعاد التقريبية: ٢٢٠ مم × ١٠٩ مم × ١٨٤ مم |
| وزن | الوزن التقريبي: 2.59 كجم (5.7 رطل) |
| حالة دورة الحياة | نشيط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 25B-D013N104 (هذا النموذج) | باور فليكس 525، 480 فولت تيار متردد، 7.5 حصان، 13 أمبير، إطار C، بدون فلتر | نظام تحكم قياسي في المحرك مع إيثرنت/آي بي |
| 25B-D013N114 | نفس التقييم مع مرشح التوافق الكهرومغناطيسي المتكامل | المنشآت التي تتطلب الامتثال لمعايير التوافق الكهرومغناطيسي |
| 25B-D017N104 | باور فليكس 525، مخرج 17 أمبير (قوة عليا) | التطبيقات التي تتطلب سعة تيار أعلى |
| 25B-D010N104 | باور فليكس 525، مخرج 10.5 أمبير (طاقة أقل) | تطبيقات المحركات الصغيرة |
| 25B-D024N104 | باور فليكس 525، مخرج 24 أمبير (قوة عليا) | تطبيقات المحركات الأكبر حجماً |
| 22B-D012N104 | باور فليكس 40، طراز قديم (تم إيقاف إنتاجه) | البديل الرسمي: 25B-D013N104 |
س1: ما هي الوظيفة الأساسية لـ 25B-D013N104؟
إنه محرك التيار المتردد بتردد قابل للتعديل PowerFlex 525 يُستخدم للتحكم في سرعة وعزم دوران محركات التيار المتردد ثلاثية الأطوار. ويُستخدم بشكل شائع في التطبيقات الصناعية مثل السيور الناقلة والمضخات والمراوح والخلاطات. .
س2: هل يدعم جهاز 25B-D013N104 اتصال EtherNet/IP؟
نعم. ميزات القيادة إيثرنت/آي بي مدمج تتيح هذه الميزة التكامل السلس مع أنظمة التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة الأتمتة من شركة Allen-Bradley دون الحاجة إلى وحدات اتصال إضافية. .
س3: ما هي وظائف السلامة التي يتضمنها هذا المحرك؟
يتضمن 25B-D013N104 إيقاف عزم الدوران الآمن (STO) الأداء الوظيفي، معتمد من قبل SIL 2 / PLd الفئة 3 معايير السلامة. هذا يزيل الطاقة الدورانية عن المحرك دون إزالة الطاقة من وحدة القيادة، مما يتيح إعادة تشغيل أسرع بعد طلب السلامة. .
س4: ما الفرق بين 25B-D013N104 و 25B-D013N114؟
الفرق الأساسي هو ترشيح التوافق الكهرومغناطيسي. ال -N104 اللاحقة تشير إلى غير مُصفّى القيادة، بينما -N114 اللاحقة تشير إلى محرك أقراص مزود بـ مرشح التوافق الكهرومغناطيسي المتكامل للامتثال لمعايير التوافق الكهرومغناطيسي .
س5: هل هذا القرص بديل مباشر لطرازات PowerFlex 40؟
نعم. أعلنت شركة روكويل أوتوميشن رسمياً عن تعيين 25B-D013N104 كبديل هندسي لـ 22B-D012N104 (باورفليكس 40) و 22D-D012N104 (PowerFlex 40P). ومع ذلك، تشير روكويل إلى أن هذا "الاستبدال الهندسي" — يجب على المستخدمين التحقق من مواصفات الصمامات/قواطع الدائرة الكهربائية واختلافات المعلمات أثناء عملية الترحيل.
