ال ABB DO802-eA (3BSE022364R2) وحدة إخراج مرحل ذات 8 قنوات من عائلة S800L I/O، مصممة للاستخدام مع نظام التحكم الموزع ABB Freelance (DCS). تتمثل وظيفتها الأساسية في تحويل إشارات التحكم من النظام إلى إجراءات تبديل قوية ومعزولة عبر 8 مخارج ترحيل مستقلة، والتحكم المباشر في المشغلات والموصلات والصمامات والمؤشرات في تطبيقات الأتمتة الصناعية.
رقم الصنف :
DO802-EA 3BSE022364Rالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5daysوزن :
0.5kgوصف المنتج
وحدة الإخراج الرقمي ABB DO802-EA 3BSE022364R2 متوفرة في المخزون
| رقم الموديل | DO802-EA 3BSE022364R2 |
| مكان المنشأ | السويد |
| الأبعاد/الوزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
تمرير HART:
الوسائط: يتميز النظام بوظيفة تمرير البيانات ويمكن توصيله إما كمدخلات/مخرجات محلية (S800) أو كمدخلات/مخرجات عن بعد.
الغرض: إتاحة بيانات HART للعملاء، على سبيل المثال Fieldbus Builder
البروتوكول: بروتوكول هارت
واجهة البرمجيات: تتم معالجة البيانات عبر إشارة 4-20 مللي أمبير، ثم تُنسخ بيانات الإدخال/الإخراج إلى متغيرات التطبيق. تتوفر بيانات HART (بيانات الحالة والتشخيص) عبر خاصية "التمرير المباشر".
واجهة الأجهزة: وحدات الإدخال/الإخراج S800 AI845 و AI895 و AO845 و AO845، ووحدات الإدخال/الإخراج S900 AI930/931 و AO930
واجهة OPC: نعم، عبر خادم HART OPC
المعايير والميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 8 قنوات |
| نوع الإخراج | مرحل، مفتوح عادةً (NO)، قناة 8x1 |
| توافق الإشارة | 24-230 فولت تيار متردد/مستمر |
| عزل مصنف | 250 فولت |
| منصة النظام | ABB S800L، متوافق مع Freelance DCS |
| التركيب | تركيب قضيب DIN |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +70 درجة مئوية (وهو أمر نموذجي لسلسلة S800L) |
| الأبعاد (العرض × الارتفاع × العمق) | 58.5 مم × 102 مم × 86.1 مم |
| وزن | حوالي 0.24 كجم |
| الشهادات | CE، UL، CSA |
مخارج ترحيل متعددة الاستخداماتتتميز هذه الوحدة بمخارجها القائمة على المرحلات، والتي تتيح التبديل المباشر لمجموعة واسعة من أحمال التيار المتردد/المستمر (24-230 فولت). يوفر هذا مرونة أكبر من مخارج الترانزستور، حيث يمكنها التعامل مع أجهزة التيار المتردد والمستمر من وحدة واحدة. كما توفر نقاط التلامس المفتوحة عادةً عزلاً آمناً و"جافاً" بين نظام التحكم والحمل.
تصميم قوي وموثوقكل قناة من القنوات الثمانية معزولة بشكل فردي بعزل مصنف يبلغ 250 فولت يحمي هذا النظام التحكم من ارتفاعات الجهد والتشويش في المجال، مما يضمن استقرار التشغيل في البيئات الصناعية القاسية. كما توفر آلية الترحيل مستوى عالٍ من الحماية ضد قصر الدائرة الكهربائية والحمل الزائد، وغالبًا ما تكون أكثر مقاومة من مخارج الحالة الصلبة في مثل هذه الظروف.
سهولة التكامل والصيانةكجزء من سلسلة S800L، توفر هذه الوحدة سهولة في التركيب. فهي لا تحتوي على وصلات أو مفاتيح للضبط؛ حيث يتم تكوين العنوان تلقائيًا عند تركيبها على سكة DIN. تحتوي اللوحة الأمامية على مصابيح LED لكل قناة، مما يوفر مؤشرًا مرئيًا سريعًا لحالة الإخراج لتسهيل استكشاف الأخطاء وإصلاحها في الموقع. .
يُستخدم جهاز DO802-eA على نطاق واسع في عمليات التبديل القوية وعالية الجهد في مجموعة متنوعة من الصناعات:
القانون العام: تشغيل الموصلات، ومحركات بدء التشغيل، والمرحلات الصغيرة في المصانع.
مراقبة العملياتتشغيل الصمامات اللولبية، ومصابيح المؤشر، وأجهزة الإنذار في منشآت معالجة المواد الكيميائية والنفط والغاز والمياه.
توليد الطاقة: دوائر التحكم في التبديل للمعدات المساعدة وأجهزة التعشيق الآمنة.
أتمتة المبانيالتحكم في الإضاءة، وموصلات التكييف والتهوية، وأنظمة التحكم في الوصول.
س1: ما هي الوظيفة الأساسية لـ DO802-eA؟
A: هي وحدة إخراج مرحل ذات 8 قنوات توفر تبديلًا معزولًا لأحمال التيار المتردد/المستمر حتى 230 فولت، بناءً على أوامر من نظام التحكم الموزع ABB Freelance DCS .
س2: ما هو الفرق الرئيسي بين DO802-eA ووحدة إخراج الترانزستور؟
A: يستخدم DO802-eA مخرجات المرحلتتميز هذه الأجهزة بقدرتها على تشغيل أحمال التيار المتردد والتيار المستمر، وتوفر عزلاً عالياً. عادةً ما تقتصر مخارج الترانزستور على أحمال التيار المستمر وسرعات التبديل العالية، ولكنها أكثر عرضة للتلف الناتج عن زيادة التيار أو ارتفاعات الجهد المفاجئة.
س3: ما هو جهد العزل المقنن؟
A: تتميز الوحدة بجهد عزل مصنف قدره 250 فولت .
س4: ما هو النظام الذي يتوافق معه جهاز DO802-eA؟
A: وهو جزء من عائلة الإدخال/الإخراج S800L وهو مصمم خصيصاً للاستخدام مع العمل الحر مع ABB DCS .
س5: هل تتطلب الوحدة أي وصلات أو مفاتيح للتكوين؟
A: لا، لا يحتوي جهاز DO802-eA على وصلات أو مفاتيح فعلية. يتم ضبط عنوانه وتكوينه تلقائيًا عند تركيبه على سكة DIN. .
س6: ماذا تشير إليه مصابيح LED الموجودة على اللوحة الأمامية؟
A: تُظهر مصابيح LED الموجودة على اللوحة الأمامية حالة كل قناة إخراج، مما يوفر طريقة سريعة للتأكد مما إذا كان الإخراج قيد التشغيل أم لا. توجد أيضًا مؤشرات LED قياسية لحالة الوحدة (عطل، تشغيل، تحذير) للإشارة إلى الحالة العامة. .
س7: ما هي الأبعاد الفيزيائية للوحدة؟
A: يبلغ حجم الوحدة تقريبًا 58.5 مم × 102 مم × 86.1 مم ويزن حوالي 0.24 كجم .
يُعدّ جهاز DO802-eA جزءًا من عائلة أجهزة الإدخال/الإخراج ABB S800L. فيما يلي نماذج رئيسية ذات صلة:
| المنتج/الطراز | يكتب | وصف موجز |
|---|---|---|
| DO802-eA | الوحدة المميزة | وحدة إخراج مرحل ذات 8 قنوات لتبديل أحمال التيار المتردد/المستمر |
| DI802-eA | وحدة الإدخال الرقمي | وحدة إدخال رقمية ذات 8 قنوات؛ غالبًا ما تقترن بوحدة DO802-eA لحلقات تحكم كاملة |
| DO801-eA | وحدة الإخراج الرقمي | وحدة إخراج مماثلة ولكن بعدد قنوات أو تصنيف جهد مختلف |
| AI801-eA | وحدة الإدخال التناظري | وحدة إدخال تناظرية ذات 8 قنوات لقراءة مستشعرات المجال |
| S800L PS | مزود الطاقة | وحدة تزويد الطاقة لمحطة الإدخال/الإخراج عن بعد S800L |
ال ABB DO880 (3BSE028602R1) وحدة إخراج رقمية عالية الجودة ذات 16 قناة من نظام الإدخال/الإخراج S800، مصممة لأنظمة التحكم ABB System 800xA DCS و AC 800M و Symphony Plus.
ال ABB AO820 (3BSE008546R1) وحدة إخراج تناظرية ثنائية القطب ذات 4 قنوات من نظام الإدخال/الإخراج S800، مصممة لأنظمة التحكم ABB System 800xA DCS و AC 800M.ميزات الوحدة عزل جلفاني فردي لكل قناة بالإضافة إلى التشخيص المدمج، مما يجعله حلاً موثوقاً للتحكم الدقيق في البيئات الصناعية الصعبة بما في ذلك التطبيقات الكيميائية والنفط والغاز والصيدلانية.
ال ABB AO890 (3BSC690072R1) وحدة إخراج تناظرية آمنة جوهريًا ذات 8 قنوات من نظام الإدخال/الإخراج S800تم تصميم هذه الوحدة لأنظمة التحكم ABB System 800xA DCS و AC 800M. وتتميز الوحدة بـ مكونات حماية السلامة الذاتية المتكاملة (Ex ia) على كل قناة، مما يسمح بالاتصال المباشر بمعدات المعالجة في المناطق الخطرة (المنطقة 0/1/2) دون الحاجة إلى حواجز أمان خارجية.
ال ABB AO845 (3BSE023676R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800صُمم هذا الجهاز لأنظمة التحكم ABB System 800xA DCS و AC 800M. وهو يوفر إشارات تيار تتراوح بين 4 و 20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة.

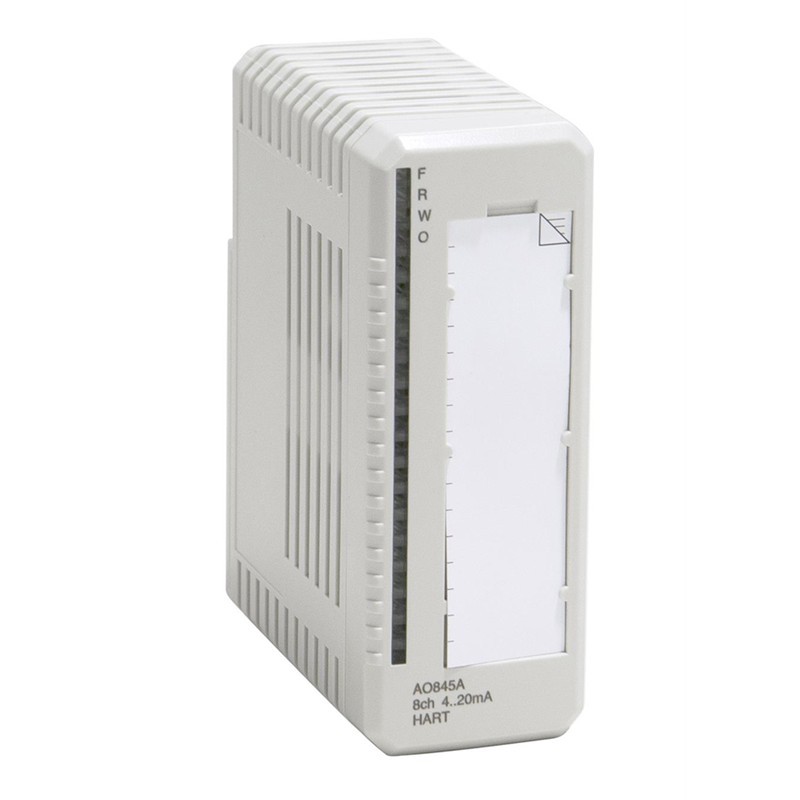

ال ABB AO845A (3BSE045584R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800صُمم هذا الجهاز لأنظمة التحكم الموزعة ABB System 800xA ووحدات التحكم AC 800M. وهو يوفر إشارات تيار تتراوح بين 4 و20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة، بينما تمرير HART المتكامل يُمكّن من الاتصال الرقمي ثنائي الاتجاه مع أجهزة القياس الميدانية الذكية.
ال ABB AO815 (3BSE052605R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800مصمم لأنظمة التحكم ABB System 800xA DCS و AC 800Mيوفر إشارات تيار تتراوح بين 4 و20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة، بينما تمرير HART المتكامل يُمكّن من الاتصال الرقمي ثنائي الاتجاه مع أجهزة القياس الميدانية الذكية.
ال ABB AO801 (3BSE020514R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800Lصُمم هذا الجهاز خصيصًا لأنظمة التحكم الموزعة ABB System 800xA ووحدات التحكم AC 800M. وهو يوفر إشارات تيار دقيقة تتراوح بين 0 و20 مللي أمبير أو بين 4 و20 مللي أمبير للتحكم في مشغلات الحقل مثل صمامات التنظيم، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة في تطبيقات أتمتة العمليات.
ال ABB AO815-eA (3BSE052605R2) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800، مصممة لـ نظام التحكم DCS 800xA ومنصة التحكم AC 800Mتوفر كل قناة خرجًا يتراوح بين 4 و20 مللي أمبير (أو قابلًا للتكوين بين 0 و20 مللي أمبير) اتصال HART المباشرمما يتيح التكامل السلس مع أجهزة القياس الذكية مثل أجهزة تحديد المواقع والصمامات والمشغلات.
