ال ABB DO818 (3BSE069053R1) وحدة إخراج رقمية مكونة من 32 قناة من سلسلة S800 I/O، مصممة لأنظمة التحكم الموزعة ABB System 800xA و AC 800M (DCS). تتمثل وظيفتها الأساسية في تحويل الأوامر المنطقية من وحدة التحكم إلى إشارات تبديل عالية الكثافة بجهد 24 فولت تيار مستمر لتشغيل الأجهزة الميدانية مثل المرحلات والصمامات اللولبية ومصابيح المؤشرات والمشغلات. بفضل عدد قنواتها العالي، وتقنية التبديل القائمة على الترانزستور، وميزات الحماية القوية، تُعد هذه الوحدة حلاً موثوقًا لتطبيقات الإخراج المنفصل عالية الكثافة في البيئات الصناعية الصعبة.
رقم الصنف :
DO818الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5daysوزن :
0.5kgوصف المنتج
وحدة الإخراج الرقمي ABB DO818 3BSE069053R1 متوفرة في المخزون
| رقم الموديل | DO818 3BSE069053R1 |
| مكان المنشأ | السويد |
| الأبعاد/الوزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
تمرير HART:
الوسائط: يتميز النظام بوظيفة تمرير البيانات ويمكن توصيله إما كمدخلات/مخرجات محلية (S800) أو كمدخلات/مخرجات عن بعد.
الغرض: إتاحة بيانات HART للعملاء، على سبيل المثال Fieldbus Builder
البروتوكول: بروتوكول هارت
واجهة البرمجيات: تتم معالجة البيانات عبر إشارة 4-20 مللي أمبير، ثم تُنسخ بيانات الإدخال/الإخراج إلى متغيرات التطبيق. تتوفر بيانات HART (بيانات الحالة والتشخيص) عبر خاصية "التمرير المباشر".
واجهة الأجهزة: وحدات الإدخال/الإخراج S800 AI845 و AI895 و AO845 و AO845، ووحدات الإدخال/الإخراج S900 AI930/931 و AO930
واجهة OPC: نعم، عبر خادم HART OPC
المعايير والميزات الرئيسية، تم تجميعها من وثائق ABB الرسمية والمصادر التقنية.
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 32 قناة، مرتبة في مجموعتين معزولتين بشكل فردي من 16 قناة . |
| نوع إشارة الخرج | 24 فولت تيار مستمر، مصدر تيار (محرك عالي الجانب)، مع تحديد التيار . |
| نطاق جهد العملية | من 12 إلى 32 فولت تيار مستمر (القيمة الاسمية 24 فولت تيار مستمر) . |
| أقصى تيار خرج | 0.5 أمبير لكل قناة، مستمر؛ تيار قصر الدائرة محدود إلى < 2 أ . |
| منصة النظام | وحدة الإدخال/الإخراج ABB S800، متوافقة مع النظام 800xA و AC 800M . |
| ميزات الحماية | حماية من قصر الدائرة الكهربائية، والجهد الزائد، وارتفاع درجة الحرارة لكل قناة . |
| العزل الجماعي | مجموعتان معزولتان (RIV 50V) مع 16 قناة ومدخل واحد لمراقبة الجهد لكل مجموعة . |
| التشخيص | مؤشرات LED لحالة عطل الوحدة (F)، والتشغيل (R)، وOSP؛ مؤشرات LED لحالة كل قناة؛ الإبلاغ عن أخطاء ناقل الوحدة . |
| تبديد الطاقة | 2.8 واط نموذجي . |
| استهلاك التيار | ناقل الوحدة +5 فولت: 70 مللي أمبير (نموذجي)؛ خارجي +24 فولت: 40 مللي أمبير . |
| وحدات إنهاء الوحدات النمطية | TU818، TU819، TU830 . |
| أقصى طول لكابل الحقل | 600 متر (656 ياردة) . |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية . |
| تصنيف الحماية | IP20 وفقًا للمعيار IEC 60529 . |
| الأبعاد (العرض × الارتفاع × العمق) | 45 مم × 119 مم × 102 مم . |
| وزن | الوزن التقريبي: من 0.18 كجم إلى 0.2 كجم . |
| الشهادات | حاصل على شهادة CE، ومنطقة ATEX 2، ومواصفات بحرية (ABS، BV، DNV-GL، LR، RS)، ومتوافق مع معيار G3 (ISA-S71.04). . |
تصميم عالي الكثافة بـ 32 قناةتتميز هذه الوحدة بشكلها الصغير الذي يبلغ عرضه 45 مم والذي يستوعب 32 قناة إخراج رقمية، مما يوفر حلاً عالي الكثافة للأنظمة ذات متطلبات الإدخال/الإخراج المنفصلة الكبيرة. يوفر هذا مساحة قيّمة في خزانة التحكم، ويقلل من تكاليف الأسلاك، ويبسط عملية التركيب في مشاريع الأتمتة الكبيرة. .
مرحلة إخراج ترانزستور قويةيستخدم جهاز DO818 مخارج تعتمد على الترانزستور (محرك عالي الجانب)، مما يوفر أوقات استجابة بمستوى الميلي ثانية (0.2 مللي ثانية) لتطبيقات التحكم عالية السرعة بخلاف المرحلات الميكانيكية، فإن هذه المخارج الإلكترونية الصلبة محصنة ضد تآكل نقاط التلامس والاهتزاز، وتوفر عمرًا تشغيليًا أطول، ويمكنها التبديل دون حدوث شرارة كهربائية. .
الحماية والتشخيص المتكاملانتم تجهيز كل قناة إخراج بحماية ضد قصر الدائرة، والجهد الزائد، وارتفاع درجة الحرارة توفر الوحدة تشخيصات واضحة عبر مؤشرات LED للحالة على اللوحة الأمامية ومن خلال ناقل الوحداتوالذي يُبلغ عن أخطاء الوحدة والقناة أ. مراقبة جهد العملية تراقب الخاصية الموجودة في كل مجموعة معزولة مصدر الطاقة الميداني؛ فإذا انخفض الجهد عن 12 فولت، يتم إنشاء خطأ في القناة، مما ينبه النظام إلى احتمال فقدان طاقة التحكم. .
تم ضبط الإخراج على قيمة محددة مسبقًا (OSP) لأغراض السلامةفي حالة فقدان الاتصال أو تعطل وحدة التحكم، فإن الوحدة وظيفة OSP يُتيح هذا النظام ضبط المخرجات تلقائيًا على "حالة آمنة" يحددها المستخدم (تشغيل/إيقاف). تُساعد ميزة الأمان الأساسية هذه في منع الحركة غير المقصودة للآلة أو انحرافات العملية، مع الحفاظ على حالة معروفة حتى في ظل ظروف الأعطال. .
يُعد جهاز DO818 حلاً مثالياً للتحكم الرقمي عالي الكثافة في مخرجات العمليات والصناعات الهجينة، بما في ذلك:
قانون الأغراض العامةتشغيل المرحلات الوسيطة، والصمامات اللولبية، ومصابيح المؤشر في مجموعة واسعة من العمليات الصناعية .
مناولة المواد: التحكم في أقسام النقل، وبوابات الفرز، وآلات التعبئة والتغليف.
توليد الطاقة: تشغيل المشغلات وأجهزة الإنذار في محطات الطاقة.
المياه والصرف الصحيتشغيل مشغلات الصمامات ومرحلات التحكم في المضخات في مرافق المعالجة.
س1: ما هي الوظيفة الأساسية لوحدة DO818؟
A: هي وحدة إخراج رقمية توفر 32 قناة من إشارات التبديل بجهد 24 فولت تيار مستمر للتحكم في الأجهزة الميدانية مثل المرحلات والصمامات اللولبية بناءً على أوامر منطقية من وحدة تحكم نظام الإدخال/الإخراج ABB S800 .
س2: ما الفرق بين DO818 ووحدة إخراج المرحل؟
A: DO818 هو قائم على الترانزستور (الحالة الصلبة) وحدة إخراج ذات تصنيف تيار أقصى يبلغ 0.5 أمبير لكل قناة صُممت هذه الأجهزة للتبديل عالي السرعة والعمر الطويل. DO815 وDO816 هما وحدات إخراج المرحل تتميز هذه المحركات بقدرات تيار تلامس أعلى (مثل 3 أمبير)، ولكنها أبطأ ولها عمر ميكانيكي محدود. لا ينبغي استخدامها بشكل تبادلي دون التحقق من متطلبات الحمل. .
س3: ماذا يعني "التوريد الحالي" بالنسبة لـ DO818؟
A: يعني "تزويد التيار" (أو خرج المصدر) أن طرف خرج الوحدة يزود الحمل بالجهد الموجب (+24 فولت). أما الطرف الآخر للحمل فيتصل بالأرضي (0 فولت). هذا هو التكوين الأكثر شيوعًا للتحكم في الأحمال في أنظمة PLC. .
س4: ما هي ميزات الحماية الرئيسية لـ DO818؟
A: يتميز جهاز DO818 بميزات مدمجة حماية من قصر الدائرة الكهربائية، والجهد الزائد، وارتفاع درجة الحرارة على كل قناة إخراج تعتمد حماية الدائرة القصيرة على تحديد التيار؛ فبعد ذروة أولية، تدخل في وضع تبديل متكرر لمنع التلف. .
س5: ما هي وظيفة Output Set to Predetermined (OSP)؟
A: تتيح ميزة OSP للوحدة توجيه مخرجاتها إلى حالة آمنة محددة مسبقًا (والتي يمكن ضبطها على تشغيل أو إيقاف) في حالة حدوث عطل في الاتصال مع وحدة التحكم. وهذا يضمن سلوكًا حتميًا أثناء أعطال النظام. .
س6: ما هي وحدات الإنهاء (MTUs) المتوافقة مع DO818؟
A: يتوافق جهاز DO818 مع TU818 (صغير الحجم، سلك واحد)، TU819 (موصلات D-sub صغيرة الحجم)، و TU830 وحدات إنهاء الوحدات (الممتدة، 32 طرف إخراج)، حسب متطلبات الأسلاك ومساحة الخزانة .
س7: ما هو أقصى طول لكابل الحقل لجهاز DO818؟
A: أقصى طول موصى به لكابلات الحقل هو 600 متر (656 ياردة) ضمان نقل الإشارة بشكل موثوق عبر مسافات كبيرة في المصنع .

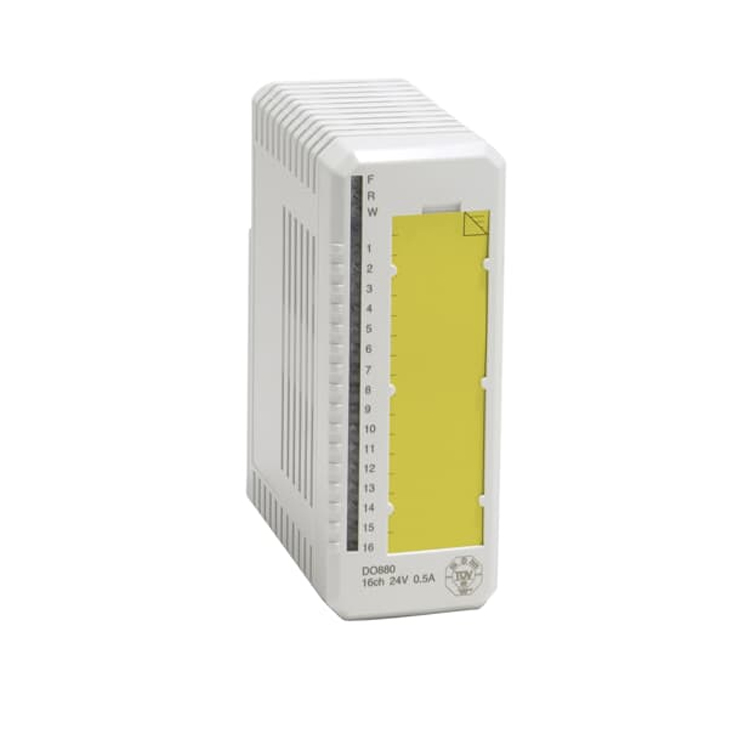

ال ABB DO880 (3BSE028602R1) وحدة إخراج رقمية عالية الجودة ذات 16 قناة من نظام الإدخال/الإخراج S800، مصممة لأنظمة التحكم ABB System 800xA DCS و AC 800M و Symphony Plus.
