ال ABB DO801-eA (3BSE020510R2) وحدة إخراج رقمية ذات 16 قناة من عائلة S800/S800L I/O، مصممة لأنظمة التحكم الموزعة ABB System 800xA و AC 800M و Freelance (DCS).تتمثل وظيفتها الأساسية في تحويل الأوامر المنطقية من وحدة التحكم إلى إشارات تبديل بجهد 24 فولت تيار مستمر لتشغيل الأجهزة الميدانية مثل المرحلات والصمامات اللولبية ومصابيح المؤشرات والمشغلات. بفضل مخارجها من نوع المصدر، وحمايتها المدمجة من قصر الدائرة، وتصميمها الصغير، تُعد هذه الوحدة حلاً موثوقًا لتطبيقات الإخراج المنفصل.
رقم الصنف :
DO801-EA 3BSE020510Rالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.5kgوصف المنتج
وحدة الإخراج الرقمي ABB DO801-EA 3BSE020510R2 متوفرة في المخزون
| رقم الموديل | DO801-EA 3BSE020510R2 |
| مكان المنشأ | السويد |
| الأبعاد/الوزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
تمرير HART:
الوسائط: يتميز النظام بوظيفة تمرير البيانات ويمكن توصيله إما كمدخلات/مخرجات محلية (S800) أو كمدخلات/مخرجات عن بعد.
الغرض: إتاحة بيانات HART للعملاء، على سبيل المثال Fieldbus Builder
البروتوكول: بروتوكول هارت
واجهة البرمجيات: تتم معالجة البيانات عبر إشارة 4-20 مللي أمبير، ثم تُنسخ بيانات الإدخال/الإخراج إلى متغيرات التطبيق. تتوفر بيانات HART (بيانات الحالة والتشخيص) عبر خاصية "التمرير المباشر".
واجهة الأجهزة: وحدات الإدخال/الإخراج S800 AI845 و AI895 و AO845 و AO845، ووحدات الإدخال/الإخراج S900 AI930/931 و AO930
واجهة OPC: نعم، عبر خادم HART OPC

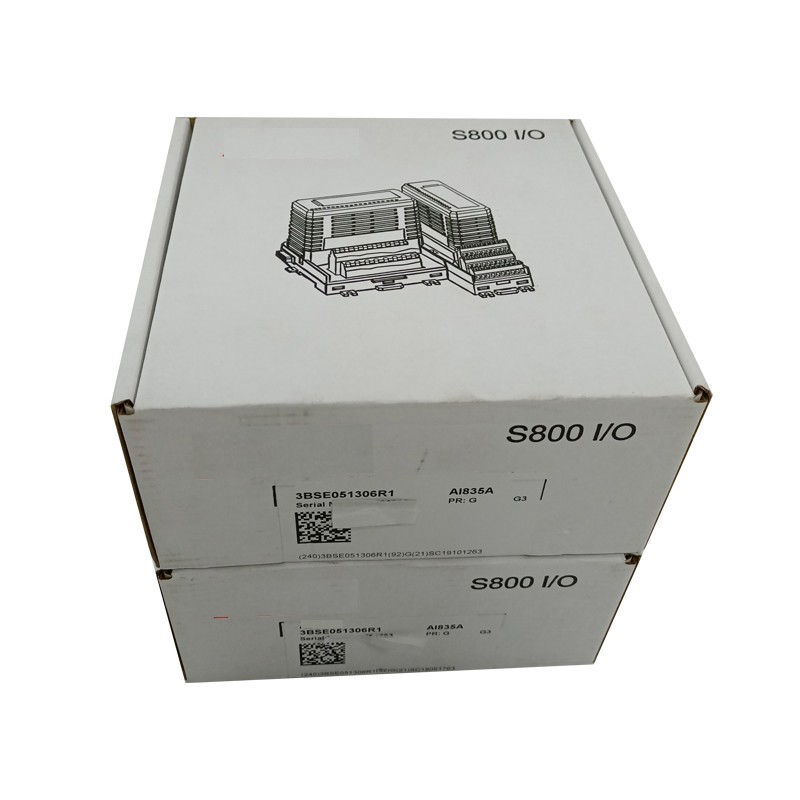

التعبئة والتوصيل
حرصاً منا على توفير تكاليف الشحن وتقليل ميزانيتكم، اخترنا تغليفاً صديقاً للبيئة. نستخدم ألواحاً من الفوم بسماكة 3 سم لملء جميع جوانب الصندوق من الداخل لحماية القطع، ثم نستخدم الكرتون لتغليفها، أما إذا كانت القطع ثقيلة جداً، فسنقوم بتصنيع صندوق خشبي خصيصاً لها.شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس.
المعايير والميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 16 قناة، مرتبة في مجموعة واحدة. |
| نوع إشارة الخرج | 24 فولت تيار مستمر، مصدر تيار (محرك عالي الجانب). |
| نطاق جهد العملية | من 10 إلى 32 فولت تيار مستمر (القيمة الاسمية 24 فولت تيار مستمر). |
| أقصى تيار خرج | 0.5 أمبير لكل قناة، مستمر؛ تيار دائرة قصر محدود. |
| منصة النظام | وحدات الإدخال/الإخراج ABB S800/S800L؛ متوافقة مع System 800xA و AC 800M و Freelance. |
| ميزات الحماية | حماية من قصر الدائرة الكهربائية، والجهد الزائد، وارتفاع درجة الحرارة لكل قناة. |
| عزل مصنف | 50 فولت (مجموعة معزولة عن الأرض)؛ 1500 فولت (من الوحدة إلى ناقل البيانات). |
| زمن الاستجابة | ≤ 2 مللي ثانية (عادةً). |
| التشخيص | مؤشرات LED لحالة العطل (F) والتحذير (W) وحالة خرج كل قناة. |
| وظيفة OSP | يتم ضبط المخرج على حالة محددة مسبقًا عند فقدان الاتصال. |
| تبديد الطاقة | 2.8 واط نموذجي. |
| استهلاك التيار | ModuleBus +5V: حوالي 80 مللي أمبير. |
| وحدات إنهاء الوحدات النمطية | سلسلة TU8xx (القياسية S800) أو قاعدة S800L (المدمجة). |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية. |
| الأبعاد (العرض × الارتفاع × العمق) | 62 مم × 28 مم × 135 مم (تقريبًا). |
| وزن | الوزن التقريبي: من 0.2 كجم إلى 0.27 كجم. |
| الشهادات | CE. |
تصميم صغير الحجم بـ 16 قناة مع ميزة أمان OSPالميزة الأبرز في هذه الوحدة هي تصميم ذو 16 قناة في شكل صغير الحجم، مما يوفر حلاً موفراً للمساحة لتطبيقات الإخراج المنفصلة. ال وظيفة ضبط الإخراج على قيمة محددة مسبقًا (OSP) يسمح هذا النظام بضبط المخرجات تلقائيًا على حالة آمنة يحددها المستخدم (تشغيل/إيقاف) في حالة فقدان الاتصال، مما يوفر سلوكًا حتميًا أثناء أعطال النظام..
مخرجات مصدر مقاومة للدارة القصيرة: يستخدم DO801-eA مخرجات التوريد الحالية (نوع المصدر) مزود بخاصية تحديد التيار المدمجة، مما يوفر حماية قوية ضد قصر الدائرة الكهربائية والتي تستعيد وضعها الطبيعي تلقائيًا بعد إزالة العطل.. هذا التصميم ذو الحالة الصلبة يقضي على تآكل التلامس ومشاكل التقوس المرتبطة بمخرجات المرحل، مما يضمن عمر تشغيلي طويل وموثوقية عالية.
تطبيقات واسعة وتوافق مع الأنظمةكجزء من عائلة وحدات الإدخال/الإخراج S800/S800L، تدعم الوحدة كلاً من رفوف الإدخال/الإخراج القياسية S800 ونظام الإدخال/الإخراج عن بعد S800L المدمجيشير الرمز "-eA" إلى دعم محسّن للاتصالات، مما يسمح بالتكامل المباشر مع أنظمة التحكم المختلفة عبر بروتوكولات مثل Profibus-DP وModbus TCP وEtherNet/IP.
نطاق درجة حرارة موسع وتصميم متينتعمل الوحدة ضمن نطاق واسع من درجات الحرارة من -20 درجة مئوية إلى +70 درجة مئويةمما يجعلها مناسبة للبيئات الصناعية القاسية مثل مصانع الكيماويات وتوليد الطاقة والتعدينيساعد عزل المجموعة (50 فولت) وعزل الوحدة عن ناقل البيانات (1500 فولت) على حماية نظام التحكم من الضوضاء الكهربائية والارتفاعات المفاجئة في التيار الكهربائي على جانب الحقل.
يُعد جهاز DO801-eA حلاً مثالياً للتحكم الرقمي في المخرجات في الصناعات التحويلية والهجينة، بما في ذلك:
قانون الأغراض العامةتشغيل المرحلات الوسيطة، والصمامات اللولبية، ومصابيح المؤشر.
مناولة المواد: التحكم في أقسام النقل وآلات التعبئة والتغليف.
توليد الطاقة: تشغيل المشغلات وأجهزة الإنذار في محطات الطاقة.
المياه والصرف الصحيتشغيل مشغلات الصمامات ومرحلات التحكم في المضخات في مرافق المعالجة.
س1: ما هي الوظيفة الأساسية لوحدة DO801-eA؟
A: هي وحدة إخراج رقمية توفر 16 قناة من إشارات خرج من نوع مصدر تيار مستمر 24 فولت للتحكم في الأجهزة الميدانية مثل المرحلات والصمامات اللولبية بناءً على أوامر منطقية من نظام الإدخال/الإخراج ABB S800/S800L.
س2: ما هو الفرق الرئيسي بين DO801-eA ووحدة إخراج المرحل؟
A: يُعدّ DO801-eA قائم على الترانزستور (الحالة الصلبة) وحدة إخراج ذات تصنيف تيار أقصى يبلغ 0.5 أمبير لكل قناةصُممت هذه الوحدة للتبديل السريع دون الحاجة إلى صيانة. تتميز وحدات خرج المرحلات عادةً بتصنيفات تيار تلامس أعلى، ولكنها أبطأ ولها عمر ميكانيكي محدود.
س3: ماذا يعني "التوريد الحالي" بالنسبة لـ DO801-eA؟
A: يعني "تزويد التيار" (أو خرج المصدر) أن طرف خرج الوحدة يزود الحمل بالجهد الموجب (+24 فولت). أما الطرف الآخر للحمل فيتصل بالأرضي (0 فولت). هذا تكوين شائع للتحكم في الأحمال في أنظمة PLC..
س4: ما هي ميزات الحماية الرئيسية لجهاز DO801-eA؟
A: يتميز جهاز DO801-eA بميزات مدمجة حماية من قصر الدائرة الكهربائية، والجهد الزائد، وارتفاع درجة الحرارة على كل قناة إخراج. تعمل حماية الدائرة القصيرة على تحديد التيار وتستعيد وضعها تلقائيًا بعد إزالة العطل.
س5: ما هي وظيفة Output Set to Predetermined (OSP)؟
A: تتيح ميزة OSP للوحدة توجيه مخرجاتها إلى حالة آمنة محددة مسبقًا في حالة حدوث عطل في الاتصال مع وحدة التحكم. وهذا يضمن سلوكًا حتميًا أثناء أعطال النظام..
س6: ما هي وحدات الإنهاء (MTUs) المتوافقة مع DO801-eA؟
A: الوحدة متوافقة مع سلسلة TU8xx وحدات MTU لرفوف الإدخال/الإخراج القياسية S800. أما بالنسبة لنظام S800L المدمج، فهو يستخدم قاعدة مخصصة للتركيب على سكة DIN، وهي غير قابلة للتبادل بشكل مباشر مع سلسلة S800 TU8xx القياسية.
س7: ما هو أقصى طول لكابل الحقل لجهاز DO801-eA؟
A: أقصى طول موصى به لكابلات الحقل هو 600 متر، مما يضمن نقل الإشارة بشكل موثوق عبر مسافات كبيرة في المصنع.
س8: ما هو رمز -eA؟
A: يشير اللاحق "-eA" إلى طراز S800Lوهو مصمم لتطبيقات الإدخال/الإخراج عن بُعد المدمجة والفعالة من حيث التكلفة. يوفر نفس الوظائف الأساسية ولكن بحجم أصغر واتصال Profibus للاستخدام مع Freelance وأنظمة PLC الأخرى..
يُعدّ جهاز DO801-eA جزءًا من عائلة أجهزة الإدخال/الإخراج ABB S800/S800L. فيما يلي نماذج رئيسية ذات صلة:
| المنتج/الطراز | يكتب | وصف موجز |
|---|---|---|
| DO801-eA | الوحدة المميزة | وحدة إخراج رقمية ذات 16 قناة، مصدر تيار مستمر 24 فولت، 0.5 أمبير لكل قناة، مقاومة للدارة القصيرة. |
| DO802-eA | وحدة الإخراج الرقمي | وحدة إخراج مرحل ذات 8 قنوات لتبديل أحمال التيار المتردد/المستمر حتى 230 فولت. |
| DO810 | وحدة الإخراج الرقمي | وحدة إخراج رقمية ذات 16 قناة بقدرة 2 أمبير لكل قناة. |
| DI801-eA | وحدة الإدخال الرقمي | وحدة إدخال رقمية ذات 16 قناة لإشارات التيار المستمر 24 فولت. |
| AI801-eA | وحدة الإدخال التناظري | وحدة إدخال تناظرية ذات 8 قنوات لقراءة أجهزة الاستشعار الميدانية. |
