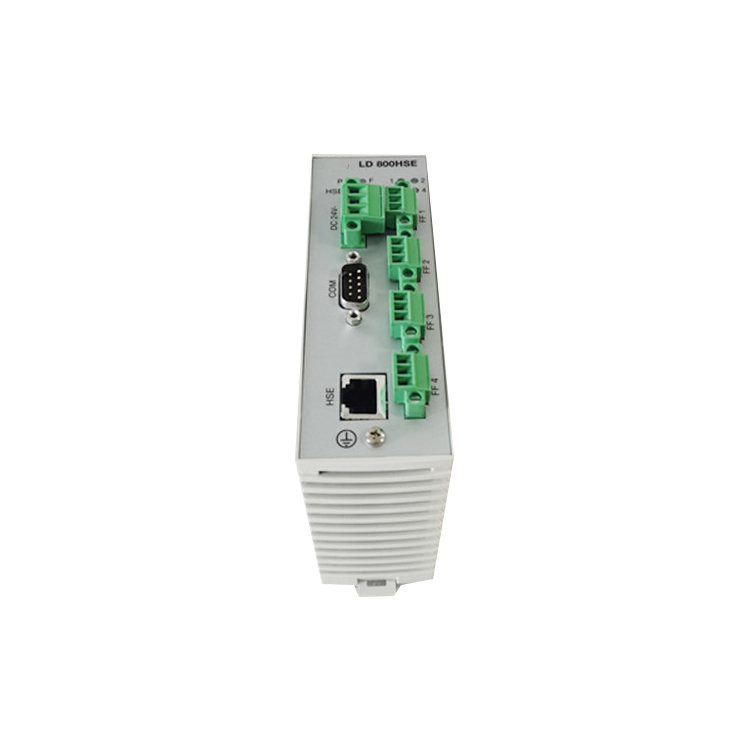

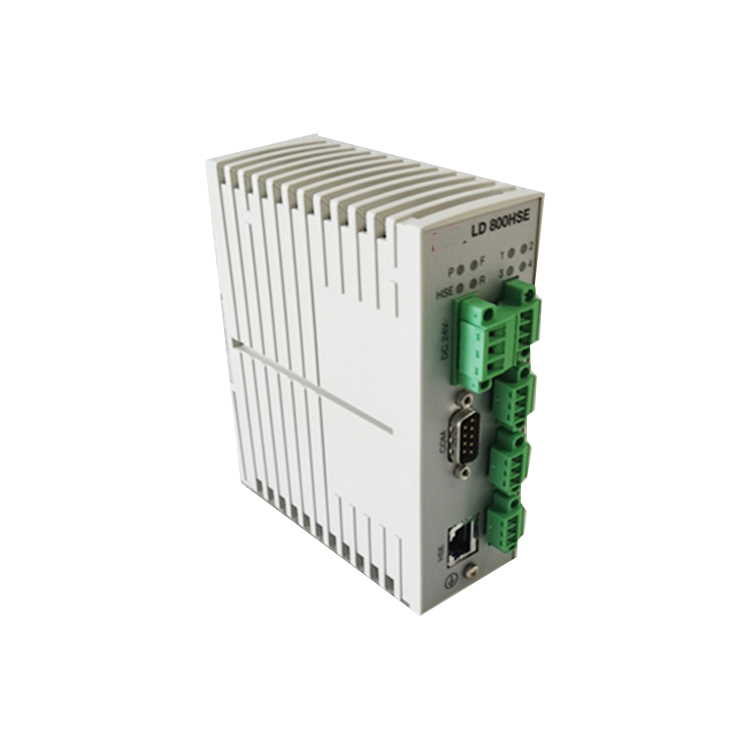

ال ABB LD810HSEEX (3BSE091722R1) هو جهاز ربط FOUNDATION Fieldbus (FF) مقاوم للانفجار مصمم لأنظمة التحكم الموزعة ABB System 800xA تتمثل وظيفتها الأساسية في العمل كبوابة إيثرنت عالية السرعة (HSE)، حيث تربط ما يصل إلى أربعة قطاعات مستقلة من ناقل البيانات الميداني FF-H1 بشبكة التحكم. وتتيح هذه البوابة تبادل البيانات ثنائي الاتجاه، والتشخيص، وإدارة الأصول للأجهزة الميدانية في المناطق الخطرة، كما تدعم نقل البيانات في الوقت الفعلي وإعادة نشر البيانات بين قطاعات H1 وشبكة HSE الفرعية.
رقم الصنف :
LD810HSEEXالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.53kgوصف المنتج
ABB advant OCS LD810HSEEX 3BSE091722R1 متوفر في المخزون
| رقم الموديل | LD810HSEEX 3BSE091722R1 |
| مكان المنشأ | السويد |
| الأبعاد/الوزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
المعايير والميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| نوع المنتج | جهاز ربط FOUNDATION Fieldbus HSE-H1 (معتمد ضد حالات الطوارئ) |
| منصة النظام | نظام ABB System 800xA DCS مع وحدات تحكم AC 800M |
| واجهة الصحة والسلامة والبيئة | منفذ إيثرنت واحد بسرعة 10/100BASE-TX (RJ45)، مع خاصية الاستشعار التلقائي |
| واجهات ناقل المجال H1 | 4 × FF-H1، 31.25 كيلوبت/ثانية، معزولة جلفانيًا |
| قدرة نظام تحديد المواقع بالليزر | رابط رئيسي لكل رابط H1 (4 مُجدولات نشطة مستقلة للرابط) |
| دعم التكرار | نظام احتياطي مزدوج الأجهزة مع رابط احتياطي مخصص (انتقال سلس في حالة الفشل) |
| فئة ملف تعريف الصحة والسلامة والبيئة | 42c، 46D3، 47I1، 48Tc، 49An (مسجلة لدى مجموعة FieldComm) |
| مزود الطاقة | 24 فولت تيار مستمر (18-32 فولت تيار مستمر)، SELV/PELV؛ الاستهلاك النموذجي 200 مللي أمبير |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية (منطقة آمنة) / من -25 درجة مئوية إلى +60 درجة مئوية (منطقة خطرة) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| تصنيف الحماية | IP20 (اللوحة الأمامية)؛ يتطلب التركيب في حاوية واقية للمناطق الخطرة |
| وزن | حوالي 0.4 كجم |
| الأبعاد (الطول × الارتفاع × العرض) | 47 × 131 × 111 مم |
| الشهادات | ATEX II 3G Ex nA IIC T4 Gc؛ IECEx Ex nA IIC T4 Gc؛ UL الفئة الأولى، القسم 2، المجموعات A، B، C، D |
| طلاء | طلاء مطابق G3 وفقًا لمعايير ANSI/ISA 71.04 |
تصميم مقاوم للانفجار للمناطق الخطرةالميزة الأبرز في هذه الوحدة هي شهادة ATEX و IECExمما يتيح نشرًا موثوقًا به في المناطق الخطرة (المنطقة 2/القسم 2) في صناعات مثل النفط والغاز والكيماويات والبتروكيماويات وهذا يسمح بتثبيت جهاز الربط مباشرة في الميدان بالقرب من الأجهزة بدلاً من غرفة التحكم، مما يبسط عملية التوصيل ويقلل من تكاليف التركيب.
التكرار لضمان التوافر العالييدعم جهاز LD810HSEEX التكرار المزدوج للأجهزةحيث يتم توصيل جهازي ربط بنفس روابط H1 من خلال رابط احتياطي مخصص في حالة حدوث عطل، يقوم النظام بعملية تحويل سلسة (وقت التحويل). <10 مللي ثانية)، مما يضمن اتصالاً متواصلاً للعمليات بالغة الأهمية. .
أربعة روابط H1 مستقلة مع إمكانية الربط الرئيسي: توفر الوحدة النمطية 4 قنوات FF-H1 مستقلة، كل منها يعمل كجهاز رئيسي للرابط مع جدولة نشطة للرابط (LAS) يتيح ذلك إمكانية نشر/اشتراك البيانات بشكل دوري، ويدعم ما يصل إلى 4 دورات فرعية لكل رابط H1، مما يضمن تبادل البيانات بشكل حتمي. .
نشر البيانات المرن وتكامل الأنظمةيدعم جهاز LD810HSEEX إعادة نشر بيانات العمليات بين روابط H1 ومن H1 إلى HSEمما يسمح بتوزيع البيانات بمرونة دون الحاجة إلى تكوينات وحدة التحكم IEC 61131 كما أنه يتميز بـ خادم ويب متكامل لوظائف تكوين وصيانة بروتوكول الإنترنت يؤدي تكوين جهاز H1 بشكل شفاف من النظام المضيف 800xA عبر إدارة الشبكة وإدارة النظام (SM) إلى تبسيط عملية الهندسة والتشغيل بشكل أكبر. .
تصميم بيئي متينمع طلاء G3 المطابق وفقًا لمعيار ANSI/ISA 71.04، فإن الوحدة محمية ضد التآكل والرطوبة ورذاذ الملح والعفن في البيئات الصناعية القاسية يضمن نطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى +70 درجة مئوية في المناطق الآمنة) أداءً موثوقًا حتى في الظروف القاسية .
يُعدّ جهاز LD810HSEEX مكونًا أساسيًا لدمج أجهزة FOUNDATION Fieldbus في أنظمة التحكم في البيئات الخطرة، بما في ذلك:
النفط والغاز: جمع بيانات الأجهزة الميدانية والتحكم بها في المصافي وخطوط الأنابيب والمنصات البحرية .
الكيماويات والبتروكيماوياتالتكامل السلس لأجهزة FF في المناطق المصنفة من الفئة 2 .
توليد الطاقةأجهزة قياس التوربينات والغلايات في محطات توليد الطاقة .
الأدوية والأغذيةالتواصل في غرف الأبحاث النظيفة وبيئات المعالجة التي تتطلب الحماية من الانفجارات .
س1: ما هي الوظيفة الأساسية لجهاز LD810HSEEX؟
A: يعمل كبوابة بين ما يصل إلى أربعة روابط FOUNDATION Fieldbus H1 وشبكة فرعية HSE (إيثرنت عالي السرعة)، مما يتيح التكامل السلس لأجهزة FF الميدانية في شبكة التحكم System 800xA .
س2: ما هو الفرق الرئيسي بين LD800HSE و LD810HSEEX؟
A: ال LD810HSEEX هو نسخة مقاومة للانفجارحاصلة على شهادات ATEX/IECEx للمناطق الخطرة للتركيب في مواقع المنطقة 2/القسم 2 يُستخدم جهاز LD800HSE القياسي في المناطق الآمنة. أما إصدار EX فيتميز عادةً بنطاق تشغيل أوسع لدرجة الحرارة.
س3: هل تدعم الوحدة النمطية خاصية التكرار؟
A: نعم. يدعم LD810HSEEX التكرار المزدوج للأجهزة مع وصلة احتياطية مخصصة. يمكن توصيل جهازين بنفس وصلات H1، مما يتيح تجاوز الأعطال بسلاسة (وقت التبديل). <10 مللي ثانية) للحفاظ على استمرارية الاتصال في حالة الفشل .
س4: كم عدد روابط H1 التي يمكن أن تدعمها الوحدة؟
A: الوحدة تدعم 4 روابط FF-H1 مستقلةيعمل كل منها بسرعة 31.25 كيلوبت/ثانية، ويمكنه العمل كجهاز رئيسي للرابط (LAS) لكل رابط .
س5: هل يمكن استبدال LD810HSEEX أثناء التشغيل؟
A: لا تؤكد نتائج البحث صراحةً إمكانية التبديل السريع. ويشير دليل التركيب للمناطق الخطرة إلى أنه لا يجوز توصيل أو فصل الموصلات الكهربائية في الأجواء القابلة للانفجار، لذا لا يُنصح بالتبديل السريع في المواقع الخطرة. .
س6: ما هي متطلبات الطاقة للوحدة؟
A: يتطلب ذلك مزود طاقة SELV/PELV بجهد 24 فولت تيار مستمر (18-32 فولت تيار مستمر)يبلغ استهلاك التيار النموذجي 200 مللي أمبير .
س7: ما هي الشهادة التي يحملها جهاز LD810HSEEX للمناطق الخطرة؟
A: تحتوي الوحدة على ATEX II 3G Ex nA IIC T4 Gc و IECEx Ex nA IIC T4 Gc الشهادات، وهو مناسب لـ جامعة لندن، الفئة الأولى، القسم الثاني، المجموعات أ، ب، ج، د المواقع الخطرة .
س8: هل يمكن استخدام LD810HSEEX كبديل لـ LD800HSE في زوج احتياطي؟
A: بحسب نتائج البحث، فإنّ جهاز LD810HSEEX غير مناسب لاستبدال جهاز LD800HSE واحد في زوج احتياطي. في حالة التكوين الاحتياطي، يجب استبدال كلا الجهازين في الزوج بأجهزة LD810HSEEX. .
يُعدّ جهاز LD810HSEEX جزءًا من عائلة أجهزة ربط ناقل البيانات الميداني FOUNDATION من ABB. فيما يلي أهم النماذج والمكونات ذات الصلة:
| المنتج/الطراز | يكتب | وصف موجز |
|---|---|---|
| LD810HSEEX (3BSE091722R1) | الوحدة المميزة | جهاز ربط مقاوم للانفجار بين HSE وما يصل إلى 4 روابط H1، معتمد للمنطقة 2/القسم 2 . |
| LD800HSE | أجهزة الربط القياسية | نسخة منطقة آمنة من جهاز الربط، توفر نفس وظائف بوابة HSE-to-4-H1 الأساسية للمواقع غير الخطرة . |
| CI860 | واجهة الاتصال | وحدة واجهة الاتصال AC 800M HSE، مطلوبة لتوصيل وحدة التحكم 800xA بشبكة HSE الفرعية للتواصل مع جهاز الربط . |
| وحدات تزويد الطاقة عبر ناقل المجال | ملحق | يلزم وجود وحدات تزويد الطاقة FF-H1 لتشغيل أجزاء ناقل المجال المتصلة بمنافذ LD810HSEEX H1 (يتطلب كل جزء H1 حقن طاقة منفصل). . |
للمنشآت في المناطق الخطرة: ال LD810HSEEX (3BSE091722R1) يُعد هذا الخيار الأمثل، حيث يوفر شهادات ATEX/IECEx اللازمة للتشغيل في المنطقة 2/القسم 2 .
لتركيبات المناطق الآمنة: ال LD800HSE النسخة القياسية مناسبة لغرف التحكم أو الخزائن غير الخطرة .
لدمج وحدة التحكمقم بإقران جهاز الربط مع CI860 وحدة في وحدة التحكم AC 800M لإنشاء اتصال HSE .
