ABB 3BSE050092R65 PFEA113-65 Tension Controller, 65kN, 4-20mA, Profibus DP, Spare Parts
ABB 3BSE050092R65 Constant Tension Closed-Loop Control DCS Spare Parts for Paper, Metallurgy, and Film Production Lines

وحدة التحكم في الشد ABB PFEA113-65 3BSE050092R65

ال ABB PFEA113-65 (3BSE050092R65) هو جهاز تحكم عالي الأداء في الشد من سلسلة PFEA113، وهو جزء من أنظمة شد الأشرطة من ABB تتمثل وظيفتها الأساسية في العمل كوحدة تحكم مخصصة للتنظيم الدقيق لشد الأشرطة والأسلاك والأغشية في خطوط المعالجة الصناعية، مما يضمن جودة المواد المتسقة ويمنع العيوب أثناء عملية اللف والفك.

  • رقم الصنف :

    3BSE050092R65

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Sweden

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    6kg

  • وصف المنتج

    وحدة التحكم الموزعة ABB 3BSE050092R65 متوفرة في المخزون

    رقم الموديل3BSE050092R65
    مكان المنشأالسويد
    الأبعاد/الوزن6 كجم
    حالةجديد وأصلي
    ضمانسنة واحدة
    شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس
    قسطتي تي / ويسترن يونيون
    موعد التسليم3-5 أيام
    خدمةخدمة متاحة على مدار 24 ساعة

    TB840A 3BSE037760R1

    المعايير والميزات الرئيسية



    غرضالمواصفات / الميزات
    نوع المنتجوحدة التحكم في الشد / وحدة قياس الشد الإلكترونية
    منصة النظامأنظمة شد الأشرطة من ABB؛ تتكامل مع ABB AC 800M و System 800xA
    مدخلات المستشعر4 قنوات مستقلة لخلايا قياس الحمل ABB Pressductor® (سلسلة PFTL/PFBL)
    نطاق القياس0-200% من النطاق الكامل
    دقة±0.1% من النطاق الكامل
    زمن الاستجابة< 10 مللي ثانية
    المخارج التناظرية6 إعدادات قابلة للضبط (للجهد أو التيار)، على سبيل المثال، من -5 فولت إلى +11 فولت / 0-21 مللي أمبير
    المدخلات/المخرجات الرقمية1 DI / 4 DO (التنبيه والحالة)
    تواصلPROFIBUS DP، RS-485، Modbus TCP
    تصنيف الحمايةIP65 (مغلق بيئياً) / IP20 (تركيب على سكة DIN)
    مزود الطاقة24 فولت تيار مستمر (18-36 فولت)
    درجة حرارة التشغيلمن 0 درجة مئوية إلى +55 درجة مئوية / من -20 درجة مئوية إلى +60 درجة مئوية

    الميزات والمزايا الأساسية

    • نظام تحكم عالي الدقة ومتعدد القنوات في الشدالميزة الأبرز لهذه الوحدة هي دعمها لـ ما يصل إلى أربع خلايا تحميل مستقلة وهذا يتيح قياس الشد بدقة والتحكم في PID عبر نقاط متعددة على شبكة عريضة، مما يضمن معالجة موحدة للمواد ويمنع العيوب مثل "التمدد" أو "التجعد". .

    • إدخال/إخراج متعدد الاستخدامات وخوارزميات تحكم متقدمة: توفر الوحدة النمطية ستة مخارج تناظرية قابلة للتهيئة للتحكم المباشر في المشغلات مثل المكابح أو محركات التردد المتغير يتميز بوظائف متقدمة تشمل التحكم في شد التناقص, تعويضات العمال، و حساب القطر لإدارة التغيرات الديناميكية أثناء عملية اللف والفك. .

    • تصميم صناعي متين للبيئات القاسيةتم تصميم النسخة المصنفة IP65 للتركيب المباشر في الظروف الصعبة التي تحتوي على الغبار أو الزيت أو الرطوبة، مثل مصانع الورق أو مطابع الطباعة، دون الحاجة إلى أغلفة خارجية. يتضمن تشخيصًا شاملاً لأعطال أسلاك المستشعرات وأخطاء الاتصال .

    • تكامل سلس للنظاميدعم PROFIBUS DP و Modbus TCP لتسهيل التكامل مع أنظمة ABB 800xA ووحدات التحكم AC 800M ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) التابعة لجهات خارجية يمكن أن يكون متتالي (حتى 3 وحدات) لإنشاء نظام مزود بـ 12 مستشعرًا لتطبيقات اللفائف المجزأة المعقدة .

    التطبيقات النموذجية

    يُعدّ جهاز PFEA113-65 مكونًا أساسيًا في العمليات الصناعية التي تتطلب تحكمًا دقيقًا في الشد:

    • الورق واللبآلات الورق، وخطوط الطلاء، وآلات التقطيع وإعادة اللف .

    • الطباعة والتغليفآلات الطباعة والتغليف .

    • المنسوجات والأفلام: نسج ولف وشد الأغشية .

    • معالجة المعادنخطوط لف وتقطيع الشرائط المعدنية .

    الأسئلة الشائعة (FAQ)

    س1: ما هي الوظيفة الأساسية لـ PFEA113-65؟
    A: هو جهاز تحكم في الشد يستقبل إشارات من خلايا تحميل ABB لتنظيم شد المواد أثناء المعالجة، والحفاظ على قوة ثابتة لمنع الكسر أو التمدد. .

    س2: ما الذي يجعل وحدة PFEA113-65 مختلفة عن وحدة الإدخال/الإخراج القياسية لوحدة التحكم المنطقية القابلة للبرمجة (PLC)؟
    A: هو جهاز تحكم "ذكي" متخصص. وهو يدمج معالجة الإشارات، وخوارزميات التحكم PID، ووحدات الإدخال/الإخراج عالية السرعة مصمم خصيصاً لتطبيقات الشد. يوفر هذا استجابة أسرع وتحكماً أكثر قوة من استخدام وحدة إدخال/إخراج للأغراض العامة. .

    س3: كم عدد أجهزة الاستشعار التي يمكن أن يدعمها جهاز PFEA113-65؟
    A: وحدة واحدة تدعم ما يصل إلى 4 خلايا تحميل من ABBيمكن ربط ما يصل إلى ثلاث وحدات على التوالي لدعم 12 مستشعرًا لتطبيقات متعددة المناطق .

    س4: هل جهاز PFEA113-65 مناسب للبيئات الصناعية القاسية؟
    A: نعم. IP65 يتوفر إصدار للبيئات ذات الغبار العالي أو الرطوبة العالية تم تصميم إصدار IP20 للتركيب في خزانة التحكم القياسية .

    س5: ما هي بروتوكولات الاتصال المدعومة؟
    A: وهو يدعم PROFIBUS DP و Modbus TCP عبر RS-485 .

    س6: ما هو الوضع الحالي لدورة حياة PFEA113-65؟
    A: بينما تدرجه بعض المصادر على أنه "نشط" و"متوفر في المخزون" ويشير آخرون إلى أنه منتج قديم متوفر من خلال التوزيع. .

    الموديلات الموصى بها والمنتجات ذات الصلة

    يُعدّ جهاز PFEA113-65 (3BSE050092R65) جزءًا من سلسلة أجهزة التحكم في الشد PFEA من ABB. فيما يلي المنتجات والبدائل ذات الصلة:



    المنتج/الطرازيكتبوصف موجز
    PFEA113-65 (3BSE050092R65)الوحدة المميزةوحدة تحكم الشد عالية الأداء مزودة بأربعة مداخل استشعار وخيار IP65 .
    PFEA111-65جهاز التحكم في الشدنموذج مشابه، وربما ذو سعة أقل، وربما يكون سلفًا لسلسلة PFEA113 .
    PFEA113-20جهاز التحكم في الشدهناك نسخة ذات نطاق مختلف، وغالبًا ما يتم ذكرها بالاقتران مع طراز -65 .

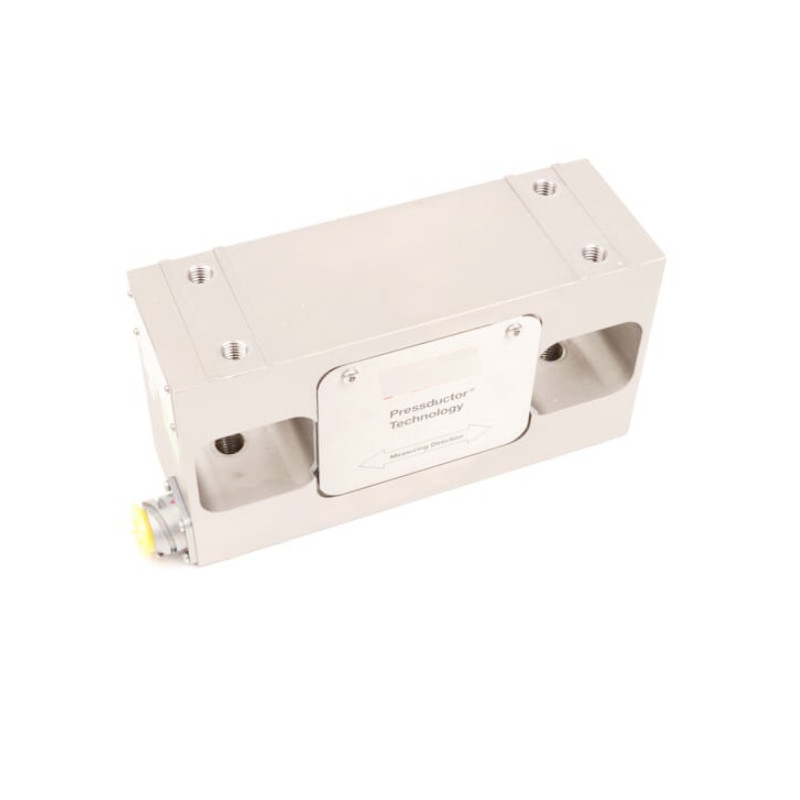

    PFTL101Aخلية قياس الحملخلية قياس قوة الشد المتوافقة من ABB Pressductor® لقياس القوة .
    PFBL141Bخلية قياس الحملخلية تحميل محمل ABB Pressductor® متوافقة أخرى، تُستخدم غالبًا مع سلسلة PFEA .

    اختيار النموذج المناسب

    • لتطبيقات الاستشعار المتعددة عالية الدقة: ال PFEA113-65 يُعد هذا الطراز الرائد، ويدعم 4 مستشعرات وقدرات متسلسلة متقدمة. .

    • للأنظمة الأبسط: ال PFEA111-65 قد يكون ذلك مناسبًا إذا كانت هناك حاجة إلى عدد أقل من عمليات الإدخال/الإخراج أو الميزات .

    • لضمان التوافقتأكد دائمًا من توافق المستشعر (مثل سلسلة PFTL و PFBL) مع طراز وحدة التحكم في الشد المحدد. .
