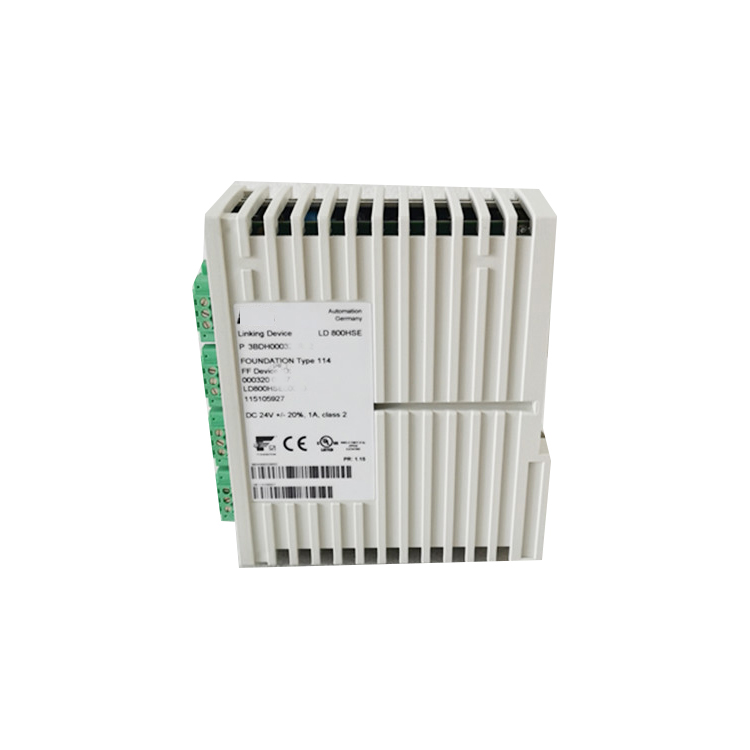

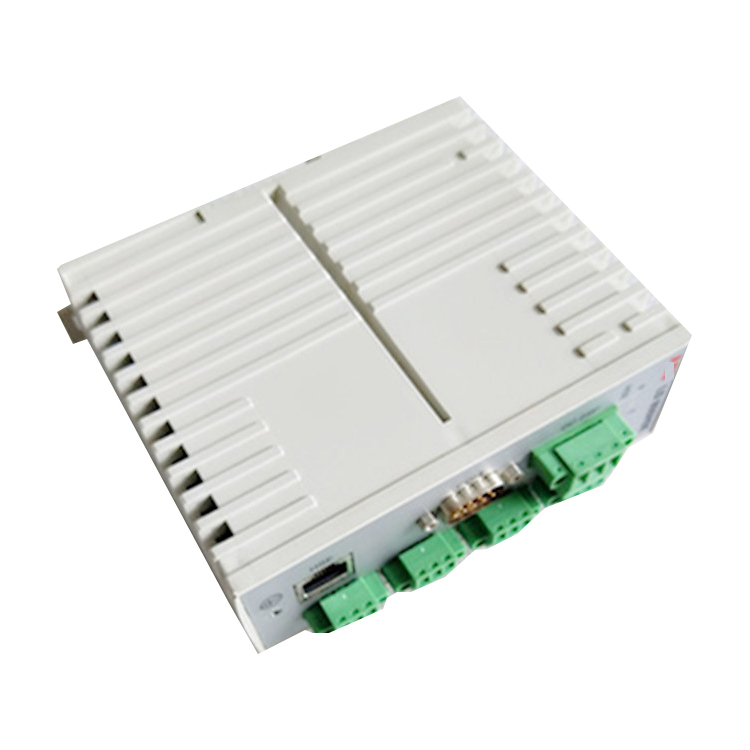

ال ABB LD800HSE (3BDH000320R02) هو جهاز ربط FOUNDATION Fieldbus (FF) لأنظمة التحكم الموزعة ABB Advant OCS و System 800xA تتمثل وظيفتها الأساسية في العمل كبوابة بين ما يصل إلى أربعة قطاعات ناقل بيانات ميداني FF H1 وشبكة فرعية عالية السرعة من نوع Ethernet (HSE)، مما يتيح التكامل السلس لأجهزة FOUNDATION Fieldbus في بنية نظام التحكم.
رقم الصنف :
LD800HSEالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1kgوصف المنتج
ABB advant OCS LD800HSE 3BDH000320R02 متوفر في المخزون
| رقم الموديل | LD800HSE 3BDH000320R02 |
| مكان المنشأ | ألمانيا |
| الأبعاد/الوزن | 1 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
المعايير والميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| نوع المنتج | جهاز ربط FOUNDATION Fieldbus HSE-H1 |
| منصة النظام | نظام ABB Advant OCS، النظام 800xA (مع وحدات تحكم AC 800M) |
| واجهة الصحة والسلامة والبيئة | 1 x 10BASE-T/100BASE-TX Ethernet (RJ45) |
| واجهات ناقل المجال H1 | 4 × FF H1، 31.25 كيلوبت/ثانية، معزولة بمحول، أطراف توصيل لولبية |
| جدولة الارتباط النشط (LAS) | يدعم ما يصل إلى 4 روابط H1 مستقلة |
| التكرار | يدعم تكوين الأجهزة الاحتياطية لضمان التوافر العالي |
| مزود الطاقة | 24 فولت تيار مستمر |
| استهلاك الطاقة | الحد الأقصى 5 واط إلى 8 واط (حسب المصدر) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -20 درجة مئوية إلى +70 درجة مئوية |
| تصنيف الحماية | IP20 |
| الأبعاد (الطول × الارتفاع × العرض) | 47 × 131 × 111 مم |
| وزن | حوالي 0.4 كجم |
| الشهادات | حاصل على شهادة CE، ومطلي بطبقة G3 (ANSI/ISA 71.04)، ويتوفر إصدار للمناطق الخطرة (LD800HSE EX) |
بوابة عالية السرعة بين HSE و H1الميزة الأبرز لهذه الوحدة هي قدرتها على الربط بين بروتوكول إيثرنت عالي السرعة FF (HSE) وما يصل إلى أربعة قطاعات من ناقل المجال H1. يعمل كجهاز تحكم رئيسي لكل رابط H1، حيث يقوم بتشغيل مُجدول الروابط النشط (LAS) لإدارة اتصال الناشر/المشترك، مما يتيح التكامل الشفاف لأجهزة FF مع النظام المضيف. .
التكرار لضمان التوافر العالييدعم جهاز LD800HSE خاصية التكرار، حيث يتم توصيل منافذ H1 المقابلة لجهازين متصلين بنفس وصلة H1. يضمن رابط التكرار التسلسلي المنفصل تجاوز الأعطال والمراقبة الموثوقة، مما يوفر تحويلًا سلسًا في حالة حدوث عطل ويحافظ على استمرارية العمليات في العمليات الحيوية. .
اتصالات بيانات متعددة الاستخداماتتدعم الوحدة عدة آليات اتصال FF، بما في ذلك العميل/الخادم للوصول إلى كتل الجهاز، والنشر/الاشتراك لتبادل البيانات الدوري (مع ما يصل إلى 4 دورات فرعية لكل رابط H1)، وإعادة نشر البيانات بين روابط H1 أو من H1 إلى HSE وهذا يتيح توزيع البيانات بمرونة عبر شبكة التحكم.
تصميم صناعي متينتم تصميم جهاز LD800HSE للبيئات الصناعية القاسية، حيث يتميز بتصنيف حماية IP20، وتوافقه مع معايير CE، وطلاء G3 وفقًا لمعيار ANSI/ISA 71.04 للحماية من التآكل. يتوفر أيضًا إصدار EX للمنشآت في المناطق الخطرة (الفئة الأولى، القسم 2، المجموعات أ، ب، ج، د؛ ATEX II 3G Ex nA IIC T4 Gc) .
يُعدّ جهاز LD800HSE مكونًا أساسيًا لدمج أجهزة FOUNDATION Fieldbus في أنظمة التحكم عبر مختلف الصناعات، بما في ذلك:
الصناعات التحويليةدمج أجهزة H1 (أجهزة قياس الضغط ودرجة الحرارة والتدفق، وأجهزة تحديد موضع الصمامات) في المصانع الكيميائية والبتروكيميائية والصيدلانية .
توليد الطاقةتوصيل أجهزة قياس التدفق في أنظمة التحكم في الغلايات والتوربينات .
النفط والغازتكامل ناقل البيانات الميداني في مصافي النفط وتطبيقات مراقبة خطوط الأنابيب .
مشاريع التحديثربط قطاعات H1 القديمة (مثلًا، من وحدة التحكم Advant 410/450) بأنظمة 800xA الأحدث دون استبدال أجهزة FF الحالية .
س1: ما هي الوظيفة الأساسية لجهاز LD800HSE؟
A: يعمل كبوابة بين ما يصل إلى أربعة روابط ناقل بيانات ميداني FF H1 وشبكة فرعية عالية السرعة لشبكة إيثرنت (HSE)، مما يُمكّن أجهزة FOUNDATION Fieldbus من التواصل مع نظام التحكم ABB Advant OCS أو 800xA .
س2: هل جهاز LD800HSE متوافق مع وحدات التحكم AC 800M؟
A: نعم. يتكامل مع وحدات التحكم System 800xA و AC 800M عبر شبكة التحكم، وعادةً ما يكون مقترنًا بوحدة واجهة اتصال CI860 HSE في وحدة التحكم. .
س3: هل تدعم الوحدة النمطية خاصية التكرار؟
A: نعم، إنه مؤهل للاستخدام الاحتياطي يمكن توصيل جهازي LD800HSE بنفس وصلة H1 عبر وصلة تسلسلية احتياطية منفصلة لضمان موثوقية تجاوز الأعطال والمراقبة. .
س4: كم عدد قنوات H1 التي يوفرها جهاز LD800HSE؟
A: توفر الوحدة 4 قنوات واجهة ناقل المجال FF H1 يمكن لكل وصلة H1 دعم ما يصل إلى 16 جهاز FF (وفقًا لمعيار FF). .
س5: ما هي المواصفات البيئية الرئيسية؟
A: تعمل الوحدة في نطاق درجات حرارة من 0 درجة مئوية إلى +55 درجة مئوية، ويمكن تخزينها في نطاق درجات حرارة من -20 درجة مئوية إلى +70 درجة مئوية. وهي حاصلة على تصنيف IP20، ومناسبة للتركيب على قضبان DIN في خزائن التحكم، وتتميز بطبقة G3 لمقاومة التآكل. يتوفر أيضًا إصدار للمناطق الخطرة (LD800HSE EX). .
س6: هل يمكن استخدام LD800HSE مع وحدات تحكم غير تابعة لشركة ABB؟
A: صُممت هذه الوحدة خصيصًا لمنصات ABB Advant OCS و System 800xA. ويتم دمجها بشكل أساسي مع وحدات التحكم AC 800M عبر الشبكة الفرعية HSE وواجهة الاتصال CI860. .
س7: ما الذي يقدمه إصدار LD800HSE EX؟
A: تم اعتماد إصدار EX للتركيب في المواقع الخطرة، وذلك بموجب الموافقات التالية: UL Class I Division 2، وIECEx Ex nA IIC T4 Gc، وATEX II 3G Ex nA IIC T4 Gc .
س8: كيف يتم تكوين جهاز LD800HSE؟
A: يتم إجراء عملية التهيئة من خلال أدوات هندسية من شركة ABB، بما في ذلك منشئ عناصر التحكم و مؤسسة بناء ناقل البيانات الميداني (FBB). يتطلب الجهاز استيراد ملف إمكانيات (.cfh) للتكامل .
يُعدّ جهاز LD800HSE (3BDH000320R02) جزءًا من عائلة أجهزة البنية التحتية لشبكة Fieldbus من ABB FOUNDATION. فيما يلي أهم النماذج والمكونات ذات الصلة:
| المنتج/الطراز | يكتب | وصف موجز |
|---|---|---|
| LD800HSE (3BDH000320R02) | جهاز الربط | الوحدة المميزة: بوابة بين هيئة الصحة والسلامة المهنية وأربعة روابط H1 للمناطق الآمنة . |
| LD800HSE EX | جهاز الربط | نسخة معتمدة للمناطق الخطرة للتركيبات من الفئة الأولى القسم 2 ومنطقة ATEX 2 . |
| CI860 | واجهة الاتصال | وحدة واجهة الاتصال AC 800M HSE، مطلوبة لتوصيل وحدة التحكم بشبكة HSE الفرعية . |
| وحدات الإدخال/الإخراج S800 | نظام الإدخال/الإخراج | نظام الإدخال/الإخراج المعياري من ABB لتكامل إشارات المجال، والذي يُستخدم غالبًا مع LD800HSE في أنظمة 800xA . |
للتطبيقات القياسية: ال LD800HSE (3BDH000320R02) يُعد الخيار المناسب لدمج أجهزة FF H1 في بيئة System 800xA أو Advant OCS.
للمنشآت في المناطق الخطرةحدد LD800HSE EX النسخة التي توفر الموافقات اللازمة لوضعها في بيئات قابلة للانفجار .
لدمج وحدة التحكمقم بإقران جهاز LD800HSE مع CI860 تم تركيب وحدة في وحدة تحكم AC 800M لتمكين الاتصال في مجال الصحة والسلامة والبيئة .
