مقدمة موجزة عن يوكوجاوا
الأعمال الرئيسية لشركة يوكوجاوا: الأتمتة الصناعية وأجهزة وبرامج الاختبار والقياس.
تُستخدم منتجات يوكوجاوا في العديد من الصناعات التي تتطلب أنظمة تحكم في العمليات. وبحسب حجم المشروع ومتطلباته، تقدم يوكوجاوا مجموعة متنوعة من أنظمة التحكم. DCS، PLC، SCADA، وESD (إيقاف التشغيل في حالات الطوارئ)كما دخلت شركة يوكوجاوا في شراكة مع شركة شل جلوبال سوليوشنز لتوفير حلول متقدمة للتحكم في العمليات (APC) للمصافي ومصانع البتروكيماويات والمصانع الكيميائية.
معلومات تفصيلية

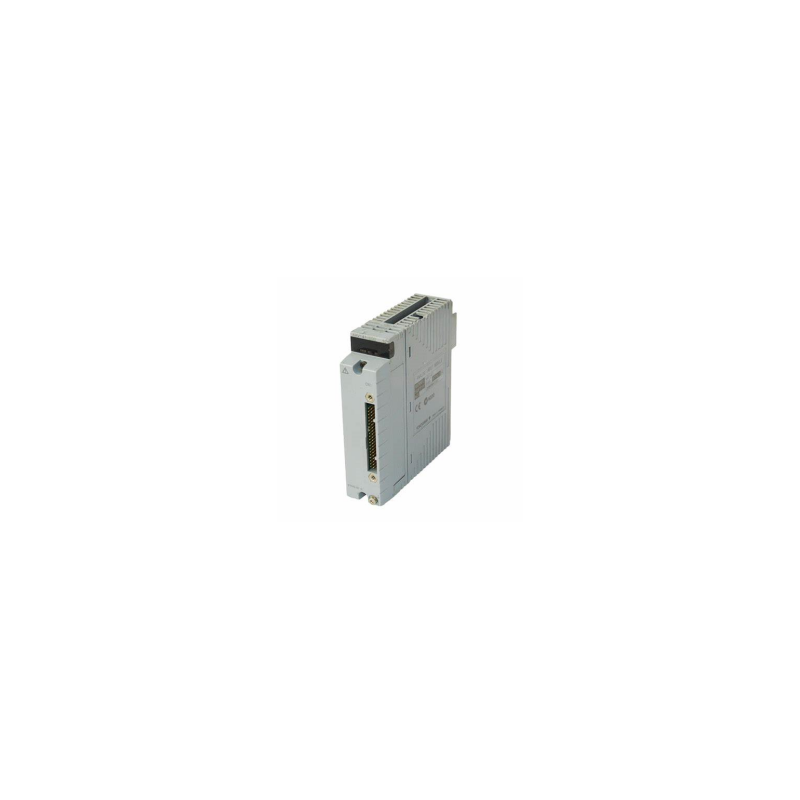

وحدة إدخال التيار/الجهد AAM10 (نوع بسيط)، قناة واحدة
بلد المنشأ | سنغافورة |
حالة المنتج | جديد |
ضمان | سنة واحدة |
طريقة الدفع | التحويل المصرفي، ويسترن يونيون |
طريقة الشحن | DHL/FedEX/UPS/TNE/EMS |
الميزات الرئيسية
المواصفات الفنية
عام
مواصفات الإدخال
مصدر الطاقة وجهاز الإرسال
أداء
عزل
البيئة والتركيب
التطبيقات
يُعد جهاز AAM10 مناسبًا لمجموعة واسعة من تطبيقات مراقبة العمليات الصناعية ضمن بيئات DCS القائمة على نظام CENTUM:
الصناعات التحويليةمراقبة درجة الحرارة والضغط والتدفق والمستوى في مصانع النفط والغاز والمواد الكيميائية والبتروكيماوية
توليد الطاقة: الحصول على إشارات أجهزة قياس الغلايات والتوربينات
معالجة المياه ومياه الصرف الصحيمراقبة التدفق والمستوى
صناعة الأدويةمراقبة معلمات العمليات الحرجة
الأطعمة والمشروباتمراقبة حلقة درجة الحرارة والضغط
الفوائد الرئيسية
ملاحظات هامة
متطلبات النظاميتطلب جهاز AAM10 إصدار برنامج النظام R2.07 أو أحدث لتحقيق التوافق الكامل
مزود الطاقةيتم تزويد الوحدة بالطاقة عبر وحدة واجهة عقدة CENTUM (AND50، ANS50، AND20، ANS20) أو محطة التحكم الميدانية (PFCS/PFCD).
سلوك الحلقة الحاليةعندما يكون جهاز AAM10 مطفأً أو في حالة غير طبيعية، تكون حلقة إدخال التيار مفتوحة
قيود مشاركة الإشارةلا تشارك إشارات التيار مع أجهزة استقبال أخرى. في تطبيقات الإشارات المشتركة، قم بتوصيل مقاومة تحويلية بقيمة 250 أوم واستخدم وضع الجهد.
توافق الحاجزيمكن دمجه مع حاجز MTL 728؛ في هذه الحالة، يجب أن تكون مقاومة الأسلاك ≤ 10 أوم، ويجب أن يكون الحد الأدنى لجهد تشغيل جهاز الإرسال ثنائي الأسلاك ≤ 12 فولت تيار مستمر
تكوين الإشارةيتم ضبط نوع إشارة الإدخال ونطاقاتها عبر البرنامج؛ يلزم إجراء التكوين الصحيح قبل التشغيل.
التعليمات
س1: ما هي أنواع الإشارات التي يقبلها جهاز AAM10؟
A: يقبل جهاز AAM10 كلا النوعين تيار مستمر 4-20 مللي أمبير و جهد التيار المستمر من 1 إلى 5 فولت الإشارات. يمكن ضبط نوع الإدخال عبر البرنامج .
س2: هل يمكن لـ AAM10 أن يزود أجهزة الإرسال ثنائية الأسلاك بالطاقة مباشرة؟
A: نعم. توفر الوحدة نمطًا متكاملًا مصدر تيار مستمر من 25.0 إلى 25.5 فولت مع حد التيار 60 مللي أمبير لتشغيل أجهزة الإرسال الميدانية ثنائية الأسلاك .
س3: ما هي فترة تحديث البيانات الخاصة بـ AAM10؟
A: فترة تحديث البيانات الثابتة هي 50 مللي ثانية .
س4: هل يمكن استبدال AAM10 أثناء التشغيل؟
A: نعم، تدعم الوحدة استبدال الوحدات عبر الإنترنت (التبديل السريع) على رفوف CENTUM I/O المتوافقة، بشرط أن تشترك الوحدة البديلة في نفس إصدار الأجهزة وإعدادات تكوين القناة. .
س5: ما مدى دقة جهاز AAM10؟
A: الدقة هي ±4 ملي فولت لجهد الإدخال و ±16 ميكرو أمبير بالنسبة للمدخلات الحالية. يبلغ الانحراف الحراري ±8 ملي فولت و±32 ميكرو أمبير لكل تغير قدره 10 درجات مئوية. .
س6: ما الفرق بين AAM10 و AAM10B؟
A: المعيار AAM10 يُستخدم للإشارات التناظرية القياسية. AAM10B يتضمن الإصدار عادةً دعمًا لـ بروتوكول الدماغمما يتيح الاتصال الرقمي والتشخيص باستخدام أجهزة يوكوجاوا الميدانية الذكية .
س7: هل جهاز AAM10 متوافق مع CENTUM VP؟
A: صُممت وحدة AAM10 بشكل أساسي لأنظمة CENTUM CS 3000 وCENTUM CS 1000. مع أن بعض المكونات قد تكون متوافقة مع الإصدارات السابقة، يُرجى التحقق من توافق ناقل الإدخال/الإخراج المحدد عند محاولة استخدامها في نظام CENTUM VP. .
س8: ما نوع العزل الذي يوفره جهاز AAM10؟
A: توفر الوحدة العزل الجلفاني بين المدخلات والنظام مع 1500 فولت تيار متردد يتحمل تصنيف الجهد لمدة دقيقة واحدة، مما يحمي نظام التحكم من الضوضاء الجانبية الميدانية والأعطال المحتملة
