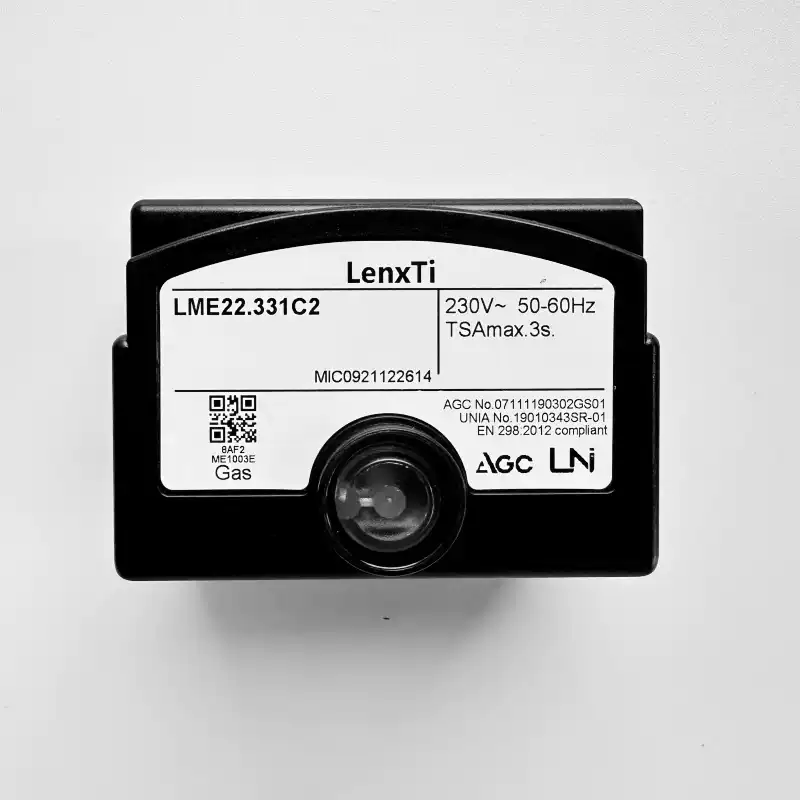

SIEMENS LME22.331C2 Gas Burner Control (Combustion Sequence Controller, AC 230V, 2-Stage Burner, Flame Monitoring)

وحدة تحكم موقد الغاز SIEMENS LME22.331C2

ال سيمنز LME22.331C2 هي وحدة تحكم في موقد الغاز تعتمد على معالج دقيق، مصممة لبدء التشغيل والإشراف على مواقد غاز أو غاز/زيت أحادية أو ثنائية المرحلة في حالة تشغيل متقطعيُعدّ هذا الجهاز بديلاً رقمياً حديثاً للنماذج الكهروميكانيكية القديمة مثل... LGB22.330A27 و LMG22.330B27، مما يوفر أبعادًا سكنية متطابقة لتحديث سلس.

رقم الصنف :
LME 22.331C2
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
Germany
ميناء الشحن :
Wuhan, Hubei, China
مهلة :
3-5 days
وزن :
0.5kg

الميزات الرئيسية

معالجة الإشارات الرقمية – تسلسلات تحكم دقيقة وقابلة للتكرار لتعزيز موثوقية النظام
مؤشر LED متعدد الألوان – رسائل حالة واضحة وملاحظات تشخيصية لحالات التشغيل والأعطال
كشف انخفاض الجهد – يمنع التشغيل في ظل ظروف كهربائية غير آمنة
الإشراف على ضغط الهواء - فحص وظيفي لمفتاح ضغط الهواء أثناء بدء التشغيل والتشغيل
خاصية إعادة الضبط عن بعد الكهربائية - يسمح بإدارة النظام بكفاءة عن بعد
الحد من التكرار - يمنع محاولات إعادة التشغيل المفرطة لحماية الموقد والمعدات المرتبطة به
التشغيل المتقطع المتحكم فيه – إيقاف التشغيل الإلزامي لأسباب تتعلق بالسلامة بعد 24 ساعة من التشغيل المتواصل
التحكم بالمشغل (12 ثانية) – وقت تشغيل المشغل المدمج للتحكم الدقيق في نسبة الهواء إلى الوقود

المعايير الفنية

المعلمة	مواصفة
رقم الموديل	LME22.331C2
نوع المنتج	وحدة التحكم في موقد الغاز / وحدة التحكم في التسلسل
طلب	مواقد غاز أو غاز/زيت أحادية أو ثنائية المرحلة (ذات سعة صغيرة إلى متوسطة)
الإشراف على اللهب	مسبار التأين (أو كاشف QRA مع وحدة AGQ3 المساعدة)
جهد التغذية	تيار متردد 230 فولت (220-240 فولت)
تردد التيار الكهربائي	50/60 هرتز ±6%
استهلاك الطاقة	حوالي 3 فولت أمبير / 12 فولت أمبير
وقت ما قبل التنظيف (t1)	30 ثانية
وقت الأمان (إدارة أمن النقل)	3 ثوانٍ (كحد أقصى)
وقت ما قبل الاشتعال	ثانيتان
وقت الانتظار	2.5 ثانية
مدة تشغيل المحرك	12 ثانية
وقت تشغيل/إيقاف الإشعال BV2	8 ثوانٍ
فئة الحماية	IP40 (عند التركيب)
درجة حرارة التشغيل	من -20 درجة مئوية إلى +60 درجة مئوية
وزن	حوالي 0.16 كجم (160 جم)
عمر الخدمة	يصل إلى 250,000 دورة تشغيل (حوالي 10 سنوات في ظل الاستخدام العادي)
امتثال	EN 298، EN 676، EN 230
بلد المنشأ	ألمانيا

المزايا الأساسية

1. التحديث السلس للأنظمة القديمة

تم تصميم LME22.331C2 خصيصًا كـ البديل الرقمي لسلسلة وحدات التحكم القديمة من سيمنز LGB وLMG. تتميز بأبعاد هيكل متطابقة مع طرازات LGB وLMG، مما يتيح استبدالها بسهولة دون الحاجة إلى تعديلات ميكانيكية.. عند استبدال عناصر التحكم LGB أو LMG بعناصر التحكم LME، يجب استبدال الوحدة المساعدة AGQ1… أو AGQ2… بالوحدة AGQ3…A27.

2. مراقبة السلامة الشاملة

تدمج الوحدة وظائف أمان متعددة في وحدة واحدة مدمجة: كشف انخفاض الجهد، ومراقبة مفتاح ضغط الهواء (مع فحص وظيفي أثناء بدء التشغيل والتشغيل)، ومراقبة اللهب، والحد من التكرار.تُفعّل خاصية التشغيل المتقطع المُتحكم به إيقاف تشغيل إلزامي لأسباب تتعلق بالسلامة بعد 24 ساعة من التشغيل المتواصلثم إعادة تشغيل تلقائية.

3. التحكم الدقيق في المشغل

مع مخصص مدة تشغيل المشغل 12 ثانيةتم تصميم جهاز LME22.331C2 لمواقد السحب القسري التي تتطلب تحكمًا دقيقًا في نسبة الهواء إلى الوقود عبر مشغل. تتم إدارة تسلسل التحكم من خلال معالجة الإشارات الرقمية، مما يضمن توقيتًا دقيقًا وقابلًا للتكرار..

4. قدرات تشخيصية متقدمة

ال مؤشر LED متعدد الألوان يوفر رسائل واضحة حول حالة التشغيل والأعطال، مما يبسط عملية استكشاف الأخطاء وإصلاحها.في حالة حدوث قفل، يضيء مصباح الإشارة الأحمر ويمكن إعادة ضبط التحكم في الموقد بالضغط على زر إعادة ضبط القفل لمدة ثانية واحدة تقريبًا (ولكن أقل من 3 ثوانٍ)..

5. توافق واسع مع التطبيقات

تم اختبار نوع جهاز LME22.331C2 واعتماده وفقًا لـ DIN EN 298وهو مناسب للتطبيقات الخاضعة لـ EN 676 (مواقد الغاز ذات السحب القسري) و EN 230 (مواقد الزيت)تم تصميمه وبناؤه للاستخدام من قبل مصنعي المعدات الأصلية الذين يدمجون أدوات التحكم في الموقد في منتجات التحكم في الاحتراق.

التطبيقات

يتم استخدام جهاز LME22.331C2 في مجموعة واسعة من تطبيقات التحكم في الاحتراق:

مجال التطبيق	وصف
الغلايات الصناعية	إدارة موقد الغلايات الصناعية متوسطة الحجم
معدات المعالجة الحرارية	نظام التحكم في موقد الفرن ونظام المعالجة الحرارية
أنظمة التجفيف	الإشراف على حرق معدات التجفيف الصناعية
التدفئة التجارية	نظام تحكم كبير في الغلايات التجارية ومولدات المياه الساخنة
مواقد الهواء القسري	مواقد الغاز/النفط ذات السحب القسري التي تتطلب تحكمًا دقيقًا في نسبة الهواء إلى الوقود
أنظمة حرق من مصنعي المعدات الأصلية	التكامل مع منتجات إدارة الحرق الأصلية التي تتطلب الامتثال لمعيار EN 298

الموديلات الموصى بها والمنتجات ذات الصلة

نموذج	كشف اللهب	الاختلافات الرئيسية	ملحوظات
LME22.331C2	التأين	هذا العنصر – t1=30 ثانية، TSA=3 ثوانٍ، المشغل 12 ثانية	للمواقد ثنائية المراحل المزودة بمشغل
LME22.232C2	التأين	t1=20 ثانية، المشغل 20 ثانية	تكوين توقيت مختلف
LME22.233C2	التأين	متغير التوقيت البديل	يتم التحقق من التطبيق
LME22.331C1	التأين	نسخة مشابهة	تأكد من المواصفات
LME22.11B	مستشعر الأشعة فوق البنفسجية	كشف اللهب بالأشعة فوق البنفسجية	للتطبيقات التي تتطلب الأشعة فوق البنفسجية
LME22.31B	التأين	المتغير الأكثر استخدامًا	للتطبيقات التي لا تتطلب الكشف عن الأشعة فوق البنفسجية

ملحوظةتوفر سلسلة LME22 خيارات توقيت متنوعة. تأكد دائمًا من مطابقة رقم الطراز المحدد مع متطلبات الموقد الخاص بك، وخاصة وقت التنظيف المسبق (t1) ووقت تشغيل المشغل..

المحتويات

وحدة تحكم واحدة لموقد الغاز من سيمنز LME22.331C2

ملاحظة: يتم بيع مسبار التأين، وكاشف اللهب QRA، والوحدة المساعدة AGQ3، ومحول الإشعال بشكل منفصل.

لماذا تشتري منا؟

جديد وأصلي – منتج أصلي من سيمنز
في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي
تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها
يشمل الضمان اشترِ بثقة
الدعم الفني – تتوفر المساعدة في توافق الموقد

الأسئلة الشائعة (FAQ)

س1: ما هو جهاز SIEMENS LME22.331C2؟

هي وحدة تحكم في موقد الغاز تعتمد على معالج دقيق، وتُستخدم لبدء تشغيل ومراقبة مواقد الغاز أو مواقد الغاز/الزيت أحادية أو ثنائية المرحلة في التشغيل المتقطع. تراقب الوحدة اللهب عبر مسبار تأين، وتتحكم في تسلسل الموقد، بما في ذلك التنظيف المسبق والإشعال والإيقاف الآمن..

س2: ما هي الطرازات القديمة التي يحل محلها طراز LME22.331C2؟

يحل محل LGB22.330A27 و LMG22.330B27 أدوات التحكم القديمة للموقد. أبعاد الهيكل متطابقة لتسهيل عملية التحديث..

س3: ما هو التغيير المطلوب في الوحدة المساعدة عند استبدال LGB/LMG بـ LME؟

عند استبدال أدوات التحكم في موقد الغاز السائل أو الغاز المعدني السائل بأدوات التحكم في موقد الغاز المعدني السائل، يجب استبدال الوحدة المساعدة AGQ1… أو AGQ2… بالوحدة AGQ3…A27.

س4: ما هو وقت الأمان (TSA) لهذا المتحكم؟

وقت الأمان هو 3 ثوانٍ (الحد الأقصى لوقت اشتعال اللهب).

س5: ما هو وقت التنظيف المسبق (t1)؟

وقت ما قبل التنظيف هو 30 ثانية.

س6: ما هو وقت تشغيل المشغل؟

مدة تشغيل المشغل هي 12 ثانية.

س7: ما هي طرق الكشف عن اللهب المدعومة؟

يدعم LME22.331C2 مسبار التأين مراقبة اللهب. ويمكنها أيضًا العمل مع كاشف اللهب QRA عبر الوحدة المساعدة AGQ3 لمواقد السحب القسري، أو كاشف اللهب الأزرق QRC من أجل ألسنة اللهب الزرقاء المشتعلة.

س8: ماذا يحدث بعد 24 ساعة من التشغيل المتواصل؟

يبدأ المتحكم في إيقاف تشغيل مُتحكم به متبوعًا بإعادة تشغيل تلقائية بعد 24 ساعة كحد أقصى من التشغيل المتواصل.

س9: كيف يمكنني إعادة ضبط التحكم في الموقد بعد إغلاقه؟

اضغط على زر إعادة ضبط القفل لمدة تقريبية ثانية واحدة (ولكن أقل من 3 ثوانٍ). لا يمكن إعادة ضبط وحدة التحكم إلا عندما تكون جميع نقاط التلامس في الخط مغلقة ولا يوجد انخفاض في الجهد..

س10: ما هي الأبعاد والوزن؟

يبلغ وزن الوحدة تقريبًا 0.16 كجم (160 جم)الأبعاد بدون تغليف هي تقريبًا 62 مم (ارتفاع) × 90 مم (عرض) × 53 مم (طول)..

س11: ما هي المعايير التي يتوافق معها هذا المتحكم؟

وهو يمتثل لـ EN 298, EN 676، و EN 230 المعايير.

س12: ما هو جهد التغذية؟

جهد التغذية هو تيار متردد 230 فولت (220-240 فولت)50/60 هرتز.

س13: هل هذا منتج أصلي من شركة سيمنز؟

نعم. هذا جديد وأصلي منتج من شركة سيمنز يحمل رقم الطراز LME22.331C2.

س14: ما الذي يجب عليّ التحقق منه قبل الطلب؟

تحقق دائمًا من رقم الطراز (LME22.331C2)، نوع الموقد (مرحلة واحدة مقابل مرحلتين)، طريقة الكشف عن اللهبو التوقيتات المطلوبة (t1، TSA، المشغل) وفقًا لتطبيقك المحدد. راجع وثائق سيمنز أو اتصل بالدعم الفني لدينا للحصول على المساعدة.
