Schneider XUB0APSNM12 Photoelectric Sensor M18 Multi-mode 20m Detection PNP Output M12 Connector; OsiSense XU Spare Parts

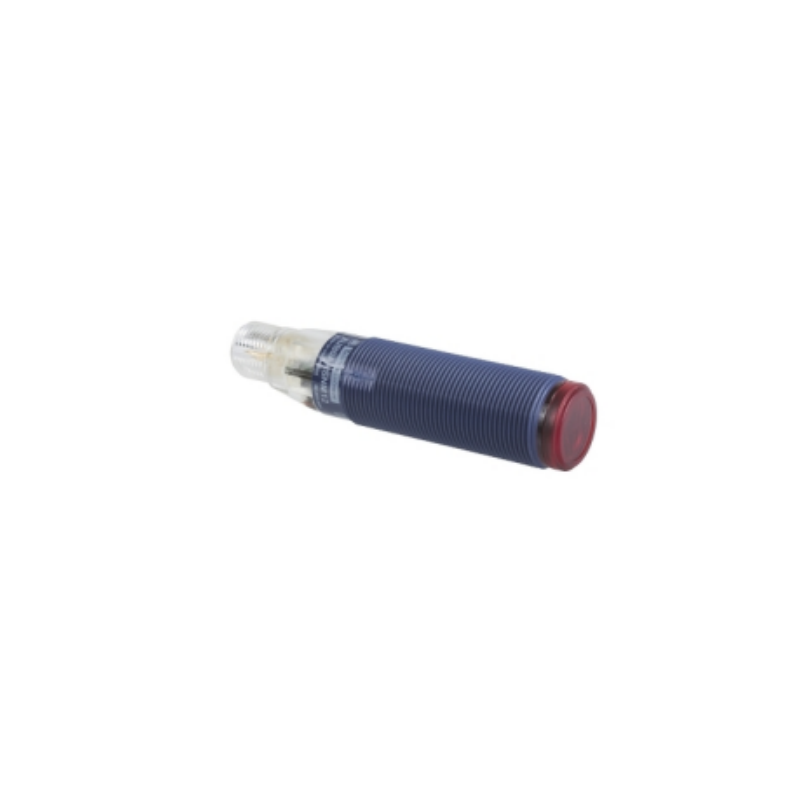

XUB0APSNM12 sensor, M12 4-pin connector, PBT housing, IP67 protection.
Telemecanique XUB0APSNM12 Object Detection, Packaging Line, Material Handling, Photoelectric Switch

مستشعر كهروضوئي من شنايدر إلكتريك XUB0APSNM12

ال شنايدر إلكتريك XUB0APSNM12 مستشعر كهروضوئي متعدد الأوضاع ومتعدد الاستخدامات من سلسلة OsiSense XU الشهيرة. صُمم هذا المستشعر الأسطواني M18 خصيصًا لأتمتة العمليات الصناعية العامة، ويوفر مرونة استثنائية مع أربعة أوضاع كشف متميزة في وحدة واحدة. . كجزء من عرض شركة Telemecanique Sensors، تستفيد هذه التقنية من تقنية Osiconcept لتقديم اكتشاف موثوق وعالي الأداء للأجسام عبر مجموعة واسعة من التطبيقات والظروف البيئية القاسية.

  • رقم الصنف :

    XUB0APSNM12

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    France

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.045kg

  • الميزات الرئيسية



    ميزةوصف
    الكشف متعدد الأنماطيدعم أربعة أوضاع استشعار متميزة: الأشعة تحت الحمراء المنتشرة، وقمع الخلفية، والشعاع المار، والانعكاس المستقطب الأحمر
    مخرجات مرنةمخرج PNP قابل للبرمجة يمكن ضبطه على أنه 1 مفتوح عادةً (NO) أو 1 مغلق عادةً (NC).
    نطاق استشعار موسعأقصى مسافة استشعار تصل إلى 20 مترًا للشعاع المار، وتصل إلى 4.5 مترًا لوضع الانعكاس المستقطب
    هيكل متينغلاف بلاستيكي من مادة PBT مع عدسة من مادة PMMA؛ مصنف بمعايير IP65 وIP67 وIP69K لتوفير حماية فائقة ضد دخول الماء والغبار.
    مزود طاقة واسع النطاقيعمل على جهد 12-24 فولت تيار مستمر (بحدود 10-36 فولت تيار مستمر) مع حماية من عكس القطبية
    استجابة سريعةزمن استجابة واستعادة يبلغ 2 مللي ثانية فقط، مع تردد تبديل يصل إلى 250 هرتز
    التشخيص البصريثلاثة مؤشرات LED (أخضر للإمداد، أحمر لعدم الاستقرار، أصفر لحالة الإخراج) لتسهيل مراقبة الحالة
    إعداد سهلإعداد التعليم الذاتي (التعليم الذاتي) لتسهيل عملية التشغيل

    المواصفات الفنية

    عام



    المعلمةمواصفة
    الشركة المصنعةشنايدر إلكتريك (أجهزة استشعار تيليميكانيك)
    رقم القطعةXUB0APSNM12
    مسلسلأوسيسنس XU
    اسم المستشعرXUB
    تصميم المستشعرأسطواني M18
    مادةبلاستيك (غلاف من مادة PBT، عدسة من مادة PMMA)
    خط الرؤيةمحوري
    القطر18 مم
    طول78 مم
    الوزن الصافي0.045 كجم

    كهربائي



    المعلمةمواصفة
    نوع دائرة التغذيةالعاصمة واشنطن
    جهد التغذية المقنن12...24 فولت تيار مستمر (مع حماية من عكس القطبية)
    حدود جهد التغذية10...36 فولت تيار مستمر
    تقنية التوصيل3 أسلاك
    نوع الإخراج المنفصلالشرطة الوطنية الفلبينية
    دالة الإخراج المنفصلةمفتاح واحد مفتوح عادةً أو مفتاح واحد مغلق عادةً قابل للبرمجة
    سعة التبديل≤ 100 مللي أمبير (حماية من الحمل الزائد وقصر الدائرة)
    أقصى انخفاض في الجهد< 1.5 فولت (حالة مغلقة)
    استهلاك التيار35 مللي أمبير (بدون حمل)
    التوصيل الكهربائيموصل ذكر واحد M12، 4 دبابيس

    أداء



    المعلمةمواصفة
    نظام الكشفمتعدد الأوضاع
    أنواع الانبعاثاتالأشعة تحت الحمراء المنتشرة / الأشعة تحت الحمراء المنتشرة مع كبح الخلفية / الأشعة تحت الحمراء النافذة / انعكاس الاستقطاب الأحمر
    طريقة الاستشعارعاكس / متعدد الأوضاع
    مسافة الاستشعار الاسمية (Sn)3 أمتار (انعكاس مستقطب، يتطلب عاكس XUZC50) / 20 مترًا (شعاع نافذ، يتطلب جهاز إرسال XUB0AKSNM12T) / 0.12 متر (منتشر مع قمع الخلفية) / 0.3 متر (منتشر)
    أقصى مسافة استشعار0.12 متر (منتشر مع كبح الخلفية) / 0.4 متر (منتشر) / 30 متر (شعاع نافذ) / 4.5 متر (انعكاس مستقطب)
    مصدر الضوءالأشعة تحت الحمراء / مصباح LED أصفر
    زمن الاستجابة≤ 2 مللي ثانية
    وقت التعافي≤ 2 مللي ثانية
    تردد التبديل≤ 250 هرتز
    أقصى تأخير أولًا200 مللي ثانية
    طريقة الإعدادالتعليم الذاتي (الدروس التفاعلية)

    البيئة



    المعلمةمواصفة
    درجة حرارة التشغيل المحيطة-25…55 درجة مئوية
    درجة حرارة التخزين المحيطة-40…70 درجة مئوية
    درجة حماية الملكية الفكريةIP65، IP67، IP69K (عزل مزدوج)
    مقاومة الاهتزاز7 غرام، السعة = ± 1.5 مم (التردد = 10…55 هرتز) وفقًا للمعيار IEC 60068-2-6
    مقاومة الصدمات30 غرام (المدة = 11 مللي ثانية) وفقًا للمعيار IEC 60068-2-27
    شهادات المنتجCSA، UL، CE
    بلد المنشأأندونيسيا

    التطبيقات

    إن قدرة XUB0APSNM12 على العمل في أوضاع متعددة تجعلها مناسبة لمجموعة واسعة من مهام الأتمتة الصناعية :

    • مناولة المواد والخدمات اللوجستية: اكتشاف الأجسام على السيور الناقلة، واستشعار وجودها في خطوط التعبئة والتغليف

    • العد والفرز: عدّ الأشياء الصغيرة، ومراقبة تدفق المنتج

    • سلامة الآلات والأتمتةأبواب أوتوماتيكية، مسح المناطق، التحكم في الوصول

    • مراقبة العمليات: اكتشاف الألوان، وقياس المسافات، واستشعار التباين والإضاءة

    • بنية تحتيةمراقبة مساحات أكبر باستخدام شبكات الإضاءة

    معلومات الطلب والتغليف



    المعلمةمواصفة
    نوع الوحدة من العبوة 1PCE
    عدد الوحدات في العبوة 11
    أبعاد العبوة 1 (الارتفاع × العرض × الطول)4.2 سم × 6.7 سم × 9.7 سم
    وزن العبوة 142.9 غرام
    نوع الوحدة من العبوة 2S01
    عدد الوحدات في العبوة 222
    وزن العبوة 21.305 كجم

    معلومات الامتثال والبيئة



    المعلمةحالة
    توجيه الاتحاد الأوروبي بشأن تقييد استخدام المواد الخطرة (RoHS)الامتثال الاستباقي (المنتج خارج النطاق القانوني لتوجيهات الاتحاد الأوروبي بشأن تقييد استخدام المواد الخطرة)
    اقتراح كاليفورنيا رقم 65تحذير: يحتوي على فثالات ثنائي إيزونونيل (DINP)
    المواد ذات الأهمية البالغة (SVHC)سيتم الإعلان لاحقًا / لا يُصنف ضمن المواد شديدة الخطورة (17 ديسمبر 2014)
    تغليف بدون استخدام البلاستيك أحادي الاستخداملا
    عبوة مصنوعة من الكرتون المعاد تدويرهلا
    رمز التعريفة85414090

    ملاحظات هامة

    • يُعد هذا المستشعر جزءًا من سلسلة مستشعرات Telemecanique OsiSense XU، التي تحمل علامة Schneider Electric التجارية. .

    • للتشغيل عبر الحزمة، يلزم وجود وحدة إرسال منفصلة (XUB0AKSNM12T). .

    • للتشغيل بتقنية الانعكاس المستقطب، يلزم وجود عاكس (XUZC50). .

    • يدعم المستشعر تصنيفات الحماية IP67 و IP69K، مما يضمن أداءً موثوقًا به في ظروف الغسيل والبيئات القاسية. .

    • يُمكّن التصميم متعدد الأوضاع نموذج مستشعر واحد من تلبية احتياجات تطبيقات متعددة، مما يقلل من تعقيد المخزون. .

    التعليمات

    س1: ما هي أقصى مسافة استشعار لجهاز XUB0APSNM12؟

    A: تعتمد أقصى مسافة استشعار على الوضع المُختار. في وضع الشعاع المار، يمكن أن تصل إلى 30 متراً عند اقترانه بجهاز الإرسال XUB0AKSNM12T. في وضع الانعكاس المستقطب، تكون أقصى مسافة هي 4.5 متر مع عاكس XUZC50. يوفر الوضع المنتشر ما يصل إلى 0.4 متر .

    س2: ما هو مصدر الطاقة الذي يحتاجه المستشعر؟

    A: يتطلب المستشعر 12...24 فولت تيار مستمر مزود الطاقة. وهو محمي ضد عكس القطبية ويمكنه العمل ضمن حدود الجهد الكهربائي لـ 10...36 فولت تيار مستمر .

    س3: ماذا يعني مصطلح "متعدد الأوضاع" بالنسبة لهذا المستشعر؟

    A: يمكن تهيئة XUB0APSNM12 لـ أربعة أوضاع كشف مختلفة:

    • الأشعة تحت الحمراء المنتشرة (0.3 متر اسميًا)

    • الأشعة تحت الحمراء المنتشرة مع كبح الخلفية (0.12 متر اسمي)

    • شعاع الأشعة تحت الحمراء المخترق (20 مترًا اسميًا)

    • عدسة انعكاسية مستقطبة حمراء (3 أمتار اسمية)
      تتيح هذه المرونة استخدام نوع واحد من المستشعرات في تطبيقات متنوعة .

    س4: كيف أقوم بضبط مخرجات المستشعر؟

    A: يمكن برمجة خرج PNP المنفصل إما 1 مفتوح عادةً (NO) أو 1 مغلق عادةً (NC)يتم إجراء التكوين باستخدام المستشعر التعليم الذاتي (الدروس التفاعلية) طريقة الإعداد .

    س5: ما هو زمن استجابة XUB0APSNM12؟

    A: يتميز المستشعر بوقت استجابة سريع يبلغ ≤ 2 مللي ثانية، مع زمن استعادة ≤ 2 مللي ثانية وتردد تبديل يصل إلى 250 هرتز .

    س6: هل جهاز XUB0APSNM12 مناسب للبيئات القاسية؟

    A: نعم. المستشعر مصنف IP65 و IP67 و IP69Kيوفر حماية ممتازة ضد الغبار ونفاثات الماء والغسيل بالضغط العالي. كما أنه مقاوم للاهتزاز (7 غرام) والصدمات (30 غرام) وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC). .

    س7: هل أحتاج إلى ملحقات إضافية لاستخدام هذا المستشعر؟

    A: نعم، حسب الوضع:

    • ل المنعكس القطبي الوضع: يتطلب عاكس XUZC50 .

    • ل الشعاع المار الوضع: يتطلب جهاز الإرسال XUB0AKSNM12T وحدة .

    • ل منتشر الأوضاع: لا حاجة إلى ملحقات إضافية .

    س8: ماذا تُظهر مؤشرات LED؟

    A: توفر ثلاثة مصابيح LED معلومات واضحة عن الحالة: أخضر يشير إلى وجود مصدر طاقة؛ أصفر يعرض حالة الإخراج؛ أحمر يشير ذلك إلى عدم استقرار في عملية الكشف .
