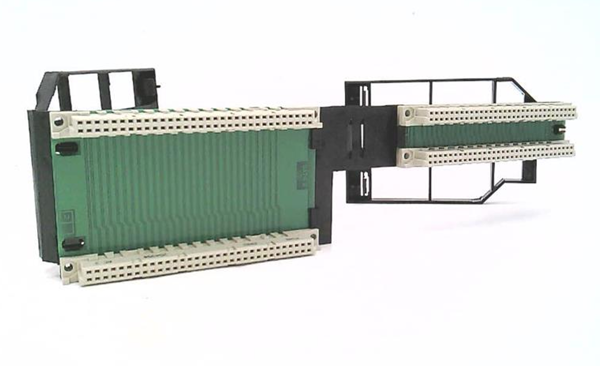

ال سيمنز 6SE7090-0XX84-4HA0 هو محول ناقل محلي (LBA) وحدة مصممة لـ محركات سيموفرت الرئيسية سلسلة. تعمل كلوحة واجهة أساسية تربط وتسهل الاتصال بين الصناديق الإلكترونية داخل هيكل محرك الأقراص، مما يتيح توسيع النظام وتكامله.
رقم الصنف :
6SE7090-0XX84-4HA0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | سيمنز |
| رقم المنتج | 6SE7090-0XX84-4HA0 |
| نوع المنتج | محول ناقل محلي (LBA) |
| سلسلة متوافقة | محركات سيموفرت الرئيسية |
| وظيفة | واجهة بين صندوق الإلكترونيات ولوحات الخيارات |
| مجالس الخيارات المدعومة | لوحة التكنولوجيا T300، CB1 (PROFIBUS)، TSY، SCB1، SCB2، CBP2 |
| جهد الدخل | 24 فولت تيار مستمر |
| بروتوكولات الاتصال | PROFIBUS، MPI، DP، ناقل CAN |
| معدل النقل | 9.6 كيلوبت/ثانية - 12 ميجابت/ثانية |
| وزن | حوالي 0.1 - 0.5 كجم (يختلف حسب المصدر) |
| أبعاد | الأبعاد التقريبية: 120 × 90 × 60 مم |
| فئة الحماية | IP20 |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| نموذج | وصف | التطبيق / الملاحظات |
|---|---|---|
| 6SE7090-0XX84-4HA0 | محول ناقل محلي (هذا المنتج) | أساس لإضافة لوحات اختيارية إلى صندوق إلكترونيات MASTERDRIVES؛ مما يتيح توسيع النظام |
| 6SE7090-0XX84-0AH0 | محول ناقل محلي (نسخة بديلة) | تكوين مختلف لـ LBA لأنظمة MASTERDRIVES |
| 6SE7090-0XX84-0BC0 | محول ناقل محلي (نسخة بديلة) | نوع آخر من LBA بخيارات مواصفات مختلفة |
| 6SE7080-0CX84-4HA0 | محول لوحة الخيارات | يُستخدم مع LBA لتكوينات لوحة الخيارات المحددة |
| تي 300 | مجلس التكنولوجيا | وظائف الحلقة المغلقة المتقدمة (اللف، التحكم في الشد، مزامنة الزاوية)؛ يجب إدخالها في الفتحة 2 عند استخدامها مع LBA |
| CB1 / CBP2 | مجلس الاتصالات | وحدة اتصال PROFIBUS DP لمحركات الأقراص الرئيسية؛ يتم تثبيتها عبر واجهة LBA |
| 6SE7090-0XX84-0AB0 | نوع وحدة العاكس | إصدار قياسي لسلاسل محركات الأقراص المدمجة؛ يشترك في نفس بنية الواجهة |
| 6EP1332-1SH71 | 6ES7222-1HF32-0XB0 | 6ES75152AM020AB0 | 6ES7522-1BL10-0AA0 |
| 6ES7954-8LL03-0AA0 | 6ES7223-1PL32-0XB0 | 6ES79548LE030AA0 | 6ES7550-1AA01-0AB0 |
| 6ES7954-8LE03-0AA0 | 6ES7223-1BL32-0XB0 | 6GK75431AX000XE0 | 6ES7551-1AB00-0AB0 |
| 6ES7954-8LF03-0AA0 | 6ES7223-1BH32-0XB0 | 6GK75425DX000XE0 | 6ES7590-1AB60-0AA0 |
| 6ES7954-8LC03-0AA0 | 6AV2123-2DB03-0AX0 | 6ES75211BL000AB0 | 6ES7590-1AF30-0AA0 |
| 6ES7241-1CH32-0XB0 | 6AV2123-2GB03-0AX0 | 6ES75221BL010AB0 | 6ES7590-1AJ30-0AA0 |
| 6GK7277-1AA10-0AA0 | 6AV2123-2JB03-0AX0 | 6ES75317NF000AB0 | 6ES7592-1AM00-0XB0 |
| 6ES7231-5PD32-0XB0 | 6ES7241-1CH30-1XB0 | 6ES75921AM000XB0 | 6ES7953-8LP31-0AA0 |
| 6ES7231-5PF32-0XB0 | 6ES7212-1AE40-0XB0 | 6ES7512-1DK01-0AB0 | 6GK7543-1AX00-0XE0 |
| 6ES7231-5ND32-0XB0 | 6ES7212-1HE40-0XB0 | 6ES7505-0RA00-0AB0 | 6ES7512-1SK01-0AB0 |
| 6ES7231-4HD32-0XB0 | 6ES7214-1BG40-0XB0 | 6ES7590-1AF30-0AA0 | 6ES7515-2FM02-0AB0 |
| 6ES7231-4HF32-0XB0 | 6ES7214-1AG40-0XB0 | 6ES7511-1AK02-0AB0 | 6ES7521-1BL10-0AA0 |
| 6ES7232-4HA30-0XB0 | 6ES7214-1HG40-0XB0 | 6GK7542-5FX00-0XE0 | 6ES7531-7KF00-0AB0 |
| 6ES7232-4HD32-0XB0 | 6ES7215-1AG40-0XB0 | 6ES7522-1BL01-0AB0 | 6ES7532-5HD00-0AB0 |
| 6ES7234-4HE32-0XB0 | 6ES7215-1BG40-0XB0 | 6ES7507-0RA00-0AB0 | 6ES7531-7NF00-0AB0 |
| 6ES7221-1BH32-0XB0 | 6ES7215-1HG40-0XB0 | 6ES7521-1BL00-0AB0 | 6ES7531-7MH00-0AB0 |
الأسئلة الشائعة
1. ما هو 6SE7090-0XX84-4HA0 وما هي وظيفته الأساسية؟
يُعدّ 6SE7090-0XX84-4HA0 محوّل ناقل محلي (LBA) لسلسلة Siemens SIMOVERT MASTERDRIVES. وهو بمثابة لوحة واجهة بين صندوق الإلكترونيات ولوحات الخيارات، حيث يقوم بتوسيع الناقل المحلي الداخلي فعليًا لاستيعاب وحدات اتصال أو تقنية إضافية. .
2. ما هي لوحات الخيارات المتوافقة مع هذا المحول؟
يدعم جهاز LBA العديد من لوحات الخيارات بما في ذلك لوحة التكنولوجيا T300 (للتحكم المتقدم في الحركة)، ولوحات اتصال PROFIBUS CB1/CBP2، ولوحات الاتصال التسلسلي TSY وSCB1 وSCB2. لا يُسمح بإدخال أكثر من لوحة واحدة من كل نوع من أنواع لوحات الخيارات في صندوق الإلكترونيات، ويجب دائمًا إدخال لوحات التكنولوجيا في الفتحة رقم 2. .
3. ما هي بروتوكولات الاتصال التي يدعمها هذا المحول؟
يدعم جهاز 6SE7090-0XX84-4HA0 بروتوكولات ناقل PROFIBUS وMPI وDP وCAN يوفر هذا النظام الواجهة المادية لدمج خيارات الاتصال هذه في نظام MASTERDRIVES.
4. هل ما زال هذا المنتج قيد الإنتاج؟ أين يمكنني الحصول عليه؟
وصل هذا المنتج إلى نهاية عمره الافتراضي، ولكنه لا يزال متوفرًا كوحدات "جديدة ومغلقة من المصنع" أو وحدات مُجددة من موردي قطع الغيار الصناعية المتخصصين في مكونات MASTERDRIVES القديمة. تحقق دائمًا من ضمان المورد (عادةً 12 شهرًا للوحدات المُجددة) قبل الشراء .
5. ما هي التطبيقات النموذجية لمحول ناقل البيانات المحلي هذا؟
يُستخدم الطراز 6SE7090-0XX84-4HA0 في المنشآت الصناعية القائمة التي لا تزال تعمل بأنظمة محركات سيمنز التقليدية، بما في ذلك:
أنظمة قيادة منسقة مع محولات متعددة على ناقل تيار مستمر مشترك
التحكم عالي الأداء في الحركة في معالجة المعادن، ومصانع الورق، وصناعة النسيج
أتمتة شبكية تتطلب تحكمًا عن بعد بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) عبر واجهة ناقل المجال.
