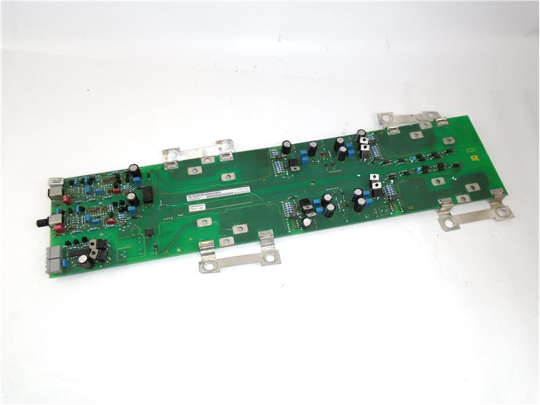

ال سيمنز 6SE7036-5GK84-1JC2 هو لوحة تشغيل بوابة العاكس IGD8 مصمم لـ محركات سيموفرت الرئيسية سلسلة. تعمل هذه الوحدة كواجهة أساسية بين لوحة التحكم ووحدات IGBT للطاقة في قسم العاكس. يقوم بتحويل إشارات PWM ذات الجهد المنخفض من وحدة التحكم إلى نبضات قيادة بوابة معزولة بصريًا وعالية التيار لتشغيل وإيقاف IGBTs.
رقم الصنف :
6SE7036-5GK84-1JC2الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | سيمنز |
| رقم المنتج | 6SE7036-5GK84-1JC2 |
| مرجع بديل | 6SE70365GK841JC2 |
| نوع المنتج | لوحة تشغيل بوابة العاكس IGD8 |
| سلسلة متوافقة | محركات سيموفرت الرئيسية |
| جهد الدخل | 3 تيار متردد 500-690 فولت، 50/60 هرتز |
| جهد وصلة التيار المستمر | 675-930 فولت تيار مستمر |
| التصنيف الحالي | المتغيرات 860A و 1580A |
| وزن | حوالي 0.350 كجم |
| ميزات الحماية | كشف انخفاض التشبع، وقصر الدائرة، والتيار الزائد، وقفل انخفاض الجهد |
| واجهة التحكم | كابل شريطي إلى لوحة التحكم الرئيسية (CUVC) |
| بلد المنشأ | ألمانيا |
| حالة دورة الحياة | تم إيقاف إنتاجه (6 أكتوبر 2011) / PLM PM410 |
| مسار الهجرة | نقل المنتج إلى LV SINAMICS |
| نموذج | وصف | التطبيق / الملاحظات |
|---|---|---|
| 6SE7036-5GK84-1JC2 | لوحة تشغيل بوابة IGD8 (هذا المنتج) | قطعة غيار أساسية لإصلاح وحدات MASTERDRIVES ذات أقسام الطاقة 500-690 فولت |
| 6SE7090-0XX84-4HA0 | محول ناقل محلي (LBA) | لوحة أساسية لإضافة لوحات اختيارية إلى صندوق الإلكترونيات MASTERDRIVES |
| 6SE7087-6CX84-4HA0 | محول لوحة الخيارات | يُستخدم مع LBA لتكوينات لوحة الخيارات المحددة |
| CUVC | وحدة التحكم | لوحة التحكم الرئيسية؛ يتصل بها جهاز IGD8 عبر كابل شريطي |
| CBP2 | لوحة اتصالات PROFIBUS | يضيف إمكانية PROFIBUS DP إلى MASTERDRIVES |
| تي إس واي | لوحة عداد السرعة والتزامن | لتطبيقات التغذية الراجعة للسرعة ومزامنة القيادة |
1. ما هو 6SE7036-5GK84-1JC2 وماذا يفعل؟
لوحة 6SE7036-5GK84-1JC2 هي لوحة تشغيل بوابة العاكس IGD8 لسلسلة Siemens SIMOVERT MASTERDRIVES. تقوم هذه اللوحة بتحويل إشارات PWM منخفضة الجهد من لوحة التحكم إلى نبضات تشغيل بوابة عالية التيار لتشغيل ترانزستورات IGBT في قسم العاكس. كما توفر وظائف حماية أساسية تشمل كشف عدم التشبع (حماية من قصر الدائرة)، ومراقبة التيار الزائد، وإرسال بيانات الأعطال إلى لوحة التحكم. .
2. هل ما زال هذا المنتج يُصنع؟ أين يمكنني الحصول عليه؟
تم إيقاف هذا المنتج منذ 6 أكتوبر 2011 (PLM PM410 - تم إيقاف دعم المنتج) لم يعد هذا المنتج متوفرًا من شركة سيمنز مباشرةً، ولكنه لا يزال متاحًا كقطعة غيار من موردين صناعيين متخصصين يقدمون وحدات "جديدة ومغلفة من المصنع" أو وحدات مُجددة. يُرجى دائمًا التحقق من ضمان المورد (عادةً 12 شهرًا) قبل الشراء. .
3. كيف أعرف ما إذا كانت هذه هي اللوحة البديلة الصحيحة لنظامي؟
قبل الاستبدال، تأكد من الإصدار الدقيق للوحة المثبتة لديك وتصنيف قسم الطاقة في وحدة MASTERDRIVES. صُممت وحدة IGD8 للوحدات ذات جهد دخل تيار متردد يتراوح بين 500 و690 فولت وجهد وصلة تيار مستمر يتراوح بين 675 و930 فولت، وتدعم تصنيفات تيار تصل إلى 860 أمبير و1580 أمبير. قم بمطابقة اللوحة بصريًا وتحقق من ملصق رقم القطعة.
4. ما هي أعراض العطل النموذجية للوحة IGD8 المعيبة؟
تشمل الأعراض الشائعة ما يلي: عدم بدء تشغيل المحرك، أخطاء في الطور، ظهور رمز الخطأ F001 أو رموز خطأ مماثلة على شاشة عرض المحرك، إضاءة مؤشر LED أحمر واحد أو أكثر على اللوحة (مؤشر واحد لكل طور)، أو تشغيل المحرك بشكل متقطع تحتوي اللوحة على مؤشرات LED للحالة - أخضر للطاقة، وأحمر لكل طور لحالات الأعطال.
5. ما هي التطبيقات النموذجية للوحة تشغيل البوابة هذه؟
يُستخدم الطراز 6SE7036-5GK84-1JC2 في المنشآت الصناعية القائمة التي لا تزال تعمل بأنظمة Siemens SIMOVERT MASTERDRIVES، بما في ذلك:
أنظمة النقل ومناولة المواد
المضخات والمراوح والضواغط
آلات البثق وآلات معالجة البلاستيك
تطبيقات الرافعات والونشات
منشآت النفط والغاز
