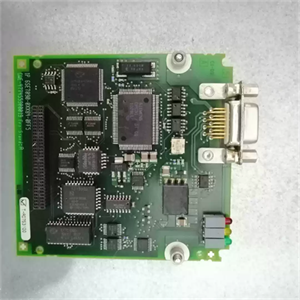

وحدة الاتصال سيمنز 6SE7090-0XX84-0FF0

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• اتصال PROFIBUS DP لمحركات الأقراص الرئيسيةتتمثل الوظيفة الأساسية لهذه الوحدة في إضافة إمكانية شبكة PROFIBUS DP إلى منصة التحكم في الحركة SIMOVERT MASTERDRIVES. وهذا يُمكّن المحرك من التواصل مع وحدة تحكم PROFIBUS رئيسية (مثل وحدة تحكم منطقية قابلة للبرمجة SIMATIC S7)، وإرسال أوامر التحكم واستقبال بيانات الحالة بطريقة حتمية وعالية السرعة. .

• ضروري لتكامل الأنظمة القديمةعلى الرغم من توقف إنتاج وحدة CBP منذ أكثر من عقدين، إلا أنها لا تزال بالغة الأهمية لصيانة أنظمة SIMOVERT MASTERDRIVES الحالية. فهي تتيح لأنظمة القيادة القديمة البقاء متكاملة مع شبكات الأتمتة على مستوى المصنع، مما يطيل عمرها التشغيلي دون الحاجة إلى استبدال النظام بالكامل. .

• التركيب المنظم والتوافقصُممت وحدة CBP، كلوحة اختيارية قابلة للتوصيل، لتسهيل دمجها في صندوق الإلكترونيات MASTERDRIVES. وهي تعمل جنبًا إلى جنب مع حامل لوحة المحول (ADB) للتثبيت المادي. ينبغي على المستخدمين ملاحظة أن وحدة CBP (0FF0) تختلف عن خليفتها، وحدة CBP2 (0FF5)، على الرغم من أنهما تؤديان وظائف متشابهة. .

التطبيقات النموذجية

يُستخدم المكون 6SE7090-0XX84-0FF0 كمكون اتصال في أنظمة SIMOVERT MASTERDRIVES عبر تطبيقات صناعية متنوعة:

• صيانة محرك الأقراص القديمصيانة أنظمة MASTERDRIVES الحالية حيث يلزم وجود اتصال PROFIBUS DP

• الأتمتة الصناعيةأنظمة القيادة في الصناعات التحويلية والمعالجة التي تتطلب التكامل مع شبكات S7 PLC

• ترقيات النظام: السماح لمنصات القيادة القديمة بالمشاركة في بنى الأتمتة الحديثة دون استبدال كامل

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 6SE7090-0XX84-0FF0؟

A: هي وحدة اتصال PROFIBUS DP (CBP) لأنظمة التحكم في الحركة SIMOVERT MASTERDRIVES. وتتمثل وظيفتها في توفير واجهة اتصال بين المحرك وشبكة PROFIBUS لتبادل البيانات مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) أو أنظمة التحكم الموزعة (DCS). .

س2: هل لا يزال المنتج 6SE7090-0XX84-0FF0 قيد الإنتاج؟

A: لا. هذه الوحدة أوقفت شركة سيمنز إنتاجه منذ 19 فبراير 2000 وهو متوفر فقط من خلال قنوات الفائض أو المنتجات المجددة أو المنتجات الجديدة القديمة من موردين خارجيين.

س3: ما الفرق بين 6SE7090-0XX84-0FF0 و 6SE7090-0XX84-0FF5؟

A: ال 0FF0 هو وحدة CBP (لوحة الاتصالات PROFIBUS) الأصلية. 0FF5 وحدة CBP2 هي إصدار أحدث وأكثر تطوراً. تُستخدم كلتا الوحدتين للتواصل عبر بروتوكول PROFIBUS مع أنظمة MASTERDRIVES، لكنهما إصداران مختلفان من حيث الأجهزة. تم توثيق CBP2 (0FF5) باعتباره خليفةً يتمتع بقدرات محسنة.

س4: ما هي الخصائص الفيزيائية لهذه الوحدة؟

A: يبلغ وزن الوحدة حوالي 0.06 إلى 0.10 كجم، وأبعادها التقريبية 8.50 × 10.00 × 2.00 سم. صُنعت في ألمانيا، وهي عبارة عن لوحة اختيارية صغيرة الحجم قابلة للتوصيل. .

س5: ما هو ملف GSD المطلوب لهذه الوحدة؟

A: ملف GSD الخاص بـ MASTERDRIVES CBP هو siem8045.gsd (الإصدار 1.2 / 1999). هذا الملف مطلوب لتهيئة الوحدة كجهاز تابع لبروتوكول PROFIBUS في إعدادات جهاز PLC. .

س6: هل يمكنني استخدام هذه الوحدة مع وحدة تحكم منطقية قابلة للبرمجة SIMATIC S7-300/400؟

A: نعم. صُممت الوحدة لتعمل كوحدة تابعة لبروتوكول PROFIBUS DP. ستحتاج إلى تثبيت ملف GSD المناسب في برنامج برمجة وحدة التحكم المنطقية القابلة للبرمجة (PLC) لتكوين الوحدة في الشبكة. .

س7: ما هي المشكلات الشائعة عند تشغيل هذه الوحدة؟

A: من المشاكل الشائعة ظهور خطأ "DP Error" عندما لا يظهر محرك الأقراص في قائمة PROFIBUS. يشير هذا عادةً إلى عدم تثبيت ملف GSD الصحيح أو عدم تطابق إعدادات الوحدة مع إعدادات الشبكة. تأكد من تحميل ملف GSD (siem8045.gsd) بشكل صحيح وتكوين عنوان PROFIBUS بشكل صحيح. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ 6SE7090-0XX84-0FF0 جزءًا من عائلة لوحات الخيارات SIMOVERT MASTERDRIVES. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• لأنظمة MASTERDRIVES الحالية التي تتطلب PROFIBUS: ال 6SE7090-0XX84-0FF0 (CBP) هذه هي الوحدة الأصلية لهذا التطبيق. ومع ذلك، إذا كانت الوحدة الأحدث 0FF5 (CBP2) إذا كان متاحًا، فإنه يوفر إمكانيات محسّنة وقد يكون الخيار الأفضل للاستبدال .

• لتقييم المشفرضع في اعتبارك SBM (0FD0) أو SBM2 (0FE0) وحدات لتطبيقات التغذية الراجعة للمحلل/المشفر .

• لصيانة النظام بالكاملتأكد من أن لديك ملف GSD الصحيح (siem8045.gsd) لتكوين شبكة PROFIBUS .
