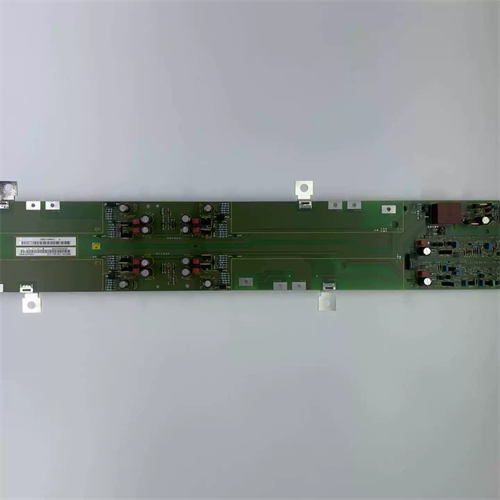

لوحة تحكم العاكس Siemens 6SE7041-2WL84-1JC0 IGD9

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• قدرة عالية على تشغيل البواباتالميزة الأبرز لهذه الوحدة هي قدرتها على تشغيل وحدات طاقة IGBT في أنظمة MASTERDRIVES عالية الطاقة التي تعمل بجهد 675-930 فولت تيار مستمر وبتيارات تصل إلى 1230 أمبير.يُولّد هذا الجهاز نبضات تشغيل دقيقة لضمان التبديل الدقيق وتحويل الطاقة بكفاءة عالية، وذلك لتطبيقات في صناعات المعادن والتعدين والأسمنت والورق..

• وظائف الحماية والكشف الشاملةتوفر لوحة IGD9 ميزات حماية بالغة الأهمية، بما في ذلك اكتشاف التيار الزائد وقصر الدائرة، والحماية من الأعطال، والتواصل مع لوحة التحكم الرئيسية.يقوم بمراقبة معلمات التيار والجهد لحماية قسم الطاقة من التلف أثناء ظروف التشغيل غير الطبيعية.

• مسار الترقية المباشر إلى 1JC1تم استبدال الإصدار الأصلي 1JC0 بالإصدار 6SE7041-2WL84-1JC1، وهو متوافق تمامًا ويمكن استبداله مباشرةً بنفس الوظيفة وتكوين الدبابيس.يوفر هذا مسار ترقية واضحًا للحفاظ على عمليات تثبيت MASTERDRIVES القديمة.

• تصميم صناعي متينصُممت هذه اللوحة لتناسب البيئات الصناعية الصعبة، وهي مناسبة لتطبيقات القيادة عالية الطاقة في مصانع الصلب وعمليات التعدين والصناعات التحويلية الثقيلة.. يعمل كمكون أساسي لقطع الغيار في وحدات العاكس من سلسلة 6SE7041.

التطبيقات النموذجية

يُستخدم المكون 6SE7041-2WL84-1JC0 كمكون أساسي في أنظمة محركات التردد المتغير من SIMOVERT MASTERDRIVES في التطبيقات الصناعية الصعبة:

• علم المعادن والصلبمحركات عالية الطاقة لمطاحن الدرفلة ومعدات المعالجة

• التعدينمحركات النقل وأنظمة الضخ الثقيلة

• صناعة الإسمنتمحركات الأفران وتطبيقات المطاحن الكبيرة

• الورق واللبأنظمة محركات عالية الطاقة لآلات الورق

• المضخات والمراوحمحركات مضخات ومراوح كبيرة متغيرة السرعة

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 6SE7041-2WL84-1JC0؟

A: هي لوحة تحكم عاكس IGD9 لأنظمة SIMOVERT MASTERDRIVES. وتتمثل وظيفتها في تشغيل وحدات طاقة IGBT، وتوليد نبضات التشغيل، وإجراء كشف التيار/الجهد، وتوفير الحماية من الأعطال، والتواصل مع لوحة التحكم الرئيسية..

س2: هل لا يزال المنتج 6SE7041-2WL84-1JC0 قيد الإنتاج؟

A: لا. هذا المنتج أوقفت شركة سيمنز إنتاجه، وانتهى الإنتاج في عام 2007.تم إدراجه ضمن فئة المنتجات التي تم إيقاف إنتاجها. لم يعد يتم تصنيع الطراز الأصلي 1JC0، ويقدم السوق بشكل أساسي وحدات مستعملة/مجددة أو البديل الجديد 1JC1.

س3: ما الفرق بين 6SE7041-2WL84-1JC0 و 6SE7041-2WL84-1JC1؟

A: ال 1JC0 هي لوحة IGD9 الأصلية، بينما 1JC1 هو البديل المُطوّر. 1JC1 هو متوافق تمامًا ويمكن استبدالها مباشرةً بوحدات ذات وظائف وتكوين دبابيس متطابقة. مع ذلك، ثمة فرق واحد: وصلة IGBT العلوية اليمنى المُشار إليها بالحرف "C" لا تحتوي على توصيل كهربائي في بطاقة 1JC0 القديمة، بينما تحتوي على توصيل في بطاقة 1JC1 الجديدة..

س4: ما هي أنماط الأعطال الشائعة للوحة IGD9 هذه؟

A: تشمل العيوب الشائعة خللاً في تشغيل ترانزستورات IGBT، وفقدان نبضات التشغيل، وإنذارات خاطئة بسبب التيار الزائد/قصر الدائرة، وانقطاعات في الاتصال. كما قد تحدث مشكلات متعلقة بمصدر الطاقة مثل احتراق الصمامات، وعطل في جسر المقوم، وتلف مكثفات ناقل التيار المستمر..

س5: ما هي احتياطات السلامة التي يجب اتخاذها عند استبدال هذه اللوحة؟

A: قبل الاستبدال:

• إيقاف التشغيل وتفريغ الشحنة ناقل التيار المستمر (خطر الجهد العالي)

• تحقق من تطابق الإصدار والرقم التسلسلي مع لوحة التحكم الرئيسية

• افحص واجهات الألياف الضوئية/الاتصالات والكابلات ومنافذ الطاقة.

• بعد الاستبدال، أعد تنزيل المعلمات وقم بتحديد المحرك

س6: ما أهمية اختلاف وصلة "C" بين 1JC0 و 1JC1؟

A: بحسب مناقشات المنتدى التقني لشركة سيمنز، فإن بطاقة 1JC0 القديمة لا تحتوي على وصلة كهربائية لترانزستور IGBT العلوي الأيمن المُشار إليه بالحرف "C"، بينما تحتوي بطاقة 1JC1 الجديدة على هذه الوصلة. وقد تساءل المستخدمون عما إذا كان ينبغي تركيب برغي إضافي أم يجب أن يبقى معزولاً كهربائياً..

س7: ما هي المواصفات الفنية الرئيسية؟

A: تعمل الوحدة عند 675-930 فولت تيار مستمر بتيار مقنن قدره 1230 أيدعم هذا الجهاز التحكم الاتجاهي، والتحكم في السرعة/التردد، والتحكم المباشر في العزم (DTC). ويبلغ وزنه الصافي حوالي 0.53 كجم بأبعاد تقريبية 30.60 × 22.10 × 8.70 سم.

س8: هل يمكن إصلاح الوحدة؟

A: نعم، تتوفر خدمات الإصلاح من موردين خارجيين. تقدم شركات مثل إيشلر خدمات إصلاح للوحة 6SE7041-2WL84-1JC0. يشمل الإصلاح عادةً تشخيص الأعطال على مستوى المكونات واستبدال المكونات التالفة على اللوحة..

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ 6SE7041-2WL84-1JC0 جزءًا من نظام SIMOVERT MASTERDRIVES. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• لأنظمة MASTERDRIVES الحالية المزودة بـ 1JC0: ال 6SE7041-2WL84-1JC1 يُعد هذا البديل الموصى به لأنه متوافق تمامًا ويمثل الإصدار المُطوّر.

• لحل مشاكل النظاماستخدم 6SE7090-0XX84-1FK0 صندوق اختبار لتحديد مواقع أجهزة IGBT التالفة قبل استبدال أجهزة الطاقة.

• للتركيبات الجديدة: ال سيناميكس تُعد هذه المنصة البديل الحديث الموصى به، حيث توفر أداءً محسّنًا ودعمًا فعالًا من شركة سيمنز..
