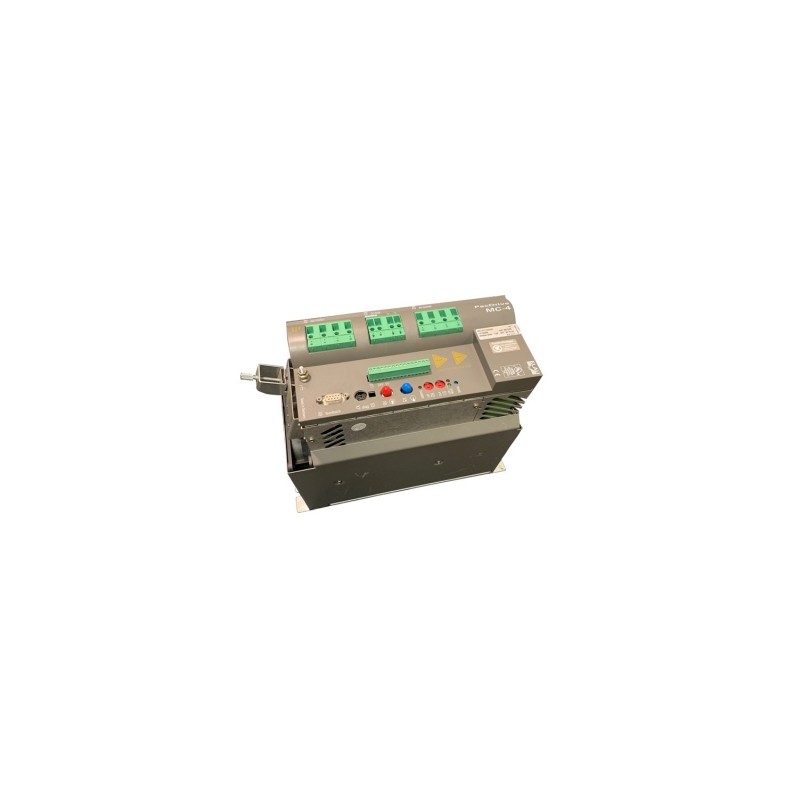

ال شنايدر إلكتريك VDM01D10AA00، والمعروفة أيضًا باسم MC-4/11/10/400محرك سيرفو PacDrive عالي الأداء من سلسلة ELAU MC-4. صُمم هذا المحرك للتحكم الدقيق في الحركة في أنظمة الأتمتة الصناعية المتقدمة، وهو يدمج مرحلة الطاقة ومنظم السرعة لمحور واحد في هيكل صغير الحجم. وهو جزء من منصة PacDrive™، المصممة لهياكل التحكم اللامركزية في خطوط الإنتاج عالية السرعة .
حالة المنتج: تم استخدام هذا النموذج تم إيقاف إنتاجه من قِبل الشركة المصنعة. توصي شنايدر إلكتريك بسلسلة ليكسيوم 62 كبديل مباشر للترقية.
رقم الصنف :
VDM01D10AA00الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Franceميناء الشحن :
Wuhan, Hubei,Chinaمهلة :
3-5 daysوزن :
3.5kgتحديد
MC-4/11/10/400 متوفر جديد في المخزون
الوزن الصافي (كجم) | 3.8 كجم |
أبعاد التغليف | 40*36*18 |
وحدة قياس حجم العبوة | CM |
مزيد من التفاصيل
بلد المنشأ | فرنسا |
حالة المنتج | جديد |
ضمان | سنة واحدة |
طريقة الدفع | التحويل المصرفي، ويسترن يونيون |
طريقة الشحن | DHL/FedEX/UPS/TNE/EMS |
| ميزة | وصف |
|---|---|
| تصميم مدمج وصغير الحجم | مرحلة الطاقة ومنظم البرمجيات مدمجان في غلاف واحد لمحور واحد . |
| بنية موزعة | يتم الاتصال مع PacController أو PacPC عبر كابل الألياف الضوئية (واجهة SERCOS). . |
| نطاق جهد واسع | مصمم للعمل مع تيار متردد ثلاثي الأطوار بجهد 380 فولت (-10%) إلى 480 فولت (+10%)، وهو مناسب لشبكات الطاقة العالمية . |
| التعرف التلقائي على المحركات | يُسهّل عملية التشغيل من خلال الكشف التلقائي عن محركات المؤازرة المتصلة . |
| قدرة عالية على التحميل الزائد | قادر على ما يصل إلى 250% التحميل الزائد للتطبيقات الديناميكية المتطلبة . |
| واجهة SERCOS متكاملة | ناقل اتصال قياسي عالي السرعة في الوقت الحقيقي لمزامنة المحاور المتعددة . |
| تركيب الخزائن | فئة الحماية IP20، مصممة للتركيب داخل خزانة التحكم . |
| تبريد قوي | مروحة مدمجة لإدارة حرارية موثوقة . |
| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | شنايدر إلكتريك (ELAU) |
| رقم القطعة | VDM01D10AA00 |
| تسمية النموذج | MC-4/11/10/400 |
| مسلسل | ELAU PacDrive MC-4 |
| الطاقة الأساسية | تيار متردد ثلاثي الأطوار من 380 فولت (-10%) إلى 480 فولت (+10%)، 50/60 هرتز |
| التيار المقنن | 10 أ |
| سعة الطاقة | الحد الأقصى 34.5 / 69 كيلو فولت أمبير |
| إمداد التحكم | تيار مستمر 24 فولت (-15% / +25%) / 1 أمبير |
| مصدر طاقة التحكم | حوالي 12 واط |
| تواصل | واجهة SERCOS مدمجة |
| دعم المُشفّر | معالجة المشفرات أحادية ومتعددة الدورات |
| تبريد | مروحة داخلية |
| فئة الحماية | IP20 |
| بلد المنشأ | ألمانيا (DE) |
| وزن | حوالي 4.0 كجم |
| أبعاد | الأبعاد التقريبية: 40.5 × 31.0 × 10.0 سم |
يُعدّ جهاز VDM01D10AA00 مثاليًا للتحكم في الحركة عالي السرعة والدقة في بنى الأتمتة الموزعة. :
آلات التعبئة والتغليفخطوط التعبئة والتغليف عالية السرعة .
مطابع الطباعةمعدات الطباعة ذات التغذية بالورق والورق المفرد .
خطوط التجميع: التجميع الآلي للإلكترونيات والمكونات .
إنتاج الأغذية والمشروباتأنظمة التعبئة والتغطية واللصق .
الروبوتاتالتحكم في الروبوت متعدد المحاور .
مناولة الموادأنظمة الرافعات الجسرية والتخزين/الاسترجاع الآلي .
آلات النسيجمعدات الغزل والنسيج والتشطيب .
أدوات ماكينات CNCمراكز تشغيل عالية الدقة .
| ميزة | فائدة |
|---|---|
| التصميم اللامركزي | يبسط العمليات اللوجستية ويقلل من متطلبات مساحة الخزائن . |
| شركة سيركوس للاتصالات بالألياف الضوئية | يوفر مزامنة فورية ومقاومة للضوضاء للأنظمة متعددة المحاور . |
| واجهة مشفر مرنة | يدعم أجهزة التشفير المطلقة أحادية الدورة ومتعددة الدورات للحصول على تغذية راجعة عالية الدقة . |
| التشغيل القائم على البرمجيات | لا يتطلب الأمر وجود برنامج مستخدم على محرك الأقراص؛ يتم إكمال الإعداد عبر برنامج PacDrive الهندسي . |
| سيركوس المتكامل | يقلل من تعقيد الأسلاك ووقت التشغيل . |
| التعرف التلقائي على المحركات | يلغي إدخال المعلمات يدويًا ويقلل من أخطاء التشغيل . |
| قدرة عالية على التحميل الزائد | يتحمل متطلبات عزم الدوران القصوى دون زيادة حجم المحرك . |
إشعار بالتوقف عن الإنتاج: تم إيقاف إنتاج هذا الطراز. بالنسبة للمشاريع الجديدة أو عمليات الاستبدال بكميات كبيرة، توصي شنايدر بـ ليكسيوم 62 مسلسل .
بيئة النظام: الدافع هو لا وحدة مستقلة. تم تصميمها كجزء من باك درايف نظام بيئي يتطلب وحدة تحكم PacController أو PacPC رئيسية عبر SERCOS .
بيئة البرمجة: يتم إجراء التكوين والإعداد عبر شركة شنايدر إلكتريك خبير الآلات (المعروف سابقًا باسم SoMachine) أو برنامج ELAU PacDrive .
خزانة التحكم فقط: بفضل تصنيف IP20، يجب تركيب هذا المحرك في خزانة كهربائية محمية .
الكابلات: يتطلب تشغيله محركًا ووحدة تحكم وكابلات SERCOS محددة .
A: إنهما نفس المنتج. MC-4/11/10/400 هو اسم الطراز/الطلب، بينما VDM01D10AA00 هو رمز المنتج المستخدم داخل نظام شنايدر إلكتريك .
A: يتطلب المحرك إمدادًا ثلاثي الأطوار من تيار متردد 380-480 فولت ويُصنف عند 10أ .
A: يستخدم نظامًا متكاملًا سيركوس واجهة، يتم توصيلها عادةً عبر كابل الألياف الضوئية بوحدة تحكم PacController .
A: نعم، إنه يدعم كلا الأمرين دورة واحدة ودورات متعددة معالجة المشفر المطلق .
A: هذا المنتج هو تم إيقاف إنتاجهتوصي شركة شنايدر إلكتريك بـ ليكسيوم 62 سلسلة كترقية رسمية .
A: تم تكوينه باستخدام نظام شنايدر إلكتريك خبير الآلات (المعروف سابقًا باسم SoMachine) أو برنامج ELAU PacDrive القديم .
A: تم تصميمه خصيصاً لـ باك درايف النظام البيئي. على الرغم من إمكانية دمجه في أنظمة أخرى، إلا أن الوظائف الكاملة (وخاصة مزامنة المحاور المتعددة) تعتمد على وحدة تحكم PacDrive .
A: فئة الحماية هي IP20مما يشير إلى أنه مخصص للتركيب داخل خزانة التحكم .
