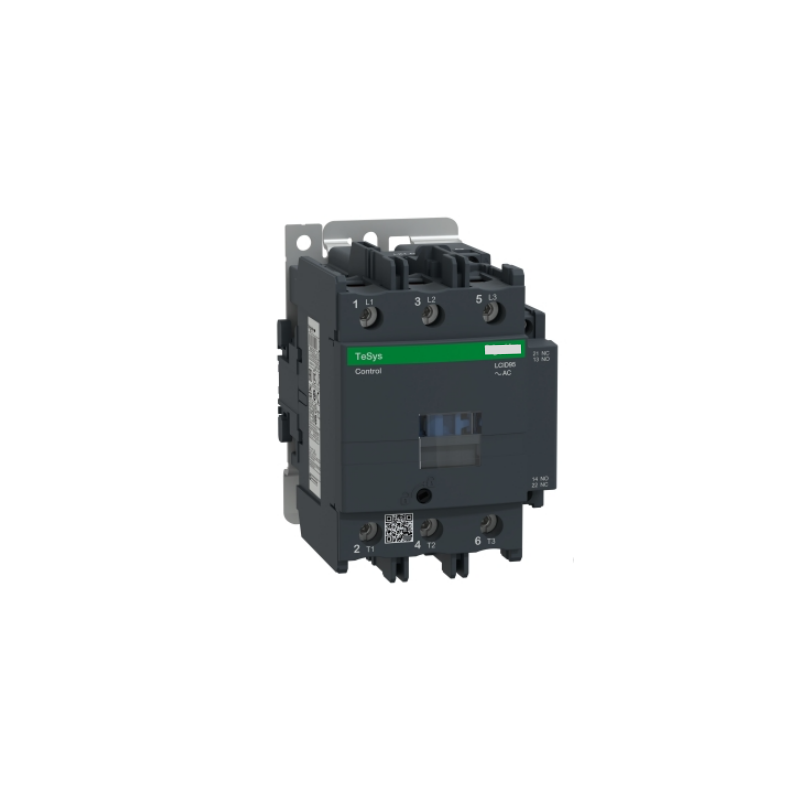

Schneider LC1D95M7C TeSys D 3-pole AC contactor 95A AC220V 50/60Hz 45kW 1NO+1NC Motor Control Schneider Spare Parts
LC1D95M7C contactor: Main contacts and coil terminals, screw connection, 1NO+1NC auxiliary contacts.
TeSys D LC1D95M7C 45kW Motor Starter, Power Switch, Industrial Automation Spare Parts

موصل شنايدر إلكتريك LC1D95M7C TeSys D IEC

ال شنايدر إلكتريك LC1D95M7C هو مُلامِس عالي القدرة، ثلاثي الأقطاب (3NO)، يعمل بالتيار المتردد، من سلسلة TeSys D. صُمم هذا المُلامِس خصيصًا لتطبيقات التحكم في المحركات وتبديل الطاقة عالية الأداء، ويبلغ تصنيفه 95 أمبير (AC-3)، ويتميز بملف 220 فولت تيار متردد 50/60 هرتز. يوفر هذا المُلامِس أداءً قويًا للآلات الصناعية الثقيلة، ويتميز بعمر كهربائي طويل، ويتوافق مع المعايير الدولية الرئيسية.

  • رقم الصنف :

    LC1D95M7C

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    China

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5days

  • وزن :

    1.61kg

  • الميزات الرئيسية



    ميزةوصف
    تصنيف تيار عاليتيار التشغيل المقنن 95 أمبير (AC-3 عند ≤440 فولت) و 125 أمبير (AC-1 عند ≤440 فولت)
    قوة محرك عاليةقادر على التحكم في محركات تصل قدرتها إلى 55 كيلوواط عند 500 فولت، وتصل قدرتها إلى 60 حصانًا عند 460/480 فولت.
    ملحقات مدمجةتتضمن الدائرة موصلين مساعدين مدمجين: موصل واحد مفتوح عادةً (NO) وموصل واحد مغلق عادةً (NC) (مع موصل مرآة مغلق عادةً NC) لتحسين التغذية الراجعة للدائرة.
    ملف التيار المتردددائرة تحكم بجهد 220 فولت، وتردد 50/60 هرتز، تتميز بتيار بدء تشغيل عالٍ يبلغ 245 فولت أمبير واستهلاك منخفض للطاقة عند التشغيل المستمر يبلغ 26 فولت أمبير.
    متانة طويلة الأمد4 ملايين دورة ميكانيكية وما يصل إلى 1.2 مليون دورة كهربائية (AC-3)
    غطاء واقٍيأتي مع غطاء واقٍ لتعزيز السلامة
    هيكل متينتصميم متين بعرض 127 مم، مزود بأطراف تثبيت لولبية لدوائر الطاقة حتى 50 مم²
    معايير متعددةيتوافق مع معايير IEC وUL وCSA وCCC وUKCA وCE، بمستوى موثوقية أمان B10d = 1.3 مليون دورة

    المواصفات الفنية

    الخصائص الرئيسية



    المعلمةمواصفة
    الشركة المصنعةشنايدر إلكتريك
    يتراوحTeSys Deca / TeSys D
    نوع المنتجموصل
    الاسم المختصر للجهازLC1D
    طلبالتحكم في المحرك، الحمل المقاوم
    فئات الاستخدامAC-1، AC-3، AC-3e، AC-4
    وصف الأعمدة3P (3 NO)

    التصنيفات التشغيلية



    المعلمةمواصفة
    [Ue] جهد التشغيل المقنن≤ 690 فولت تيار متردد 25...400 هرتز؛ ≤ 300 فولت تيار مستمر
    [أي] التيار التشغيلي المقنن95 أمبير (AC-3، ≤440 فولت، <60 درجة مئوية)
    125 أمبير (AC-1، ≤690 فولت، <60 درجة مئوية)
    [Uc] جهد دائرة التحكم220 فولت تيار متردد 50/60 هرتز
    قدرة المحرك (كيلوواط) - AC-345 كيلوواط (380-440 فولت)
    55 كيلوواط (500 فولت)
    45 كيلوواط (660-690 فولت)
    قدرة المحرك (حصان) - تيار متردد 360 حصان (460/480 فولت)
    60 حصان (575/600 فولت)
    [الثامن] التيار الحراري التقليدي للهواء الحر125 أمبير (دائرة الطاقة)، ​​10 أمبير (دائرة الإشارة)

    مواصفات التحكم والملف



    المعلمةمواصفة
    نوع دائرة التحكمتيار متردد بتردد 50/60 هرتز
    تقنية الملفاتبدون وحدة كاتم صوت مدمجة
    حدود جهد دائرة التحكمنطاق التشغيل: 0.8...1.1 ميكروكولوم (50 هرتز)؛ 0.85...1.1 ميكروكولوم (60 هرتز)
    حدود جهد التسرب0.3...0.6 وحدة ميكرومتر
    القدرة عند بدء التشغيل (VA)245 فولت أمبير عند تردد 50/60 هرتز، cosφ 0.75
    استهلاك الطاقة أثناء التشغيل (VA)26 فولت أمبير عند 50/60 هرتز، معامل القدرة 0.3
    تبديد الحرارة6-10 واط عند 50/60 هرتز
    تبديد الطاقة لكل قطب12.5 واط (AC-1)، 7.2 واط (AC-3)

    المتانة والتحويل



    المعلمةمواصفة
    المتانة الميكانيكية4 دراجات
    المتانة الكهربائية (AC-3)1.2 دورة ميكروثانية عند 95 أمبير، ≤440 فولت
    المتانة الكهربائية (AC-1)1.3 دورة في الدقيقة عند 125 أمبير
    أقصى معدل تشغيل3600 دورة/ساعة عند 60 درجة مئوية
    وقت الإغلاق20...35 مللي ثانية
    أوقات العمل6...20 مللي ثانية
    جهد تحمل النبضة المقنن8 كيلو فولت (IEC 60947)
    جهد العزل المقنن1000 فولت (IEC 60947-4-1)

    حماية من قصر الدائرة



    المعلمةمواصفة
    القدرة الإنتاجية المقدرة1100 أمبير عند 440 فولت
    قدرة الكسر المقدرة1100 أمبير عند 440 فولت
    تصنيف المصهر المرتبط (النوع 1)200 أمبير عند ≤ 690 فولت
    تصنيف المصهر المرتبط (النوع 2)160 أمبير/غرام عند ≤ 690 فولت
    القدرة على التحمل لفترة قصيرة (ICW)1100 أمبير (1 ثانية)، 800 أمبير (10 ثوانٍ)، 400 أمبير (1 دقيقة)

    المواصفات الميكانيكية



    المعلمةمواصفة
    عرض85 مم
    ارتفاع127 ملم
    عمق130 مم
    الوزن الصافيحوالي 1.588 كجم
    وضع التركيبسكة DIN، قاعدة (برغي)
    توصيلات دائرة الطاقةمشبك لولبي: 4-50 مم² (مرن) أو قضيب توصيل 3x16 مم
    توصيلات دائرة التحكممشبك لولبي: 1-4 مم²

    البيئة والشهادات



    المعلمةمواصفة
    درجة حرارة التشغيل المحيطة-40…60 درجة مئوية (مع تخفيض القدرة حتى 70 درجة مئوية)
    درجة حرارة التخزين-60…80 درجة مئوية
    ارتفاع التشغيليصل مداه إلى 3000 متر دون تخفيض القدرة
    درجة حماية الملكية الفكريةIP20 (الوجه الأمامي) / IP2X (IEC 60529)
    فئة الجهد الزائد3
    درجة التلوث3
    شهادات المنتجCCC، CE، UKCA، CSA، UL
    مستوى موثوقية السلامةB10d = 1.3 مليون دورة (الحمل الاسمي، EN/ISO 13849-1)
    حالة RoHSتختلف المعلومات؛ تحقق من المورد.

    التطبيقات

    يُعدّ LC1D95M7C موصلاً عالي الطاقة مناسباً للتطبيقات الصناعية الثقيلة:

    • التحكم في المحركتشغيل وإيقاف وتبديل محركات التيار المتردد الكبيرة في الضواغط والمضخات والمراوح والآلات الثقيلة

    • تبديل الطاقة: تبديل الأحمال المقاومة والحثية في لوحات التحكم الصناعية

    • الآلات الثقيلةمعدات التعدين، وأنظمة النقل، والكسارات، وآلات البثق

    • أنظمة التدفئة والتهوية وتكييف الهواءمعدات التكييف والتهوية التجارية والصناعية الكبيرة

    • بناء الألواح: التكامل مع مراكز التحكم في المحركات (MCCs) للتحكم الموزع

    فوائد



    فائدةوصف
    أداء عالي التحمليدعم تصنيف 95 أمبير AC-3 أحمال المحركات الكبيرة التي تصل إلى 55 كيلو وات، مما يجعله مناسبًا للبيئات الصناعية الصعبة
    عمر تشغيلي طويلتضمن 4 ملايين دورة ميكانيكية و1.2 مليون دورة كهربائية تشغيلًا موثوقًا به على مدى سنوات من الخدمة
    تقنية الملفات الموثوقةيقلل استهلاك الطاقة المنخفض الذي يبلغ 26 فولت أمبير فقط من هدر الطاقة وتوليد الحرارة
    الملحقات المتكاملةتساهم نقاط التلامس المساعدة المدمجة 1NO+1NC (مع نقطة تلامس معكوسة وفقًا لمعيار IEC 60947-4-1) في إلغاء تكاليف الملحقات المنفصلة
    جاهزية السلامةتتيح وصلة المرآة المغلقة عادةً تغذية راجعة لدائرة السلامة وفقًا لمعايير ISO 13849-1

    ملاحظات هامة

    • يُعدّ LC1D95M7C جزءًا من سلسلة TeSys D مع ملف تيار متردد قياسي

    • "M7" يشير رقم القطعة إلى جهد ملف التيار المتردد 220 فولت

    • يتضمن الموصل غطاء واقٍ لسلامة الواجهة الأمامية IP20

    • للحماية من الحمل الزائد، قم بإقرانه بـ مرحل الحماية الحرارية من الحمل الزائد TeSys LRD في النطاق المناسب

    • يحتوي الموصل لا يوجد وحدة حماية مدمجة من زيادة التيارقد يكون الكبح الخارجي مطلوبًا لبعض التطبيقات

    • بالنسبة للتطبيقات ذات تيار البدء العالي، تحقق من تنسيق النوع 2 باستخدام مصهرات gG بقدرة 160 أمبير

    التعليمات

    س1: ما هو التيار المقنن لـ LC1D95M7C؟

    A: التيار التشغيلي المقنن هو 95 أ في فئة استخدام التيار المتردد 3 (بدء تشغيل المحرك) و 125 أ في فئة AC-1 (الأحمال المقاومة) عند ≤440 فولت و <60 درجة مئوية .

    س2: ما هي أقصى قدرة للمحرك التي يمكن لجهاز LC1D95M7C التحكم بها؟

    A: عند جهد 380-440 فولت تيار متردد في فئة AC-3، يمكنه التحكم في المحركات حتى 45 كيلوواطعند جهد 500 فولت تيار متردد، يمكنه التحكم بما يصل إلى 55 كيلوواطبحسب تصنيفات HP، فإنه يتحمل حتى 60 حصان عند 460/480 فولت .

    س3: ما هو جهد الملف الذي يتطلبه LC1D95M7C؟

    A: يعمل الموصل على 220 فولت تيار متردد 50/60 هرتز دائرة التحكم. يشير الرمز "M7" في رقم القطعة إلى جهد هذا الملف .

    س4: هل يحتوي LC1D95M7C على نقاط اتصال مساعدة مدمجة؟

    A: نعم، يأتي معها 1 موصلات مساعدة مفتوحة عادةً + 1 موصلات مساعدة مغلقة عادةًجهة الاتصال في ولاية كارولاينا الشمالية هي عدسات لاصقة عاكسة معتمد لتطبيقات التغذية الراجعة للسلامة (وفقًا للمعيار IEC 60947-4-1) .

    س5: ما هو التحمل الكهربائي لهذا الموصل؟

    A: المتانة الكهربائية هي 1.2 مليون دورة عند تشغيل التيار المتردد 95 أمبير من النوع AC-3 و 1.3 مليون دورة عند تشغيل تيار متردد 125 أمبير .

    س6: هل يحتوي الموصل على مانع للتيار الزائد مدمج؟

    A: لا، هذا النموذج يأتي بدون وحدة حماية مدمجة من زيادة التيارقد يكون من الضروري استخدام نظام حماية خارجي من ارتفاع التيار الكهربائي حسب التطبيق الذي تستخدمه. .

    س7: ما هي الشهادات التي يحملها هذا المنتج؟

    A: هذا صحيح CCC، CE، UKCA، CSA، وUL الشهادات، لضمان الامتثال للمعايير الدولية .

    س8: ما هي الأبعاد الفيزيائية لـ LC1D95M7C؟

    A: الأبعاد التقريبية: ارتفاع 127 مم × عرض 85 مم × عمق 130 مميبلغ وزنه حوالي 1.588 كجم .

    س9: ما الفرق بين فئتي الاستخدام AC-3 و AC-1؟

    A: AC-1 يُستخدم للأحمال المقاومة (مثل التدفئة) بتيار مقنن يبلغ 125 أمبير. AC-3 يُستخدم هذا النوع من المحركات لبدء تشغيل المحركات (محركات القفص السنجابي) وتبديلها بتيار مقنن 95 أمبير. يتميز AC-3 بتيارات بدء تشغيل أعلى، ولذلك فإن تصنيف التيار المستمر الخاص به أقل. .

    س10: ما هو الحد الأقصى لتردد التشغيل؟

    A: معدل التشغيل الأقصى هو 3600 دورة في الساعة في درجات حرارة محيطة أقل من 60 درجة مئوية .
