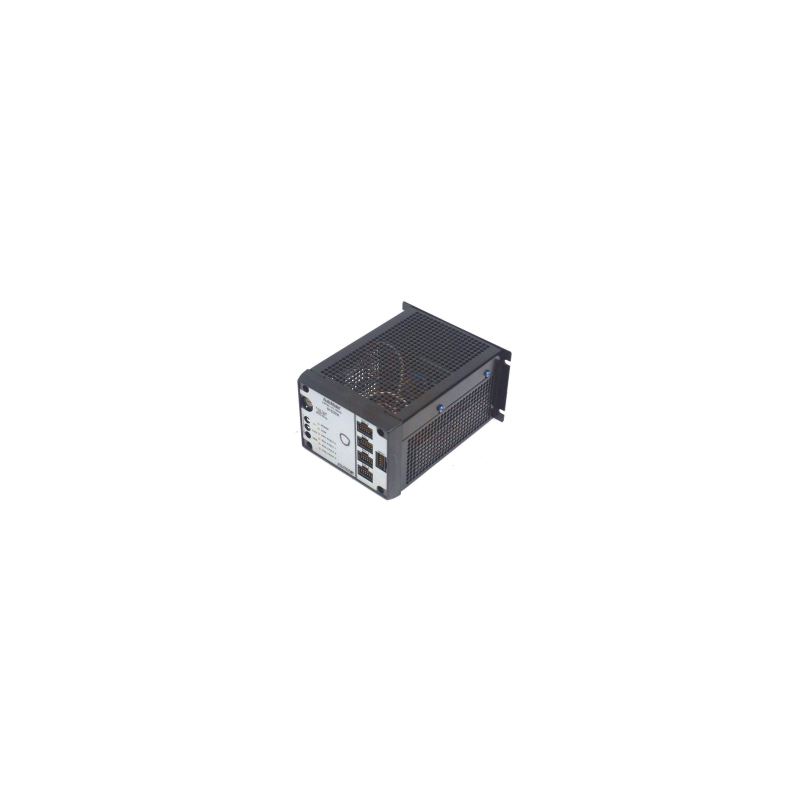

مولد عداد دورات المحرك من شركة ريلاينس إلكتريك 63002-R

ريلاينس63002-R

مزيد من التفاصيل

الميزات الرئيسية

المواصفات الفنية

عام

كهربائي

ميكانيكياً

أداء

البيئة والامتثال

التطبيقات

يُعد مولد مقياس سرعة الدوران 63002-R مناسبًا للتطبيقات الصناعية التي تتطلب تغذية راجعة دقيقة للسرعة:

• أنظمة القيادة ذات الحلقة المغلقة: يوفر تغذية راجعة لمحركات التيار المستمر لتنظيم السرعة بدقة

• صيانة الأنظمة القديمةبديل مباشر لعدادات سرعة الدوران القديمة من نوع Reliance في المعدات الحالية

• مناولة الموادأنظمة النقل بالناقلات والمواد التي تتطلب سرعة سير ثابتة

• آلات الورق والتحويلتطبيقات التحكم في الشد ومزامنة السرعة

• خطوط البثق والمعالجةمراقبة دقيقة للسرعة في العمليات المستمرة

• حلقات المؤازرة: استقرار النظام والتغذية الراجعة في دوائر التحكم

كيف يعمل

يعمل جهاز 63002-R وفقًا لمبدأ مولد التاكومتر: فهو ينتج جهدًا كهربائيًا يتناسب طرديًا مع سرعة دوران عموده عند توصيله بمحرك أو عمود دوران، يقوم المولد بتحويل الدوران الميكانيكي إلى إشارة جهد تيار مستمر تناظرية. ثم تُرسل هذه الإشارة إلى وحدة تحكم أو مؤشر، مما يوفر بيانات السرعة في الوقت الفعلي لأغراض التنظيم والمراقبة. .

يوفر استخدام خرج التيار المستمر تغذية راجعة مستقرة ومنخفضة التموج (عادةً <2٪ مما يسمح للمحرك المتصل بالحفاظ على تحكم سلس في المحرك، مما يمنع التذبذب أو الاهتزاز أثناء التشغيل .

ملاحظات هامة

• هذا مكون قديم صُنعت في الأصل في عام 1963 أو قبله؛ قد تتوفر وحدات جديدة كمخزون قديم جديد (NOS) أو مُجددة.

• يمكن العثور على 63002-R أيضًا تحت بالدور ريلاينس أو شركة ABB تغيير العلامة التجارية نتيجة للتغييرات المؤسسية

• أرقام القطع 63002 و 63002R تعتبر متغيرات قابلة للتبديل

• سليم التحقق من القطبية يُعدّ هذا الأمر ضروريًا أثناء التركيب؛ فقد يؤدي التوصيل غير الصحيح إلى سرعات خطيرة.

• يتميز المولد بتصميم تيار مستمر من نوع الفرش ويتطلب صيانة دورية، بما في ذلك تنظيف المبدل واستبدال الفرش

التعليمات

س1: ما هي وظيفة 63002-R؟

A: يُعدّ مولد سرعة الدوران 63002-R مولدًا يعمل بالتيار المستمر، حيث يحوّل سرعة الدوران إلى إشارة جهد تيار مستمر متناسبة. وهو يوفر تغذية راجعة للسرعة لوحدات التحكم في المحركات، مما يُمكّن من تنظيم سرعة المحرك بدقة في أنظمة الأتمتة الصناعية. .

س2: ما هو جهد الخرج لجهاز 63002-R؟

A: تمت معايرة المولد لإنتاج 28.0 فولت تيار مستمر بسرعة عمود تبلغ 1000 دورة في الدقيقة .

س3: ما هو نطاق سرعة مولد التاكومتر هذا؟

A: معدل سرعة الدوار من 100 دورة في الدقيقة (حمولة كاملة منخفضة) إلى 3000 دورة في الدقيقة (حمولة كاملة عالية) .

س4: ما هو رقم تعريف المخزون الوطني (NSN) لهذا الجزء؟

A: رقم المخزون الوطني هو 6680-00-618-9306 .

س5: هل يمكن استبدال 63002-R بـ 63002؟

A: نعم، أرقام القطع 63002 و 63002R مدرجة كبدائل قابلة للتبديل وتشترك في نفس رقم تعريف المخزون الوطني (NSN). .

س6: هل لا يزال طراز 63002-R قيد الإنتاج؟

A: هذا مكون قديم، وقد أوقفت جميع الشركات المصنعة الأصلية إنتاج هذا الطراز. ومع ذلك، قد يظل متوفرًا كوحدات جديدة قديمة أو مجددة من خلال موردي أنظمة الأتمتة الصناعية. .

س7: هل يحتوي هذا الجزء على مواد خطرة؟

A: مؤشر المواد الخطرة هو Nمما يشير إلى عدم تحديد أي مواد خطرة لهذا الرقم الوطني للمخزون. .

س8: ما هي دقة جهاز 63002-R؟

A: نطاق الدقة هو ±1.0% من الناتج المُعاير .

س9: ما نوع الصيانة التي يتطلبها هذا المقياس؟

A: باعتباره مولد تيار مستمر من نوع الفرش، فإنه يتطلب صيانة دورية، تشمل فحص وتنظيف المبدل، واستبدال الفرش عند تلفها. يوصى بإجراء فحوصات سنوية للتطبيقات الصناعية. .

س10: هل يمكن تركيب جهاز 63002-R عموديًا؟

A: نعم، الوحدة تدعم كلا الأمرين أفقي وعمودي مواضع التركيب .
