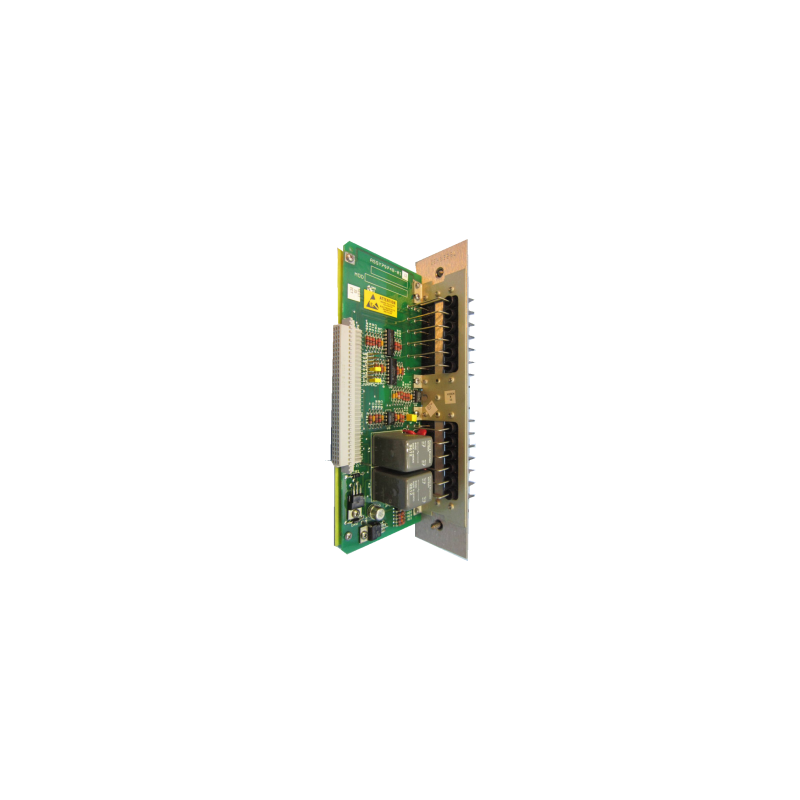

لوحة حماية الجهد الزائد (OLVC) من شركة ريلاينس إلكتريك 0-52808-2

الميزات الرئيسية

المواصفات الفنية

تخطيط اللوحة والمؤشرات

يتميز الطراز 0-52808-2 بترتيب مميز لمصابيح LED على اللوحة الأمامية:

مجموعة مصابيح LED العلوية:

• مقارن فولت الذراع — يراقب حالة مقارن جهد المحرك

• تسلسل الطور — يشير إلى حالة تسلسل الطور

• مستلزمات ميدانية — يوضح حالة الإمداد الميداني

مجموعة مصابيح LED السفلية:

• عطل في الحمل الزائد — يضيء عند اكتشاف حالة التحميل الزائد

• خطأ في معهد الهندسة والتكنولوجيا — يشير إلى حالة عطل في نظام الفصل الإلكتروني الفوري (IET)

يقع زر إعادة الضبط الأحمر في المنتصف بين مجموعتي مصابيح LED، مما يتيح سهولة الوصول إليه لإعادة ضبط الأعطال..

التطبيقات

لوحة OLVC رقم 0-52808-2 مناسبة لما يلي:

• أنظمة محركات التردد المتغير (VFD) من ريلاينس ماكس باك

• حماية محرك القيادة ومراقبة الجهد

• الكشف عن أعطال الحمل الزائد وعزلها

• تسلسل الطور ومراقبة خط الجهد

• استكشاف أعطال وصيانة أنظمة التحكم في المحركات الصناعية

• إصلاح أنظمة القيادة ودعم المعدات القديمة

التوافق

متوافق مع:

• أنظمة قيادة ريلاينس إلكتريك ماكس باك

• رفوف محركات ريلاينس إلكتريك التي تتطلب وظائف وحدة OLVC

• الأنظمة التي تستخدم إصدارات Baldor-Reliance أو إصدارات تحمل علامة ABB التجارية من هذه الوحدة

• بيئات الأتمتة الصناعية مع بنية محرك MaxPak

بديل / بديل مباشر لـ:

• وحدات ريلاينس إلكتريك 0-52808-2 الأصلية أو المستعملة

• مكافئات بالدور-ريلاينس 0-52808-2

• إصدارات ABB التي تحمل علامة 0-52808-2 (لوحات قديمة متعددة العلامات التجارية)

جدول مرجعي للسلسلة

تتضمن سلسلة 0-52808 عدة إصدارات بتكوينات مختلفة:

ملاحظات هامة

• هذا مكون قديم؛ وعادةً ما يتم الحصول على الوحدات المستعملة والمجددة كبدائل مباشرة في حالات الصيانة واستكشاف الأعطال وإصلاحها.

• تتوفر معلومات شاملة حول التركيب والتشغيل في منشورات شركة ريلاينس إلكتريك الأصلية، بما في ذلك كتيبات المنتجات وأدلة المستخدم وبيانات المنتج.

• نظراً لقدم هذا الجهاز، يُنصح باتباع إجراءات التعامل السليم والاحتياطات اللازمة للحماية من التفريغ الكهروستاتيكي أثناء التركيب والإزالة.

التعليمات

س1: ما هي الوظيفة الأساسية للوحة 0-52808-2؟

A: لوحة التحكم في الجهد الزائد 0-52808-2 مصممة لتوفير الحماية من الحمل الزائد والجهد الزائد في أنظمة محركات ريلاينس إلكتريك ماكس باك. تراقب هذه اللوحة معايير حيوية مثل جهد المحرك، وتسلسل الأطوار، وتغذية المجال، وحالات الأعطال، مع مؤشرات LED توفر معلومات تشخيصية فورية..

س2: هل المنتج 0-52808-2 متوافق مع أنظمة القيادة غير التابعة لشركة ريلاينس؟

A: صُممت هذه اللوحة خصيصًا لرفوف محركات ريلاينس إلكتريك، وخاصة أنظمة ماكس باك. ورغم أنها قد تتناسب ظاهريًا مع رفوف أخرى تستخدم نفس تكوين موصل اللوحة الخلفية، إلا أنه لا يمكن ضمان التشغيل السليم خارج أنظمة محركات ريلاينس. قد تحمل بعض الإصدارات علامات ABB أو Baldor-Reliance نتيجةً لتغييرات في الشركة، ولكن التوافق الوظيفي يظل قائمًا مع معدات ريلاينس..

س3: ماذا تعني مؤشرات LED الخمسة؟

A: توفر مصابيح LED معلومات تشخيصية: مقارن فولت الذراع يراقب حالة مقارن جهد المحرك؛ تسلسل الطور يشير إلى صحة تسلسل المراحل؛ مستلزمات ميدانية يعرض حالة طاقة المجال؛ عطل في الحمل الزائد يضيء عند اكتشاف حالة التحميل الزائد؛ خطأ في معهد الهندسة والتكنولوجيا يشير إلى عطل في الفصل الإلكتروني الفوري.

س4: هل يمكنني استخدام 0-52808-2 كبديل لـ 0-52808-1 أو 0-52808-3؟

A: على الرغم من أن هذه اللوحات تحمل نفس رقم السلسلة، إلا أنها تختلف في التكوينات ومصممة لتطبيقات مختلفة. تحتوي اللوحة 0-52808-2 (OLVC) على 5 مصابيح LED وهي مخصصة لأنظمة MaxPak، بينما تتميز اللوحتان -1 (OLVA) و-3 (OLVD) بميزات مختلفة. تأكد من توافقها مع نظام التشغيل الخاص بك قبل استبدالها..

س5: أين يمكنني العثور على وثائق التركيب والصيانة؟

A: توفر منشورات شركة ريلاينس إلكتريك الأصلية، بما في ذلك كتيبات المنتجات وأدلة المستخدم وجداول البيانات، معلومات مفصلة حول التركيب والتشغيل والصيانة. هذه الموارد متاحة من خلال العديد من أرشيفات وثائق الأتمتة الصناعية وموردي الطرف الثالث..

س6: لماذا قد تحمل لوحتي علامة ABB أو Baldor-Reliance؟

A: نتيجةً لعمليات الاستحواذ والتغييرات في هيكل الشركة بمرور الوقت، تم تسويق لوحات ريلاينس إلكتريك أحيانًا تحت علامتي بالدور-ريلاينس أو إيه بي بي. سيظل رقم القطعة 52808-2 ثابتًا بغض النظر عن العلامة التجارية. هذا لا يؤثر على الأداء..

س7: ما الذي يجب عليّ فحصه إذا كان مؤشر LED الخاص بعطل الحمل الزائد مضاءً؟

A: يشير مؤشر LED الخاص بعطل الحمل الزائد إلى اكتشاف حالة حمل زائد. اضغط على زر إعادة الضبط الأحمر لإزالة العطل بعد معالجة السبب الرئيسي. إذا استمر العطل، فتحقق من حمل المحرك المتصل وإعدادات القيادة، وتأكد من أن حجم النظام مناسب للتطبيق. راجع وثائق Reliance الأصلية للاطلاع على إجراءات استكشاف الأخطاء وإصلاحها بالتفصيل..

س8: هل لا يزال المنتج 0-52808-2 قيد الإنتاج؟

A: يُعدّ المكوّن 0-52808-2 مكوّنًا قديمًا ولم يعد يُصنّع. تتوفر وحدات مستعملة ومجددة ووحدات جديدة من المخزون القديم (NOS) من خلال موردي خدمات ما بعد البيع لأنظمة الأتمتة الصناعية لأغراض الصيانة والإصلاح..
