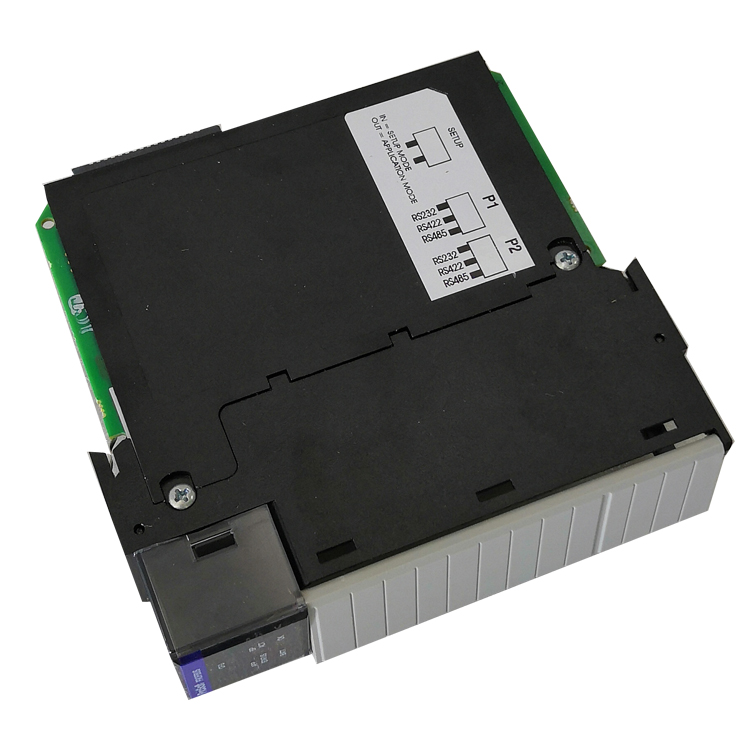

ال ProSoft MVI56-MBP وحدة واجهة شبكة ثنائية المنافذ Modbus Plus قوية مصممة لـ روكويل أوتوميشن كونترول لوجيكس هذه المنصة. تتيح هذه الوحدة أحادية الفتحة والمتوافقة مع اللوحة الخلفية التكامل السلس بين معالجات ControlLogix وشبكات Modbus Plus، مما يسد الفجوة بين أنظمة التحكم Allen-Bradley ووحدات التحكم المنطقية القابلة للبرمجة Modicon أو الأجهزة الأخرى المتوافقة مع Modbus Plus. .
تعمل الوحدة كجهاز نظير على شبكة Modbus Plus، بينما تعمل في الوقت نفسه كوحدة إدخال/إخراج للوحة الخلفية ControlLogix. تصميم ثنائي المنافذ و مساحة تسجيل تتسع لـ 4000 كلمة توفير إمكانيات قوية وعالية السرعة لتبادل البيانات لتطبيقات الأتمتة الصناعية المتطلبة.
رقم الصنف :
MVI56-MBPالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1.5kgوصف المنتج
وحدة اتصال ثنائية المنفذ ProSoft MVI56-MBP Modbus Plus
بوابة Modbus Plus عالية الأداء لمعالجات ControlLogix
| رقم الموديل | MVI56-MBP |
| مكان المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد/وزن | 1.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
منافذ Modbus Plus المزدوجة: يوفر موصلان أنثويان من نوع DB9 اتصالاً احتياطياً أو اتصالاً مزدوجاً بالشبكة لتعزيز الموثوقية والمرونة
وظائف السيد والتابع: يدعم كلاً من الوضع الرئيسي والوضع التابع، مما يتيح الاتصال المباشر بين الأجهزة مع معالجات Modicon وأجهزة Modbus Plus الأخرى مثل المحركات والمرحلات وأجهزة مراقبة الطاقة.
مساحة تسجيل 4000 كلمة: تتيح قاعدة البيانات الداخلية الكبيرة تبادل البيانات بكفاءة بين معالج ControlLogix وشبكة Modbus Plus
نقل البيانات غير المتزامن: يتم نقل البيانات من معالج ControlLogix بشكل غير متزامن مع إجراءات شبكة Modbus Plus، مما يحسن أداء النظام بشكل عام
تبادل البيانات العالمي: يتبادل بنشاط البيانات الواردة/الصادرة العالمية (بحد أقصى 32 كلمة لكل عقدة) مع إعطاء الأولوية لأنواع البيانات هذه لنقل بيانات التحكم بسرعة عالية
دعم قيادي شامل: ما يصل إلى 100 أمر رئيسي قابل للتكوين مع إمكانيات الاستقصاء المشروط والمستمر
تكوين مرن: عناوين العقد القابلة للتكوين بواسطة البرمجيات (1-64)، وأحجام البيانات العامة، وتخصيص الذاكرة
موثوقية على مستوى الصناعة: نطاق واسع لدرجة حرارة التشغيل (من 0 درجة مئوية إلى 60 درجة مئوية)، وتحمل الصدمات حتى 30 جرامًا، وهيكل قوي من الألومنيوم
سهولة التكامل: لوحة خلفية أحادية الفتحة متوافقة مع 1756؛ تتضمن ملف منطق سلمي نموذجي وتدعم RSLogix 5000/Studio 5000
أدوات التشخيص: منفذ مدمج للتكوين/التصحيح ومؤشرات حالة LED لحالة الوحدة، ونقل البيانات عبر اللوحة الخلفية، والنشاط التسلسلي
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | تقنية برو سوفت |
| رقم الموديل | MVI56-MBP |
| نوع المنتج | وحدة واجهة الشبكة ثنائية المنفذ Modbus Plus |
| منصة | نظام التحكم الآلي من روكويل (هيكل 1756) |
| متطلبات المساحة | فتحة واحدة |
| المعلمة | التفاصيل |
|---|---|
| بروتوكول | مودبوس بلس |
| منافذ الاتصال | 2 × DB9 أنثى (موصلات Modbus Plus القياسية) |
| موصلات مودبوس بلس | موصلان أنثويان من نوع DB9 Modbus Plus القياسي |
| منفذ التصحيح/التهيئة | منفذ RJ45 واحد (RS-232) مع كابل DB-9M مرفق |
| معدل الباود | 57,600 بت في الثانية (ثابتة) |
| تنسيق البيانات | 1 بداية، 8 بيانات، بدون تكافؤ، 1 إيقاف |
| المعلمة | التفاصيل |
|---|---|
| دعم قائمة الأوامر | ما يصل إلى 200 أمر |
| رموز الوظائف المدعومة (الرئيسية) | 3، 16 |
| أنواع الاستطلاعات | استطلاع قائمة الأوامر المشروط والمستمر |
| أوامر الأحداث | أوامر كتابة البتات والسجلات التي تعمل بالأحداث (يتم التحكم فيها بواسطة منطق السلم) |
| دعم البث | يدعم إرسال أوامر البث |
| معالجة الأخطاء | رموز أخطاء حالة الاتصال التي تم إرجاعها إلى منطق السلم لكل أمر |
| المعلمة | التفاصيل |
|---|---|
| رموز الوظائف المدعومة (التابع) | 1، 2، 3، 4، 5، 6، 15، 16 |
| دعم البث | يدعم أوامر البث من المضيف |
| الإبلاغ عن الأخطاء | تم إرجاع رموز أخطاء الاتصال إلى منطق السلم |
| المعلمة | التفاصيل |
|---|---|
| البيانات العالمية | 32 كلمة كحد أقصى لكل عقدة |
| بيانات عالمية خارجية | 32 كلمة كحد أقصى لكل عقدة |
| أولوية | نقل البيانات ذات الأولوية العالية لبيانات التحكم |
| المعلمة | التفاصيل |
|---|---|
| تيار اللوحة الخلفية (5 فولت تيار مستمر) | 800 مللي أمبير |
| تيار اللوحة الخلفية (24 فولت تيار مستمر) | 3 مللي أمبير |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية (من -40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية | من 5% إلى 95% (بدون تكثيف) |
| صدمة (عملياتية) | 30 غرام |
| صدمة (غير تشغيلية) | 50 غرام |
| اهتزاز | 5 غرام من 10 إلى 150 هرتز |
| مؤشرات LED | حالة الوحدة، حالة نقل البيانات عبر اللوحة الخلفية، حالة التطبيق، النشاط التسلسلي |
| وزن | الوزن التقريبي: 0.28 - 0.63 كجم |
| المعلمة | التفاصيل |
|---|---|
| عنوان العقدة | من 1 إلى 64 (قابل للتكوين بواسطة البرنامج) |
| دعم التوجيه | جميع مستويات توجيه Modbus Plus الخمسة |
| أقصى عدد للكلمات المقروءة/المكتوبة | 100 كلمة |
| نقل بيانات الوحدة | من 0 إلى 4000 كلمة |
يتم نشر وحدة MVI56-MBP في مجموعة واسعة من القطاعات الصناعية التي تتطلب اتصال Modbus Plus :
| صناعة | طلب |
|---|---|
| السيارات | التحكم في خط الإنتاج باستخدام أنظمة Modicon و ControlLogix المختلطة |
| معالجة الأغذية | تكامل التحكم في العمليات بين منصات PLC المختلفة |
| التعدين | أنظمة مناولة المواد والتحكم في السيور الناقلة |
| النفط والغاز | مراقبة خطوط الأنابيب والتحكم في المنصات البحرية |
| لب الورق والورق | التحكم المتكامل في العمليات مع أجهزة Modbus Plus القديمة |
| المياه/مياه الصرف الصحي | تكامل نظام التحكم الإشرافي وتحصيل البيانات (SCADA) لمحطة الضخ ومرفق المعالجة |
