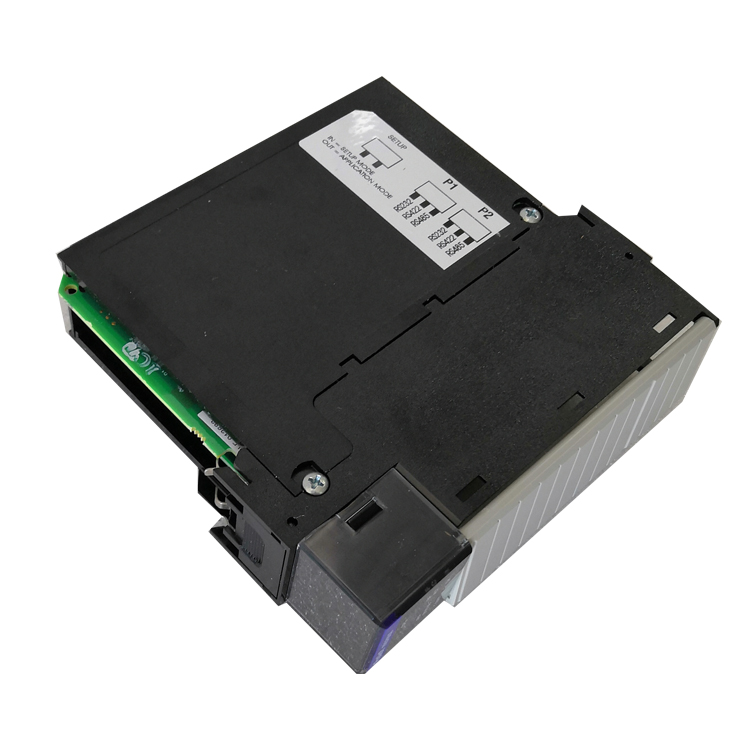

ال ProSoft MVI56-HART وحدة اتصال رئيسية متعددة النقاط عالية الأداء بتقنية HART (محول الإرسال عن بعد القابل للعنونة على الطرق السريعة) مصممة لـ روكويل أوتوميشن كونترول لوجيكس منصةيوفر هذا الحل أحادي الفتحة والمثبت داخل الرف تكاملاً سلساً بين معالجات ControlLogix وأجهزة الحقل التي تدعم بروتوكول HART مثل أجهزة إرسال الضغط ودرجة الحرارة والمستوى والتدفق.
ميزات الوحدة أربع قنوات رئيسية مستقلة لبروتوكول HARTيدعم كل منها ما يصل إلى 15 جهازًا في وضع النقاط المتعددة، مما يتيح الاتصال بما يصل إلى 60 جهازًا ميدانيًا من نوع HART من وحدة واحدة.. يعمل كجهاز رئيسي HART، حيث يقوم بتوليد إشارة Bell 202 FSK (مفتاح تحويل التردد) متراكبة على الإشارة التناظرية 4-20 مللي أمبير للاتصال الرقمي ثنائي الاتجاه.
رقم الصنف :
MVI56-HARTالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1kgوصف المنتج
وحدة اتصال رئيسية متعددة النقاط لبروتوكول HART من ProSoft MVI56-HART
واجهة رئيسية رباعية القنوات بتقنية HART لجهاز ControlLogix
| رقم الموديل | MVI56-HART |
| مكان المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد/وزن | 1 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
4 قنوات رئيسية مستقلة لتقنية هارت: يمكن تهيئة كل قناة بشكل مستقل، حيث تدعم ما يصل إلى 15 جهازًا لكل قناة، بإجمالي يصل إلى 60 جهازًا ميدانيًا بتقنية HART.
دعم نقاط التوصيل المتعددة والاتصال من نقطة إلى نقطة: يدعم كلاً من وضع الاتصال من نقطة إلى نقطة (عنوان الجهاز التابع 0) ووضع الاتصال متعدد النقاط (عناوين الأجهزة التابعة من 1 إلى 15).
99 أمرًا قابلاً للتكوين لكل منفذ: يدعم أوامر HART العامة، والممارسات الشائعة، وأوامر HART الخاصة بالأجهزة للوصول الشامل إلى الجهاز
وظيفة الاستطلاع التلقائي: يقوم الجهاز تلقائيًا بالكشف عن الأجهزة على كل قناة واستطلاعها، وتخزين البيانات في قاعدة البيانات الداخلية للوحدة لتسهيل الإعداد وسرعة التثبيت.
وضع الاتصال المتقطع: يُمكّن من تحديث البيانات بمعدل 3-4 تحديثات في الثانية للحصول على بيانات عالية السرعة من أجهزة محددة
دعم رئيسي مزدوج: تدعم كل قناة كلاً من الأجهزة الرئيسية والثانوية (مثل أجهزة الكمبيوتر الشخصية، أو أدوات التكوين المحمولة، أو نظام التحكم الموزع)، مما يوفر وصولاً مرنًا إلى البيانات
التكامل المباشر مع ControlLogix: يتواصل عبر لوحة التحكم الخلفية ControlLogix مع صورة إدخال بحجم 500 بايت وصورة إخراج بحجم 496 بايت لتحقيق إنتاجية بيانات سريعة
قاعدة البيانات الداخلية: 5000 سجل من 16 بت (5000 كلمة) لتخزين ونقل البيانات بين الوحدة والمعالج
متوافق مع RSLogix 5000/Studio 5000: يتم إجراء عمليات التهيئة والمراقبة باستخدام برنامج RSLogix 5000/Studio 5000 مع كائنات بيانات محددة من قبل المستخدم
موثوقية على مستوى الصناعة: صُممت هذه المنتجات للبيئات القاسية، حيث تتميز بتحمل الصدمات التشغيلية حتى 30 جرامًا ونطاق واسع لدرجة حرارة التشغيل.
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | شركة برو سوفت للتكنولوجيا / شركة روكويل أوتوميشن |
| رقم الموديل | MVI56-HART |
| نوع المنتج | وحدة واجهة الشبكة متعددة النقاط الرئيسية لبروتوكول HART |
| منصة | نظام التحكم الآلي من روكويل (هيكل 1756) |
| متطلبات المساحة | فتحة واحدة |
| نوع الرف | محلي أو عن بعد |
| المعلمة | التفاصيل |
|---|---|
| قنوات هارت | 4 منافذ رئيسية مستقلة لبروتوكول هارت |
| بروتوكول | هارت (بيل 202 إف إس كيه) بسرعة 1200 باود |
| عدد الأجهزة لكل منفذ | حتى 15 جهازًا (إجمالي يصل إلى 60 جهازًا) |
| أوامر الممارسة العامة والشائعة لكل منفذ | 99 |
| أنواع الأوامر المدعومة | عام (00-03، 06-09، 11-22)، ممارسة شائعة (33-83، 105-110)، خاص بالجهاز |
| الأوضاع المدعومة | الاتصال من نقطة إلى نقطة (العنوان 0) والاتصال متعدد النقاط (العناوين من 1 إلى 15) |
| وضع التصوير المتتابع | 3-4 تحديثات للبيانات في الثانية |
| الدعم الرئيسي | رئيسي أساسي وثانوي لكل قناة |
| المعلمة | التفاصيل |
|---|---|
| تيار اللوحة الخلفية (5 فولت تيار مستمر) | 800 مللي أمبير |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| صدمة (عملياتية) | 30 غرام |
| وزن | الوزن التقريبي: 0.3-0.8 كجم (0.66-1.76 رطل) |
| تصنيف الحماية | IP20 |
| الشهادات | CE، UL |
| المعلمة | التفاصيل |
|---|---|
| حجم الصورة المدخلة | 500 بايت |
| حجم الصورة الناتجة | 496 بايت |
| معدل التحديث النموذجي | من 1 إلى 10 مللي ثانية |
| قاعدة البيانات الداخلية | 5000 سجل 16 بت |
تُعد وحدة MVI56-HART مثالية للتطبيقات الصناعية التي تتطلب الوصول إلى بيانات جهاز HART بما يتجاوز إشارة التيار التناظري القياسية 4-20 مللي أمبير:
| صناعة | طلب |
|---|---|
| الكيماويات والتكرير | مراقبة العمليات والتحكم بها باستخدام أجهزة إرسال الضغط ودرجة الحرارة والتدفق بتقنية HART |
| النفط والغاز | أنظمة توزيع الغاز والسوائل؛ محطات مراقبة بحرية عن بعد |
| المياه/مياه الصرف الصحي | مراقبة محطة الضخ وجمع البيانات |
| المستحضرات الصيدلانية | التحكم في عمليات الدفعات باستخدام أجهزة HART |
| توليد الطاقة | مراقبة أجهزة الغلايات والتوربينات |
تشمل أجهزة HART المدعومة ما يلي:
أجهزة إرسال الضغط
أجهزة إرسال درجة الحرارة
عدادات التدفق
أجهزة قياس مستوى السائل
المحركات والموضعات
