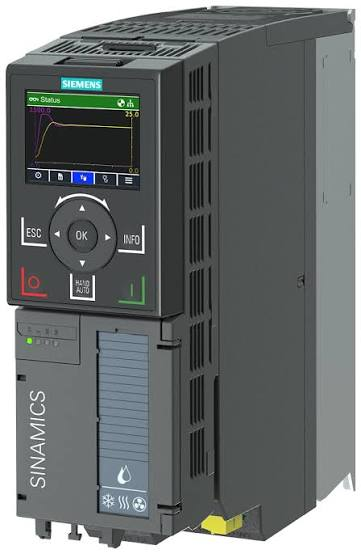

ال سيمنز 6SL3220-3YE48-0UF0 هو محول البنية التحتية SINAMICS G120X بقدرة مصنفة تبلغ 132 كيلوواط / 200 حصانتم تصميمه خصيصاً لـ تطبيقات المضخات والمراوح والمياه/مياه الصرف الصحي وأنظمة التدفئة والتهوية وتكييف الهواء، يتميز بتصميم صغير الحجم حجم الإطار FSF التصميم مع IP20 / UL نوع مفتوح حماية.
رقم الصنف :
6SL3220-3YE48-0UF0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
UKميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
100kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 6SL3220-3YE48-0UF0 |
| عائلة المنتجات | سيناميكس G120X |
| نوع المنتج | محول تردد البنية التحتية |
| القدرة المقدرة | 132 كيلوواط / 200 حصان |
| تيار الخرج المقنن | 338 أ |
| جهد الدخل | 3 تيار متردد 380-480 فولت (+10% / -20%) |
| تردد الإدخال | 47-63 هرتز |
| تردد الخرج | التحكم في نسبة الجهد إلى التردد: 0-550 هرتز؛ التحكم في الاتجاه: 0-240 هرتز |
| قدرة التحميل الزائد | 110% لمدة 60 ثانية (دورة 300 ثانية) |
| حجم الإطار | مؤسسة البرمجيات الحرة |
| تصنيف الحماية | IP20 / UL نوع مفتوح |
| درجة الحرارة المحيطة | من -20 درجة مئوية إلى +45 درجة مئوية (حتى +60 درجة مئوية مع تخفيض القدرة) |
| أوضاع التحكم | محول خطي، مكافئ، قابل للبرمجة، V/f؛ تحكم في تدفق التيار؛ متجه بدون مستشعر |
| المدخلات الرقمية | 6 (خالي من الجهد، معزول ضوئياً) |
| المخرجات الرقمية | 2 (تبديل المرحل، تيار متردد 250 فولت / 2 أمبير) |
| المدخلات التناظرية | 2 (تفاضلي، من -10 إلى +10 فولت أو 0/4–20 مللي أمبير، 12 بت) |
| المخارج التناظرية | 1 (0–10 فولت أو 0/4–20 مللي أمبير) |
| وظيفة الأمان | STO (إيقاف عزم الدوران الآمن) |
| الاتصالات المتكاملة | PROFINET، EtherNet/IP (2 x RJ45) |
| لوحة التشغيل | لوحة التشغيل الذكية IOP-2 المدمجة |
| مرشح التوافق الكهرومغناطيسي | بدون تصفية |
| الأبعاد (العرض × الارتفاع × العمق) | 305 مم × 709 مم × 360 مم |
| وزن | حوالي 43 كجم (يختلف حسب المصدر) |
| بلد المنشأ | المملكة المتحدة (GB) |
| حالة دورة الحياة | نشيط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 6SL3220-3YE48-0UF0 (هذا النموذج) | G120X، 132 كيلوواط، PROFINET/EtherNet/IP، IOP-2، غير مُصفّى | مضخة، مروحة، مياه/مياه صرف صحي، تكييف هواء |
| 6SL3220-3YE48-0UB0 | نفس القوة، Modbus RTU / USS / BACnet MS/TP تواصل | التطبيقات التي تتطلب اتصالاً تسلسلياً/BACnet |
| 6SL3220-3YE48-0AP0 | نفس القوة، PROFIBUS DP تواصل | التطبيقات التي تستخدم شبكات PROFIBUS |
| 6SL3220-3YE46-0UF0 | G120X، 110 كيلوواطنفس حجم الإطار | تطبيقات المضخات/المراوح الصغيرة |
| 6SL3220-3YE50-0UF0 | G120X، 160 كيلوواطحجم الإطار التالي | تطبيقات المضخات/المراوح الأكبر حجماً |
| 6SL3220-3YE48-0UF0 | نفس طراز قطعة الغيار | استبدال التركيبات الحالية |
س1: ما هي الوظيفة الأساسية لـ 6SL3220-3YE48-0UF0؟
إنه محول البنية التحتية SINAMICS G120X مُحسَّن خصيصًا لـ تطبيقات عزم الدوران المتغير مثل المضخات والمراوح والضواغط. يوفر هذا النظام تحكمًا متغيرًا في سرعة محركات التيار المتردد، مما يتيح توفيرًا كبيرًا في الطاقة من خلال مطابقة سرعة المحرك مع الطلب الفعلي بدلاً من تشغيله بأقصى سرعة باستمرار.
س2: ما هي بروتوكولات الاتصال المدمجة؟
يتضمن هذا النموذج المحدد PROFINET و EtherNet/IP التواصل كمعيار أساسي، مع منفذان RJ45 (بحد أقصى 100 ميجابت/ثانية في وضع الإرسال والاستقبال المتزامن). للتطبيقات التي تتطلب PROFIBUS DP, Modbus RTU, يو إس إس، أو BACnet MS/TP، يجب اختيار متغيرات مختلفة ضمن عائلة G120X (على سبيل المثال، 6SL3220-3YE48-0UB0 للتسلسلي/BACnet).
س3: هل يدعم هذا المحرك وظائف السلامة؟
نعم. يتميز جهاز SINAMICS G120X بوحدة مدمجة إيقاف عزم الدوران الآمن (STO) وظيفة، معتمدة حتى المستوى 3يتطلب استخدام وظيفة إيقاف التشغيل التلقائي وجود مكونات أمان خارجية (مثل مرحلات الأمان). كما يدعم المحرك أيضًا سيناميكس كونكت 300 للاتصال السحابي و مايندسفير التكامل من أجل المراقبة عن بعد والصيانة التنبؤية.
س4: ما هو حجم الإطار وأبعاده الفيزيائية؟
الدافع هو حجم الإطار FSF بأبعاد تقريبية 305 مم (عرض) × 709 مم (ارتفاع) × 360 مم (عمق)يتميز بتصميم صغير الحجم يوفر مساحة في خزانة التحكم. يختلف الوزن حسب المصدر، وعادةً ما يكون حوالي 43 كجم للحصول على النسخة غير المفلترة.
س5: ما هي التطبيقات النموذجية لهذا المحول؟
تشمل التطبيقات النموذجية ما يلي: معالجة المياه ومياه الصرف الصحي (محطات الضخ، منفاخات التهوية)، أنظمة التدفئة والتهوية وتكييف الهواء (مراوح التزويد/العادم، مضخات الدوران)، الضخ الصناعي (مياه المعالجة، مياه التبريد)، و أتمتة المبانييُعدّ هذا المحرك مناسبًا بشكل خاص لـ الأحمال السلبية التي لا تتطلب قدرة الكبح التجديدي.
