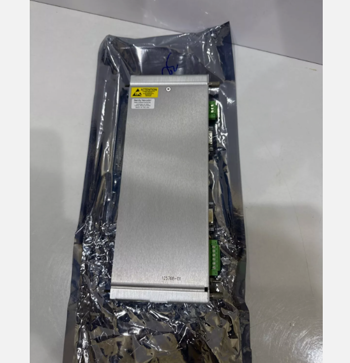

ال بنتلي، نيفادا 125768-01 هو وحدة إدخال/إخراج RIM مزودة بواجهة RS-232/RS-422 بالنسبة لنظام حماية الآلات من سلسلة 3500. تعمل كبطاقة إدخال/إخراج خلفية تعمل بالتزامن مع البطاقة الرئيسية لوحدة واجهة الرف 3500/20 (RIM)، مما يوفر منافذ الاتصال التسلسلي المادية اللازمة لتكوين الرف، واسترجاع بيانات الآلات، والتكامل مع معالجات الاتصال الخارجية مثل TDXnet وTDIX وDDIX.
رقم الصنف :
125768-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 125768-01 |
| عائلة المنتجات | نظام حماية الآلات 3500 |
| نوع المنتج | وحدة إدخال/إخراج RIM مزودة بواجهة RS-232/RS-422 |
| معايير الاتصال | الاتصالات التسلسلية RS-232 / RS-422 |
| بروتوكول الاتصال | بروتوكول خاص بشركة بنتلي نيفادا؛ مودبوس آر تي يو/إيه إس سي آي آي |
| معدل الباود | الحد الأقصى 38.4 كيلو باود (مع إمكانية ضبط معدل الباود تلقائيًا) |
| طول كابل RS-232 | 30 متراً (100 قدم) كحد أقصى |
| طول كابل RS-422 | 1200 متر (4000 قدم) كحد أقصى |
| موضع الرف | الفتحة 1 (الفتحة الخلفية، خلف بطاقة RIM الرئيسية 3500/20) |
| المعالجات المتوافقة | TDXnet، TDIX، DDIX |
| دعم TMR | نعم — يقوم بمقارنة قنوات المراقبة في تكوينات TMR |
| قفل مفتاح التكوين | محدد وضع التشغيل / البرنامج |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| رطوبة | 95%، غير مكثف |
| الأبعاد (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 99.1 مم |
| وزن | 0.45 كجم (1.0 رطل) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| حالة دورة الحياة | متوفر / متاح كفائض جديد |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 125768-01 (هذا النموذج) | وحدة إدخال/إخراج RIM مزودة بواجهة RS-232/RS-422 | بطاقة الإدخال/الإخراج الخلفية لـ 3500/20 RIM |
| 125744-02 | وحدة واجهة الرف القياسية (البطاقة الرئيسية) | بطاقة أمامية مصاحبة لـ RIM القياسي |
| 125744-01 | وحدة واجهة رف TMR (البطاقة الرئيسية) | بطاقة أمامية مصاحبة لـ TMR RIM |
| 135031-01 | وحدة إدخال/إخراج RIM مع واجهة مودم | منافذ إدخال/إخراج بديلة لاتصال المودم |
| 125760-01 | وحدة إدخال/إخراج مدير البيانات | إدارة البيانات للمعالجات الخارجية |
| 3500/20-01-02-00 | مجموعة RIM كاملة مع وحدة الإدخال/الإخراج 125768-01 | تكوين اتصال الرف القياسي |
| 3500/20-02-02-00 | مجموعة TMR RIM كاملة مع وحدة الإدخال/الإخراج 125768-01 | تطبيقات ثلاثية الوحدات المتكررة |
س1: ما هي الوظيفة الأساسية للرقم 125768-01؟
إنه وحدة الإدخال/الإخراج الخلفية لوحدة واجهة الرف 3500/20 (RIM). وهي توفر منافذ الاتصال التسلسلي RS-232 و RS-422 والتي تتيح تهيئة الرفوف، واسترجاع بيانات الآلات، والتكامل مع معالجات الاتصالات الخارجية مثل TDXnet وTDIX وDDIX .
س2: أين يجب تثبيت 125768-01؟
يجب تثبيت الوحدة في الفتحة الخلفية 1 من رف 3500، خلف بطاقة RIM الرئيسية 3500/20 مباشرةً. وهي تشغل مساحة فتحة خلفية واحدة كاملة الارتفاع ويجب وضعها بجوار مصدر الطاقة .
س3: ما الفرق بين أطوال كابلات RS-232 و RS-422؟
ال 125768-01 يدعم أقصى أطوال الكابلات التالية: 30 متراً (100 قدم) لـ RS-232 و 1200 متر (4000 قدم) لـ RS-422للاتصالات بعيدة المدى، ينبغي اختيار RS-422 لمنع تدهور الإشارة. .
س4: هل يدعم 125768-01 التكرار المعياري الثلاثي (TMR)؟
نعم. في تطبيقات TMR، يقوم الجهاز 125768-01 (المقترن ببطاقة TMR RIM الرئيسية) بأداء مقارنة قنوات المراقبة — مقارنة مستمرة لمخرجات ثلاث شاشات احتياطية، وتحديد أي شاشة تختلف مخرجاتها عن الحد المُحدد. وهذا يضمن سلامة النظام في التكوينات عالية الموثوقية. .
س5: هل لا يزال المنتج 125768-01 متوفراً؟
نعم. الوحدة مدرجة على النحو التالي: نشيط ومتوفرة كـ فائض جديد يتم توفير المخزون من خلال موردي ما بعد البيع. يعرض العديد من الموزعين توافر المخزون مع ضمانات لمدة 12 شهرًا. . لا يزال الرقم 125768-01 قطعة غيار أساسية للتركيبات الحالية من سلسلة 3500.
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 286566-01 البطاقة الرئيسية لكشف السرعة الزائدة و 133396-01 وحدة إدخال/إخراج للكشف عن السرعة الزائدة.
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة لنظام حماية الآلات 3500.ال 3500/53 مليون هو سلسلة M ذات القاعدة المنفصلة الإصدار، باستخدام 286566-01 البطاقة الرئيسية مع 133396-01 وحدة الإدخال/الإخراج الخلفية. إنها غير متوافق مع التركيب المباشر مع الطراز القديم 3500/53 (133388-01).
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة لنظام حماية الآلات 3500.ال 3500/53 مليون هو سلسلة M ذات القاعدة المنفصلة الإصدار، باستخدام 286566-01 البطاقة الرئيسية مع 133396-01 وحدة الإدخال/الإخراج الخلفية. إنها غير متوافق مع التركيب المباشر مع الطراز القديم 3500/53 (133388-01).
ال بنتلي نيفادا 3500/53-03-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 133388-01 البطاقة الرئيسية لكشف السرعة الزائدة و 133396-01 وحدة إدخال/إخراج للكشف عن السرعة الزائدة.
هو بنتلي، نيفادا 288062-02 هو اللوحة الرئيسية لوحدة عداد دورات المحرك لـ وحدة عداد دورات المحرك 3500/50M في نظام حماية الآلات 3500.إنه وحدة ثنائية القناة التي تقبل المدخلات من مجسات التقارب أو أجهزة الالتقاط المغناطيسية لتحديد سرعة دوران العمود، وتسارع الدوار، واتجاه الدوار.
ال بنتلي نيفادا 3500/50M-01-00 هو وحدة قياس سرعة الدوران ثنائية القنوات بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 288062-02 البطاقة الرئيسية لعداد دورات المحرك و 133442-01 وحدة الإدخال/الإخراج مع إنهاءات داخلية.ال "م" يشير التصنيف إلى سلسلة M توفر هذه الوظائف تكاملاً محسّناً مع برنامج التشخيص الخاص بالنظام 1.
ال بنتلي، نيفادا 133442-01 هو وحدة إدخال/إخراج مقياس سرعة الدوران ثنائية القنوات مع نهايات داخلية، مصممة لـ وحدة عداد دورات المحرك 3500/50 في نظام حماية الآلات 3500.تقوم الوحدة بمعالجة إشارات النبض الخام لتحديد سرعة دوران العمود، وتسارع الدوار، واتجاه الدوارويمكنها توفير إشارات Keyphasor المهيأة للوحة الخلفية للحامل لاستخدامها بواسطة وحدات المراقبة الأخرى.
