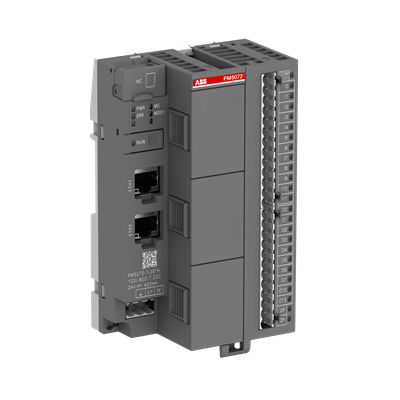

ABB PM5072-T-2ETH 1SAP124500R0073هو وحدة معالجة للمبتدئين في سلسلة AC500-eCo V3مصممة لتطبيقات الأتمتة والتحكم في الحركة المدمجة.الوحدة تدعم إيثركات مدمج (مرخص)، خادم OPC UA, Modbus TCP/RTU، و مخرج سلسلة النبضات (PTO) للمهام البسيطة المتعلقة بالتحكم في الحركة.
رقم الصنف :
PM5072-T-2ETH 1SAP124500R0073الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Sweden/Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PM5072-T-2ETH |
| رمز الطلب | 1SAP124500R0073 |
| عائلة المنتجات | AC500-eCo V3 |
| نوع المنتج | وحدة المعالجة (CPU) |
| ذاكرة برنامج المستخدم | 1 ميجابايت (256 كيلوبايت من التعليمات البرمجية/البيانات مخصصة ديناميكيًا) |
| إجمالي ذاكرة البرنامج | 8 ميجابايت |
| المعالج | معالج TI ARM Cortex-A9 32 بت RISC، بتردد 300 ميجاهرتز |
| زمن دورة التعليمات (ثنائي) | 20 نانوثانية (0.02 ميكروثانية) |
| المدخلات الرقمية المدمجة | 12 (بما في ذلك 4 مداخل عداد/مشفر سريع 100/200 كيلو هرتز، و4 مداخل 5 كيلو هرتز، و4 مداخل قياسية) |
| مخارج رقمية مدمجة | 8 ترانزستور (بما في ذلك 4 مخارج سريعة لـ PWM/PTO 100/200 كيلو هرتز، و4 مخارج قياسية 5 كيلو هرتز) |
| مدخل/مخرج قابل للتكوين | 2 (إصدار الترانزستور: DI/DO قياسي فقط) |
| واجهات إيثرنت | 2 x RJ45، 10/100 Base-TX (مفتاح قابل للتكوين أو مستقل) |
| إيثر كات | مدمج (مرخص)؛ 4 محاور بسرعة 2 مللي ثانية، 8 محاور بسرعة 4 مللي ثانية |
| واجهة تسلسلية | اختياري عبر لوحة الخيارات (TA5141-RS232I، TA5142-RS485) |
| فتحات لوحة الخيارات | 3 |
| خادم OPC UA | نعم (1000 بطاقة مجانية) |
| جهد التغذية | 24 فولت تيار مستمر |
| الأبعاد (العرض × الارتفاع × العمق) | 82 × 142 × 73.05 مم |
| وزن | الوزن التقريبي: 0.36 كجم (مجموعة) |
| حالة دورة الحياة | كلاسيكي (متوفر في المخزون، لا يُنصح به للتصاميم الجديدة) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PM5072-T-2ETH (1SAP124500R0073) (هذا النموذج) | معالج AC500-eCo V3، بسرعة 300 ميجاهرتز، وذاكرة برنامج مستخدم 1 ميجابايت، وتقنية إيثركات | نظام تحكم حركة صغير الحجم، أتمتة للمبتدئين |
| PM5082-T-2ETH | معالج AC500-eCo V3، بسرعة 600 ميجاهرتز، وذاكرة وصول عشوائي (RAM) بسعة 256 ميجابايت | تطبيقات الحركة عالية الأداء |
| PM5092-T-2ETH | معالج AC500-eCo V3، بسرعة 800 ميجاهرتز، وذاكرة برنامج مستخدم بسعة 2 ميجابايت | وحدة تحكم الحركة AC500-eCo من الدرجة الأولى |
| PM5072-KIT-BACnet (1SAP125600R0173) | PM5072-T-2ETH + مجموعة ترخيص BACnet | تطبيقات أتمتة المباني |
| PM5072 MC-KIT-E | PM5072-T-2ETH + TA5212-TSPF وحدة طرفية + رخصة مكتبة الحركة | مجموعة أدوات التحكم في الحركة الجاهزة للاستخدام |
| TB5610-2ETH | قاعدة طرفية لسلسلة PM5072 | قاعدة تثبيت مطلوبة |
س1: ما هي الوظيفة الأساسية لـ PM5072-T-2ETH؟
إنه وحدة معالجة مدمجة ضمن سلسلة AC500-eCo V3، المصممة للأتمتة الأساسية والتحكم في الحركة. مع منافذ الإدخال/الإخراج الرقمية المدمجة, إيثر كات، و مخرجات PTOإنه مثالي للآلات الصغيرة ومعدات التعبئة والتغليف وتطبيقات الحركة البسيطة .
س2: هل يدعم هذا المعالج التحكم بالحركة؟
نعم. يدعم PM5072-T-2ETH مخرج سلسلة النبضات (PTO) يصل ترددها إلى 200 كيلوهرتز للتحكم في المحركات الخطوية/المؤازرة، و إيثركات المدمج (مرخص) للحركة المتزامنة بأداء نموذجي لـ 4 محاور @ 2 مللي ثانية أو 8 محاور @ 4 مللي ثانية كما أنه يدعم الكامة الإلكترونية، والتروس، والاستيفاء عبر مكتبة الحركة .
س3: ما هي بروتوكولات الاتصال المدعومة؟
تتضمن الوحدة منفذان إيثرنت (Modbus TCP، OPC UA، البرمجة)، إيثركات مدمجواختياري RS-232/RS-485 عبر لوحات الخيارات (Modbus RTU، ASCII) .
س4: ما هي حالة دورة الحياة؟
يوجد PM5072-T-2ETH في دورة الحياة الكلاسيكية — متوفر في المخزون ولكن لا يُنصح به لتخطيط وتشغيل التركيبات الجديدة . بالنسبة للتصاميم الجديدة، ضع في اعتبارك سلسلة AC500 V3 PM5xxx الأحدث.
