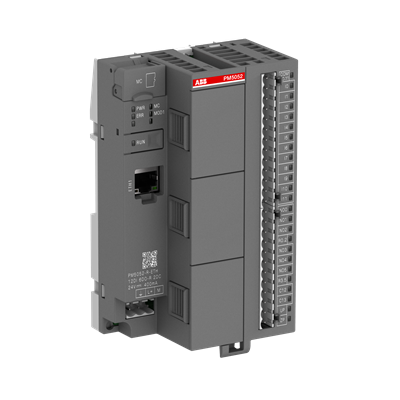

ال ABB PM5052-R-ETH 1SAP124100R0072 هو وحدة معالجة قياسية في سلسلة AC500-eCo V3مصممة لتطبيقات الأتمتة والتحكم المدمجة.تتضمن الوحدة واجهة إيثرنت واحدة للتواصل و 3 فتحات اختيارية للوحة للتوسع المرن. يُعد هذا النظام مثاليًا للتحكم في الآلات، وأتمتة المباني، والأنظمة الصناعية الصغيرة والمتوسطة الحجم حيث يُفضل استخدام مخارج المرحلات للتبديل المباشر بين أحمال التيار المتردد والتيار المستمر.
رقم الصنف :
PM5052-R-ETH 1SAP124100R0072الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Sweden/Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PM5052-R-ETH |
| رمز الطلب | 1SAP124100R0072 (المراجعة 0)؛ 1SAP124100R0172 (المراجعة 1) |
| عائلة المنتجات | AC500-eCo V3 |
| نوع المنتج | وحدة المعالجة (CPU) |
| ذاكرة برنامج المستخدم | 4 ميجابايت (7032 كيلوبايت من بيانات المستخدم) |
| المعالج | معالج TI ARM Cortex-A9 32 بت RISC، بتردد 600 ميجاهرتز |
| زمن دورة التعليمات | 10 نانوثانية ثنائية / 10 نانوثانية كلمة |
| المدخلات الرقمية المدمجة | 12 (24 فولت تيار مستمر)، بما في ذلك مدخلات العداد/المشفر السريع (100/200 كيلو هرتز) |
| مخارج رقمية مدمجة | 6 مخارج مرحلية |
| مدخلات/مخرجات قابلة للتهيئة | قناتان (PWM بحد أقصى 100 كيلو هرتز، PTO بحد أقصى 200 كيلو هرتز) |
| واجهة إيثرنت | منفذ واحد RJ45، 10/100 قاعدة-TX |
| فتحات لوحة الخيارات | 3 |
| جهد التغذية | 24 فولت تيار مستمر (20.4–28.8 فولت تيار مستمر) |
| الاستهلاك الحالي | 400 مللي أمبير كحد أقصى (إصدار المرحل) |
| تبديد الطاقة | 9.0 واط كحد أقصى |
| ساعة الوقت الحقيقي | مدمج (يحتفظ بساعة الوقت الحقيقي لمدة 20 يومًا في درجة حرارة الغرفة) |
| فتحة بطاقة الذاكرة | بطاقة ذاكرة صغيرة |
| الأبعاد (العرض × الارتفاع × العمق) | 82 × 135 × 74 مم |
| وزن | 0.273 كجم (صافي) |
| فئة الحماية | IP20 |
| حالة دورة الحياة | كلاسيكي — متوفر في المخزون، لا يُنصح به للتركيبات الجديدة |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PM5052-R-ETH (1SAP124100R0072) (هذا النموذج) | معالج AC500-eCo V3، ذاكرة 4 ميجابايت، 12 مدخل رقمي/6 مخرج رقمي/مرحل/2 مدخل تيار مستمر، منفذ إيثرنت واحد، 3 فتحات | تطبيقات خرج المرحل، التشغيل الآلي المدمج |
| PM5032-R-ETH (1SAP123500R0072) | معالج AC500-eCo V3، ذاكرة 2 ميجابايت، 12 مدخل رقمي/6 مخرج رقمي/مرحل/مدخلين رقميين، منفذ إيثرنت واحد، فتحتان | ذاكرة أصغر، وعدد أقل من فتحات الخيارات |
| PM5012-R-ETH (1SAP122700R0072) | معالج AC500-eCo V3 الأساسي، ذاكرة 1 ميجابايت، 6 منافذ إدخال رقمي/4 منافذ إخراج رقمي، منفذ إيثرنت واحد، فتحة واحدة | تطبيقات المستوى المبتدئ |
| PM5072-T-2ETH (1SAP124500R0073) | وحدة المعالجة المركزية AC500-eCo V3 Pro، 8 ميجابايت، ترانزستور 12DI/8DO، 2 ETH، EtherCAT | التحكم في الحركة، أداء أعلى |
| TA5212-TSCL | مجموعة كتلة طرفية لولبية لـ PM5032/PM5052/PM5072/PM5082 | كتلة طرفية مطلوبة |
| TA5212-TSPF | مجموعة كتلة طرفية زنبركية لـ PM5032/PM5052/PM5072/PM5082 | كتلة طرفية بديلة |
| TA5131-RTC | ملحق بطارية RTC | نظام احتياطي لساعة الوقت الحقيقي (ساعة الوقت الحقيقي مدمجة في PM5052) |
س1: ما هي الوظيفة الأساسية لـ PM5052-R-ETH؟
إنه وحدة معالجة قياسية في سلسلة AC500-eCo V3، المسؤول عن تنفيذ برامج المستخدم، وإدارة اتصالات الإدخال/الإخراج، ومعالجة منطق التحكم في أنظمة الأتمتة المدمجة. مع ذاكرة 4 ميجابايت, 12 دي, 6 مخارج مرحلية، و 3 خانات اختياريةتم تصميمه لتطبيقات التحكم الآلي، وأتمتة المباني، ومناولة المواد.
س2: ما هي الاختلافات الرئيسية بين PM5052-R-ETH و PM5052-T-ETH؟
الفرق الأساسي هو نوع الإخراج الرقمي. ال PM5052-R-ETH (هذا النموذج) يستخدم مخرجات المرحل (مرحل ذو 6 منافذ إخراج رقمية)، مناسب لتشغيل أحمال التيار المتردد أو التيار المستمر مباشرةً. PM5052-T-ETH الاستخدامات مخرجات الترانزستور، مناسب للتبديل عالي التردد وأحمال التيار المستمر فقط.
س3: ما هي بروتوكولات الاتصال المدعومة؟
تتضمن الوحدة واجهة إيثرنت واحدة دعم مودبوس تي سي بي/آي بي تتوفر بروتوكولات اتصال إضافية (PROFIBUS، PROFINET، RS-232/RS-485) عبر لوحات الخيارات يتم إدخالها في فتحات الخيارات الثلاثة.
س4: ما هي حالة دورة حياة هذا المنتج؟
PM5052-R-ETH (R0072) موجود في دورة الحياة الكلاسيكية — متوفر في المخزون ولكن لا يُنصح به للتركيبات الجديدةتم استبداله بـ المراجعة 1 نسخة برمز الطلب 1SAP124100R0172 (R0172). يتطلب التعديل 1 إصدار البرنامج الثابت للنظام V3.6.x أو أحدث و Automation Builder 2.6.0 أو أحدث.
س5: ما هي الملحقات المطلوبة للتشغيل؟
وحدة المعالجة هي لا يتم تسليمها مع كتل طرفيةأ. مجموعة كتلة طرفية يجب طلبها بشكل منفصل: TA5212-TSCL (من النوع اللولبي) أو TA5212-TSPF (نوع زنبركي) لسلسلة PM5052 أ. بطاقة ذاكرة صغيرة يُعدّ تخزين البيانات اختيارياً.
