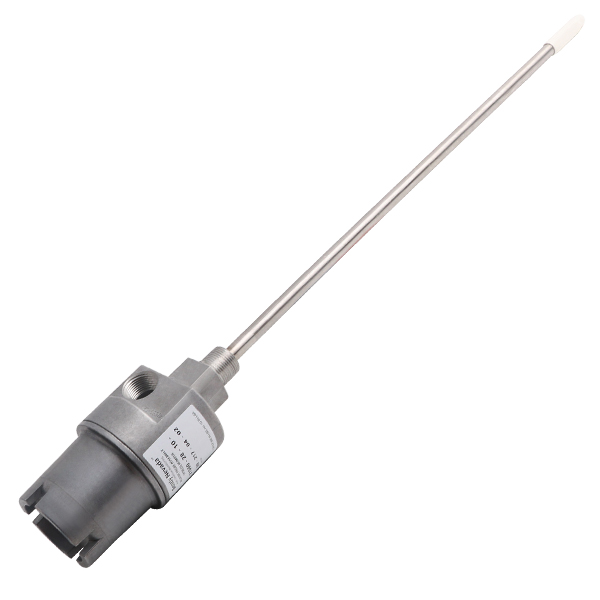

ال بنتلي، نيفادا 21000-16-05-00-105-03-02 عبارة عن مجموعة غلاف مسبار تقارب شديد التحمل مصممة لنظام مسبار التقارب 3300 XL 8 مم. يوفر حماية ميكانيكية وبيئية قوية لأجهزة الاستشعار في البيئات الصناعية القاسية، مما يسمح بضبط المجس الخارجي دون تفكيك أغلفة الآلات.
رقم الصنف :
21000-16-05-00-105-03-02الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | مجموعة غلاف المجس من سلسلة 21000 |
| خيار المسبار | 16 = 3300 XL مسبار تقارب 8 مم |
| طول الكابل | 05 = كابل تمديد بطول 0.5 متر (20 بوصة) |
| محول فاصل | ٠٠ = لا شيء |
| اختراق المسبار | 105 = 10.5 بوصة |
| خيط التثبيت | 02 = 3/4-14 NPT |
| التجهيزات | 03 = 1 × قابس 3/4-14 NPT، 1 × مخفض من 3/4-14 إلى 1/2-14 NPT، 1 × ماسك مانع تسرب الكابل مع حلقات مطاطية |
| مادة | هيكل من الألومنيوم المؤكسد مع غلاف من الفولاذ المقاوم للصدأ 304 |
| توافق المجس | مجسات التقارب من سلسلة Bently Nevada 3300 و 3300 XL و 7200 |
| مقاومة الصدمات | 50 غرام، نصف جيبية 11 مللي ثانية |
| مقاومة الاهتزاز | 20 غرام، 10-500 هرتز |
| وزن | الوزن التقريبي: 1.1 كجم (2.4 رطل) |
| بلد المنشأ | الولايات المتحدة |
| فئة | نموذج | وصف |
|---|---|---|
| غلاف من الألياف الزجاجية | سلسلة 21005 | غلاف من الإيبوكسي المقوى بالألياف الزجاجية يتميز بمقاومة كيميائية فائقة للبيئات الحمضية |
| مجموعة مسبار 16 مم | 21000-16-10-15-088-03-02 | غلاف لمسبار 3300 XL مقاس 11 مم ذو تركيب عكسي مع قدرة اختراق أطول |
| مستشعر الاهتزاز | 21000-16-10-00-124-03-02 | غلاف لمجموعة مسبار تقارب بقطر 16 مم وعمق اختراق 12.4 بوصة |
| مسبار (3300 XL 8 مم) | 3300 XL 8 مم | المسبار المطلوب للاستخدام مع مجموعة الغلاف هذه |
| كابل تمديد | سلسلة 3300 | كابل تمديد مطلوب لتوصيل المجس |
| 21000-00-00-00-00-02 | 21000-16-05-15-038-04-02 | 21000-26-05-15-035-04-02 | 21000-33-05-00-035-03-02 |
| 21000-00-00-00-015-04-02 | 21000-16-05-15-062-03-02 | 21000-16-05-00-019-03-02 | 21000-33-10-00-070-04-02 |
| 21000-00-00-00-039-03-02 | 21000-16-05-15-093-03-02 | 21000-27-10-15-047-03-02 | 21000-16-10-00-045-04-02 |
| 21000-00-00-00-042-03-02 | 21000-16-05-15-098-03-02 | 21000-16-05-00-040-03-02 | 21000-34-05-00-030-03-02 |
| 21000-00-00-00-065-04-02 | 21000-16-05-15-102-03-02 | 21000-28-05-00-040-04-02 | 21000-34-05-15-056-04-02 |
| 21000-00-00-00-087-03-02 | 21000-16-05-00-050-03-02 | 21000-28-05-00-047-04-02 | 21000-16-05-00-066-03-02 |
| 21000-00-00-00-110-04-02 | 21000-16-05-25-020-04-02 | 21000-28-05-00-057-04-02 | 21000-34-10-00-085-04-02 |
| 21000-16-10-15-075-03-02 | 21000-16-05-30-026-04-02 | 21000-28-05-00-061-03-02 | 21000-34-10-00-066-04-02 |
| 21000-00-00-15-030-04-02 | 21000-16-05-40-049-04-02 | 21000-28-05-00-070-01-02 | 21000-34-10-00-096-04-02 |
| 21000-00-00-15-085-03-02 | 21000-16-05-00-073-04-02 | 21000-28-05-00-085-03-02 | 21000-16-05-00-067-04-02 |
| 21000-16-05-00-074-04-02 | 21000-16-10-00-041-04-02 | 21000-28-05-00-105-04-026 | 21000-34-10-20-058-04-02 |
س1: ما هي الوظيفة الأساسية لـ 21000-16-05-00-105-03-02؟
هو عبارة عن غلاف ميكانيكي واقٍ لمجس التقارب Bently Nevada 3300 XL مقاس 8 مم. يحمي هذا الغلاف المجس من الرطوبة والزيوت والغبار والصدمات، ويتيح ضبط المجس خارجياً دون الحاجة إلى تفكيك غلاف الجهاز. .
س2: ماذا تعني الأرقام الموجودة في رقم الطراز؟
يُحدد اللاحق التكوين: 16 = 3300 XL مسبار 8 مم؛ 05 = كابل بطول 0.5 متر؛ 00 = لا يوجد محول فاصل؛ 105 = اختراق المسبار 10.5 بوصة؛ 03 = مجموعة تركيبات خاصة (قابس NPT، مخفض، ماسك مانع تسرب الكابل) .
س3: هل هذا الغلاف متوافق مع مجسات سلسلة 7200؟
نعم، غلاف سلسلة 21000 متوافق مع مجسات التقارب من سلسلة Bently Nevada 3300 و3300 XL و7200. بالنسبة لتركيبات سلسلة 7200 القديمة، تأكد من تطابق خطوة لولب الغلاف مع شكل جسم المجس. .
س4: ما الفرق بين الهياكل المصنوعة من الألومنيوم والهياكل المصنوعة من الألياف الزجاجية؟
يُفضّل استخدام غلاف الألمنيوم 21000 في التطبيقات التي تتطلب درجات حرارة عالية وفي التطبيقات المعرضة لخطر الصدمات الميكانيكية. أما غلاف الألياف الزجاجية 21005 فيوفر مقاومة كيميائية فائقة، مما يجعله خيارًا أفضل للبيئات شديدة الحموضة أو المسببة للتآكل. .
س5: ما هي احتياطات التركيب الأساسية؟
لا تقم بتدوير هيكل الجهاز أثناء توصيل كابل المجس، فقد يؤدي ذلك إلى التواء الكابل المحوري الداخلي وتلفه. افصل كابل التمديد دائمًا قبل إجراء أي تعديلات يدوية على عمق الغلاف. استخدم مانع تسرب مناسب لدرجة حرارة التشغيل.
