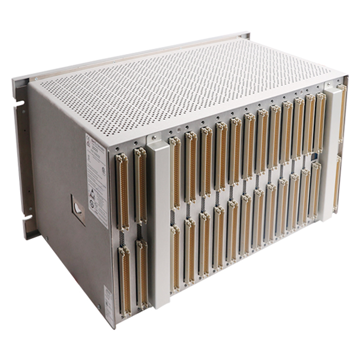

ال بنتلي نيفادا 3500/05 هو نظام الرف (يُعرف أيضًا باسم الهيكل أو الخزانة) مصمم لـ نظام مراقبة 3500. وهو بمثابة الهيكل المادي وعمود توزيع الطاقة لجميع وحدات سلسلة 3500، بما في ذلك أجهزة مراقبة Proximitor®، وأجهزة مراقبة الزلازل، ووحدات Keyphasor®، وبوابات الاتصال، ووحدات الإدخال/الإخراج.
رقم الصنف :
3500/05الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (قسم القياس والتحكم في شركة جنرال إلكتريك) |
| رقم المنتج | 3500/05 |
| نوع المنتج | رف النظام / الهيكل |
| النظام المتوافق | نظام مراقبة بنتلي نيفادا 3500 |
| أحجام الفتحات المتاحة | 4 فتحات، 7 فتحات، 10 فتحات، 12 فتحة، 14 فتحة، 19 فتحة (وأنواع أخرى) |
| توافق الوحدة | جميع وحدات سلسلة 3500 (الشاشات، Keyphasor، الاتصالات، الإدخال/الإخراج) |
| مزود الطاقة | توفر اللوحة الخلفية المتكاملة الطاقة لجميع الوحدات المثبتة |
| خيارات التركيب | تركيب على الرف، أو تركيب على اللوحة، أو تركيب على الخزانة |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| حالة دورة الحياة | متاح / نشط |
| نموذج | وصف | التطبيق / الملاحظات |
|---|---|---|
| 3500/05 | رف النظام (هذا المنتج) | الهيكل/الغطاء الرئيسي لوحدات سلسلة 3500 |
| 3500/15 | وحدة تزويد الطاقة | يوفر طاقة تيار مستمر لحامل 3500؛ متوافق مع 3500/05 |
| 3500/22M | وحدة واجهة البيانات العابرة | لجمع البيانات المؤقتة؛ يتم تركيبه في رف 3500/05 |
| 3500/40 متر | جهاز مراقبة Proximitor® | جهاز مراقبة بمجس تقارب؛ يُركّب في رف 3500/05 |
| 3500/42M | جهاز Proximitor® / جهاز مراقبة الزلازل | جهاز مراقبة مشترك للقرب/الزلازل؛ يُركّب في رف 3500/05 |
| 3500/60 | جهاز قياس درجة الحرارة | وحدة مراقبة درجة الحرارة؛ يتم تركيبها في رف 3500/05 |
| 3500/92 | بوابة الاتصالات | للاتصال على مستوى النظام؛ يتم تركيبه في رف 3500/05 |
| 3500-51 | 140482-01 | 133835-02 |
| 3500/15 | 3500/45 | 3500/61 |
| 127610-01 | 140072-04 | 133843-02 |
| 125840-01 | 3500/45 | 3500/61 |
| 125840-02 | 135137-01 | 136711-02 |
| 129486-01 | 135145-01 | 3500/61 |
| 129478-01 | 126632-01 | 3500/62 |
| 133292-01 | 139554-01 | 133811-03 |
| 133300-01 | 139567-01 | 3500/62 |
| 3500/20 | 139978-01 | 136491-01 |
| 125744-02 | 139991-01 | 136499-01 |
| 125744-01 | 3500/32 | 136294-01 |
| 135031-01 | 125712-01 | 136483-01 |
| 125768-01 | 125720-01 | 137110-01 |
| 3500/22M | 3500/33 | 3500/64 مليون |
1. ما هي سيارة بنتلي نيفادا 3500/05؟
إن 3500/05 هو نظام الرف (هيكل) لنظام المراقبة Bently Nevada 3500. يوفر الهيكل الغلاف المادي، وفتحات التثبيت، واتصال اللوحة الخلفية، وتوزيع الطاقة لجميع وحدات سلسلة 3500، مما يتيح حلاً كاملاً لحماية الآلات ومراقبة حالتها.
2. ما هي الأحجام المتوفرة لحامل 3500/05؟
يتوفر رف 3500/05 بتكوينات فتحات متعددة، بما في ذلك 4 فتحات، 7 فتحات، 10 فتحات، 12 فتحة، 14 فتحة، و19 فتحة المتغيرات. غالبًا ما يتضمن رقم الطراز المحدد لاحقة تشير إلى عدد الفتحات.
3. ما هي الوحدات التي يمكن تركيبها في الرف 3500/05؟
الرف 3500/05 متوافق مع جميع وحدات سلسلة 3500، مشتمل:
شاشات Proximitor® (3500/40M، 3500/42M)
أجهزة رصد الزلازل (3500/42 متر)
أجهزة مراقبة درجة الحرارة (3500/60)
وحدات Keyphasor® (133300-01)
بوابات الاتصال (3500/92)
وحدات واجهة البيانات العابرة (3500/22 ميجا)
وحدات الإدخال/الإخراج (133292-01)
4. كيف يتم تزويد رف 3500/05 بالطاقة؟
يستقبل الرف طاقة التيار المستمر من وحدة تزويد الطاقة 3500/15 مثبتة في الحامل. تقوم اللوحة الخلفية بتوزيع الطاقة على جميع الوحدات المثبتة. يوفر مصدر الطاقة تيارًا مستمرًا منظمًا لنظام المراقبة بأكمله.
5. ما الذي يجب أن أضعه في الاعتبار عند اختيار رف 3500/05؟
عند اختيار رف 3500/05:
حدد عدد الوحدات المطلوبة لتطبيق المراقبة الخاص بك
اختر حجم فتحة يتسع لجميع الوحدات (اترك مساحة للتوسع المستقبلي)
تحقق من خيارات تركيب الرف (تركيب على الرف، أو تركيب على اللوحة، أو تركيب على الخزانة) لتثبيتك
تأكد من أن الحامل يتضمن إصدار اللوحة الخلفية الصحيح لمتطلبات الوحدة النمطية الخاصة بك
يجب مراعاة سعة مصدر الطاقة لجميع الوحدات المثبتة
احرص دائمًا على الشراء من موزعي بنتلي المعتمدين في نيفادا أو من مصادر موثوقة.
