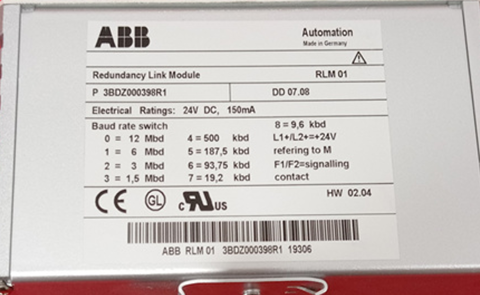

وحدة وصلة التكرار PROFIBUS الجديدة من ABB 3BDZ000398R1 RLM01

ال ABB 3BDZ000398R1 هو وحدة وصلة التكرار PROFIBUS RLM01، مصممة لتعزيز موثوقية الشبكة من خلال إدارة اتصالات PROFIBUS الزائدة في أنظمة الأتمتة الصناعية.تضمن هذه الوحدة استمرارية الاتصال عن طريق التحويل التلقائي إلى رابط النسخ الاحتياطي في حالة حدوث عطل، مما يجعلها مثالية للتطبيقات بالغة الأهمية في توليد الطاقة والنفط والغاز والصناعات التحويلية.

رقم الصنف :
3BDZ000398R1
الطلب (الحد الأدنى للكمية) :
1 Piece
قسط :
EXW
منشأ المنتج :
Malta/Sweden/Germany
ميناء الشحن :
Wuhan
مهلة :
3~5 days
وزن :
5kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	شركة ABB
نموذج	3BDZ000398R1
اسم المنتج	RLM01
نوع المنتج	وحدة وصلة التكرار PROFIBUS
وظيفة	يحوّل خط PROFIBUS DP غير المتكرر إلى خطين متكررين (A/B) أو العكس.
واجهة الاتصال	3 منافذ PROFIBUS، RS485، موصل Sub-D ذو 9 دبابيس
معدل النقل	من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية
قدرة العبيد	ما يصل إلى 31 جهازًا تابعًا لبروتوكول PROFIBUS لكل واجهة
مزود الطاقة	24 فولت تيار مستمر (+20…+33 فولت)
استهلاك الطاقة	150 مللي أمبير عند 24 فولت، ما يقارب 3.6 واط
درجة حرارة التشغيل	من 0 درجة مئوية إلى +50 درجة مئوية
درجة حرارة التخزين	من -30 درجة مئوية إلى +85 درجة مئوية
رطوبة	الحد الأقصى 75% (بدون تكثيف)
تصنيف الحماية	IP20
التركيب	سكة DIN مقاس 35 مم
الأبعاد (الارتفاع × العرض × العمق)	134 × 56 × 70 مم
وزن	حوالي 330 غرام
الشهادات	CE، UL، CSA، Germanischer Lloyd (البحرية)
بلد المنشأ	السويد

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
3BDZ000398R1 (هذا النموذج)	وحدة وصلة التكرار PROFIBUS RLM01	شبكات PROFIBUS عالية التوافر
RLM02	وحدة وصلة التكرار من الجيل التالي بميزات محسّنة	متطلبات التكرار المتقدمة
3BSE014001R1	رف S100 لأنظمة Symphony Plus	منصة تركيب RLM01 في تطبيقات DCS
3BHE014135R0011	المعالج الرئيسي NSMP لـ Symphony Plus	معالج مصاحب لتكوينات وحدة المعالجة المركزية الاحتياطية
CI854	واجهة اتصال PROFIBUS DP	تكامل وحدة التحكم AC 800M
TU811/TU812	وحدات إنهاء الوحدات النمطية لوحدات الإدخال/الإخراج S800	إنهاء الإدخال/الإخراج للأنظمة المتوافقة

الدفع والتسليم

الأسئلة الشائعة

س1: ما هي الوظيفة الأساسية لـ 3BDZ000398R1؟

إنه وحدة وصلة التكرار PROFIBUS RLM01تتمثل وظيفتها الأساسية في تحويل خط PROFIBUS DP واحد غير احتياطي إلى خطين احتياطيين (A/B)، أو دمج الخطوط الاحتياطية في خط واحد. وهذا يضمن أنه في حالة تعطل أحد خطوط الاتصال، ينتقل النظام تلقائيًا إلى الخط الاحتياطي، مما يحافظ على استمرارية التشغيل. .

س2: ما هي التطبيقات الأنسب لهذه الوحدة؟

تم تصميم RLM01 لـ تطبيقات بالغة الأهمية وعالية التوافر حيث يكون تعطل الشبكة غير مقبول. تشمل التطبيقات النموذجية محطات توليد الطاقة والمحطات الفرعية، وأنظمة أتمتة النفط والغاز، والصناعات الكيميائية والصيدلانية، والسفن والمنصات البحرية، وأتمتة المصانع بشكل عام. .

س3: هل يتطلب RLM01 تكوينًا في شبكة PROFIBUS؟

لا. الوحدة تعمل بشفافية ضمن شبكة PROFIBUS. لا يتطلب تكوين عنوان تابع، مما يعني أنه لا يستهلك عنوان عقدة على الشبكة. هذا يُبسط عملية التكامل ويقلل وقت الإعداد. .

س4: ما هي الشهادات التي يحملها جهاز RLM01؟

الوحدة معتمدة من قبل CE و UL و CSA الموافقات. كما أنها تحظى بـ موافقة بحرية Germanischer Lloyd (GL).مما يجعله مناسبًا للتطبيقات البحرية والبحرية الخارجية .

س5: كيف يمكنني استكشاف الأخطاء وإصلاحها إذا كان رابط التكرار لا يعمل؟

تتضمن خطوات استكشاف الأخطاء وإصلاحها الشائعة ما يلي:

انقطاع الاتصالتحقق من مقاومات الإنهاء، وسلامة الكابل، وإعدادات معدل الباود.
لا يوجد تكرارتحقق من توصيلات الأسلاك للخط A والخط B
مؤشر الخطأ (ERR)تحقق من مصدر الطاقة 24 فولت تيار مستمر وجميع التوصيلات المادية
مؤشرات LED للحالةراقب مؤشرات LED الموجودة على اللوحة الأمامية بحثًا عن مؤشرات الأعطال وحالة اتصال الإشارة.
