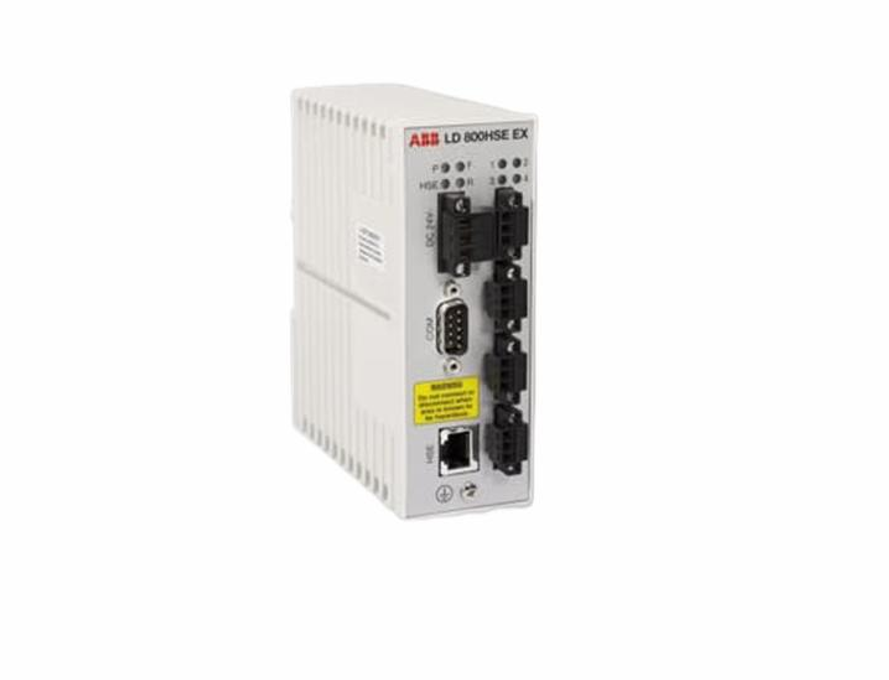

ال ABB LD 810HSE EX 3BSE091722R1هو جهاز ربط ناقل البيانات الميداني من مؤسسة FOUNDATION مصمم لأنظمة ABB 800xA DCS وأنظمة الإدخال/الإخراج S900. وهو بمثابة بوابة بين FF-HSE (إيثرنت عالي السرعة) و FF-H1 (Foundation Fieldbus)مما يتيح التكامل السلس للأجهزة الميدانية في المناطق الخطرة.
رقم الصنف :
LD 810HSE EX 3BSE091722R1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | LD 810HSE EX |
| رمز الطلب | 3BSE091722R1 |
| عائلة المنتجات | نظام التحكم الموزع ABB 800xA، وحدة الإدخال/الإخراج S900 |
| نوع المنتج | جهاز ربط ناقل البيانات الميداني للمؤسسة (بوابة HSE-H1) |
| فئة ملف تعريف الصحة والسلامة والبيئة | 42c (مسجلة لدى مجموعة FieldComm) |
| واجهة الصحة والسلامة والبيئة | منفذ RJ45 واحد، بسرعة 10/100 ميجابت في الثانية مع خاصية الاستشعار التلقائي |
| واجهات H1 | 4 × FF-H1، 31.25 كيلوبت/ثانية، آمنة جوهريًا |
| تيار خرج H1 | 10 مللي أمبير لكل قناة |
| جهد ناقل H1 | 9-32 فولت تيار مستمر (يوصى بـ 24 فولت) |
| مزود الطاقة | 24 فولت تيار مستمر (18-32 فولت تيار مستمر)، مطلوب SELV/PELV |
| استهلاك الطاقة | 200 مللي أمبير نموذجي |
| التكرار | نعم، وضع الاستعداد السريع لجهازين، زمن التبديل ≤ 10 مللي ثانية |
| الحماية من الانفجار | Ex ia IIC T4 / Ex ib IIC T4؛ معتمد من ATEX و IECEx |
| مناطق خطرة | المنطقة 1/2 (غاز)، المنطقة 21/22 (غبار) |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة | 5-95% (غير مكثف) |
| فئة الحماية | IP20 (منطقة طرفية)؛ يتطلب غلافًا مقاومًا للانفجار في المناطق الخطرة |
| التركيب | سكة DIN مقاس 35 مم |
| أبعاد | الأبعاد التقريبية: 120 × 80 × 30 مم |
| وزن | حوالي 0.25 كجم |
| طلاء | ANSI/ISA-S71.04 G3 الحماية من التآكل |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| LD 810HSE EX (هذا النموذج) | بوابة FF-HSE إلى FF-H1، Ex ia، 4 روابط H1 | دمج أجهزة إطفاء الحرائق في المناطق الخطرة |
| LD 800HSE EX | الطراز السابق (تم إيقاف إنتاجه)، Ex ia | منشآت المناطق الخطرة القديمة |
| LD 810HSE | نسخة غير قابلة للتحويل من هذا الطراز | دمج جهاز منطقة الأمان FF |
| LD 800HSE | الإصدار السابق غير Ex (تم إيقافه) | تركيبات المناطق الآمنة القديمة |
| CI854 | واجهة اتصال PROFIBUS DP | تكامل وحدة التحكم AC 800M |
| TU811/TU812 | وحدات إنهاء الوحدات النمطية لوحدات الإدخال/الإخراج S800 | إنهاء الإدخال/الإخراج للأنظمة المتوافقة |
س1: ما هي الوظيفة الأساسية لجهاز LD 810HSE EX؟
إنه جهاز ربط ناقل البيانات الميداني من مؤسسة FOUNDATION التي تعمل كبوابة بين FF-HSE (إيثرنت عالي السرعة) و FF-H1 (Foundation Fieldbus) الشبكات. فهي تُمكّن وحدة التحكم ABB 800xA DCS أو AC 800M من التواصل مع ما يصل إلى 4 قطاعات مستقلة من ناقل البيانات H1، يدعم كل منها العديد من أجهزة القياس الميدانية FF .
س2: هل يمكن استخدام جهاز LD 810HSE EX في المناطق الخطرة؟
نعم. يشير اللاحق "EX" إلى شهادة السلامة الجوهرية. إنه معتمد Ex ia IIC T4 ومناسب للتركيب في المنطقة 1/2 (غاز) و المنطقة 21/22 (غبار) المناطق الخطرة. حاصلة على شهادات ATEX و IECEx .
س3: كيف تعمل خاصية التكرار مع هذا الجهاز؟
يمكن تهيئة وحدتين من طراز LD 810HSE EX على النحو التالي: زوج زائد متصل عبر واجهة وصلة احتياطية (RDL). يعمل جهاز واحد كـ أساسي (يتولى جميع الاتصالات بما في ذلك جدولة LAS)، بينما يعمل الآخر كـ ثانوي/احتياطيفي حال تعطل النظام الأساسي، يتولى النظام الثانوي المهمة تلقائيًا خلال فترة تحويل تبلغ ≤10 مللي ثانيةضمان التشغيل المستمر .
س4: ما هي متطلبات مصدر الطاقة؟
يتطلب الجهاز مصدر طاقة خارجي بجهد 24 فولت تيار مستمر (18-32 فولت تيار مستمر) مع عزل SELV/PELV. يجب أن تكون روابط ناقل المجال H1 يتم تشغيلها بشكل منفصل عبر مُكيّفات طاقة مخصصة لشبكة المجال. تستهلك الوحدة نفسها ما يقارب 200 مللي أمبير عادي.
