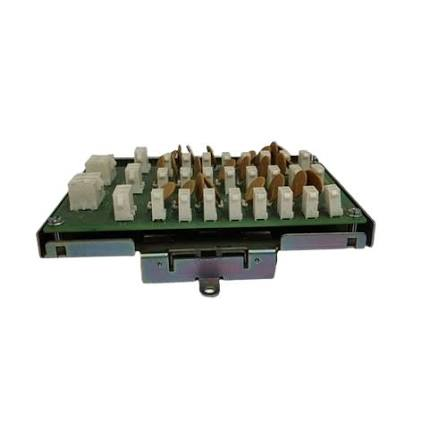

وحدة توزيع الطاقة GE IS410JPDHG1A Mark VIe

الميزات الرئيسية

• مدخلان مزدوجان احتياطيان بجهد 28 فولت تيار مستمر يقبل مصدرين مستقلين للطاقة بجهد 28 فولت تيار مستمر مع حماية من عكس القطبية وتبديل تلقائي احتياطي؛ ويستمر التشغيل في حالة فقدان أحد المدخلات

• 24 قناة إخراج مدمجة – مُجمّعة في مجموعات JR1-8 وJS1-8 وJT1-8، كل منها مزود بحماية ذاتية إعادة الضبط من نوع PolyFuse بقدرة 0.8 أمبير؛ تعمل دوائر القصر على الحد التلقائي من التيار وتستعيد وضعها الطبيعي عند إزالة العطل.

• واجهة تشخيص متكاملة - يتواصل مع وحدة التشخيص PPDA لمراقبة حالة التيار والجهد الداخلين/الخارجين

• تصنيف عزل عالي – عزل المدخلات والمخرجات بجهد 2500 فولت RMS يحمي إلكترونيات التحكم الحساسة من النبضات العابرة للمجال

• مثبت على سكة DIN – تصميم صغير الحجم مع تبريد بالحمل الحراري؛ بدون مراوح لزيادة الموثوقية

• معتمد للعمل في المواقع الخطرة – الفئة الأولى، القسم 2 / الفئة الأولى، المنطقة 2 / حاصل على شهادة ATEX للاستخدام في البيئات القاسية

• الطلاء المطابق - الحماية من الغبار والرطوبة والتعرض للمواد الكيميائية

المعايير الفنية

المزايا الأساسية

1. توزيع الطاقة الحرج للتحكم في التوربينات

يُعدّ IS410JPDHG1A مركز توزيع الطاقة الرئيسي داخل خزانة التحكم Mark VIe. وهو يزوّد دوائر إدخال التلامس الجاف (وحدات YDIAS وPDIO) وملفات المرحلات والصمامات اللولبية ولوحات التوصيل في جميع أنحاء النظام بالطاقة اللازمة لتشغيلها.. بدون توزيع طاقة مستقر، تفقد شبكة الإدخال/الإخراج بأكملها مصدر ترطيبها، مما يتسبب في فقدان اكتشاف إدخال الاتصال وتفعيل إخراج التحكم.

2. بنية الإدخال الزائدة

تقبل الوحدة النمطية مدخلان مزدوجان بجهد 28 فولت تيار مستمر مزود بحماية من عكس القطبية. في حال تعطل أحد مصادر الطاقة، تستمر الوحدة في العمل من المصدر المتبقي دون انقطاع.. هذا التكرار ضروري للحفاظ على توافر التحكم في التوربينات أثناء صيانة إمدادات الطاقة أو ظروف الأعطال.

3. عزل الأعطال لكل قناة

تتمتع قنوات الإخراج الـ 24 بحماية فردية بواسطة أجهزة بولي فيوز 0.8 أمبيرفي حال حدوث قصر في أسلاك أي قناة، تتأثر تلك القناة فقط، بينما تستمر القنوات الأخرى في تزويد أحمالها بالطاقة. يقوم صمام PolyFuse ذاتي إعادة الضبط باستعادة الطاقة تلقائيًا بمجرد زوال العطل، مما يلغي الحاجة إلى استبدال الصمامات يدويًا..

4. تشخيص شامل للنظام

تتكامل الوحدة مع وحدة تشخيص PPDA للمراقبة الآنية لظروف التيار والجهد الداخل والخارجتتيح هذه القدرة التشخيصية للمشغلين اكتشاف تدهور إمدادات الطاقة، وأعطال التأريض، وفشل الصمامات قبل أن تتفاقم إلى مشكلات على مستوى النظام.

5. موثوقية مثبتة في البيئات القاسية

مع نطاق درجة حرارة تشغيل يبلغ من -40 درجة مئوية إلى +70 درجة مئوية بفضل طبقة الحماية المطابقة، صُمم جهاز IS410JPDHG1A للاستخدام في البيئات الصناعية الصعبة. كما أن شهادات المواقع الخطرة (الفئة الأولى، القسم 2 / منطقة ATEX 2) تجعله مناسبًا للتركيب في المناطق المصنفة..

التطبيقات

يتم استخدام جهاز IS410JPDHG1A في تطبيقات التحكم في التوربينات الحيوية:

الوظائف الأساسية

• توزيع قوة التبلل – يزود دوائر إدخال التلامس الجاف بجهد ترطيب 28 فولت تيار مستمر

• التحكم في توجيه الطاقة – يوزع الطاقة على ملفات المرحلات، والملفات اللولبية، ولوحات التوصيل.

• تبديل الطاقة الاحتياطي – التبديل التلقائي بين مصادر الإدخال المزدوجة

• العزل الخطأ – تعمل حماية PolyFuse لكل قناة على الحد من انتشار الأعطال

• التقارير التشخيصية - يراقب حالة الطاقة ويرسل تقارير إلى وحدة التحكم عبر واجهة PPDA

الموديلات الموصى بها والمنتجات ذات الصلة

ملاحظة التوافقيُعدّ IS410JPDHG1A جزءًا من عائلة وحدات توزيع الطاقة Mark VIe. تُقدّم الإصدارات المختلفة (JPDG، JPDE، JPDD) تكوينات إخراج مختلفة. يُرجى التحقق من رقم القطعة الدقيق ومطابقته مع وثائق نظامك قبل الطلب.

المحتويات

• وحدة توزيع الطاقة GE IS410JPDHG1A عدد 1

ملاحظة: يتم بيع وحدة التشخيص PPDA والكابلات وأجهزة التثبيت وبرامج التكوين بشكل منفصل.

لماذا تشتري منا؟

• في الأوراق المالية جاهز للشحن الفوري

• تم اختباره بالكامل – تم التحقق من وظائف كل وحدة.

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر مساعدة في التوافق

الأسئلة الشائعة (FAQ)

س1: ما هو GE IS410JPDHG1A؟

إنه وحدة توزيع الطاقة (PDM) لنظام التحكم في توربينات GE Mark VIe/Mark VIeS. يقوم بتوزيع طاقة ترطيب 28 فولت تيار مستمر إلى وحدات الإدخال/الإخراج، وملفات المرحلات، والصمامات اللولبية، ودوائر التحكم، مع توفير حماية من الأعطال لكل قناة..

س2: هل يدعم جهاز IS410JPDHG1A مدخلات الطاقة الاحتياطية؟

نعم. الوحدة تقبل مصدران للإدخال بجهد 28 فولت تيار مستمر مزود بحماية من عكس القطبية ويدعم استمرار التشغيل عند فقدان أحد مصادر الطاقة.

س3: كم عدد قنوات الإخراج التي تحتوي عليها هذه الوحدة؟

فهو يوفر 24 قناة إخراج مدمجة، مصنفة على النحو التالي: JR1-8، JS1-8، وJT1-8 (3 مجموعات × 8 قنوات).

س4: ما نوع الحماية المستخدمة على قنوات الإخراج؟

تستخدم كل قناة إخراج 0.8 أمبير بولي فيوز للحماية من قصر الدائرة الكهربائية ذاتية إعادة الضبط. في حالة حدوث عطل، يتم تقييد القناة المتأثرة فقط؛ وتعود الطاقة تلقائيًا عند إزالة العطل..

س5: ما هي إمكانيات التشخيص التي توفرها الوحدة؟

تتصل وحدة IS410JPDHG1A بـ وحدة تشخيص PPDA لمراقبة حالة التيار والجهد الداخل والخارج. توفر مؤشرات LED حالة مرئية لحالة الإدخال والإخراج وحالات الأعطال..

س6: ما هو نطاق جهد الإدخال؟

تعمل الوحدة على تردد اسمي 28 فولت تيار مستمر التوريد مع نطاق إدخال واسع من 18-32 فولت تيار مستمر.

س7: ما هو نطاق درجة حرارة التشغيل؟

تعمل الوحدة من من -40 درجة مئوية إلى +70 درجة مئوية (من -40 درجة فهرنهايت إلى +158 درجة فهرنهايت) ويمكن تخزينها في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية.

س8: هل هذه الوحدة معتمدة للاستخدام في المواقع الخطرة؟

نعم. إنها تحمل الفئة الأولى، القسم 2 / الفئة الأولى، المنطقة 2 / ATEX شهادات للاستخدام في المناطق المصنفة.

س9: ما هو بلد المنشأ؟

الولايات المتحدة الأمريكية.

س10: ما الذي يجب عليّ التحقق منه قبل الطلب؟

تحقق دائمًا من رقم القطعة الدقيق (مقارنة بين IS410JPDHG1A ومتغيرات JPD الأخرى)، تأكد من تكوين النظام (مارك 6e مقابل 6eS)، وتحقق من رقم جزء الوحدة النمطية الحالية لضمان التوافق.
