الميزات الرئيسية
التكرار في وضع الاستعداد الساخن (HSB) – يعمل معالجان من طراز CRU320 بالتزامن مع تنفيذ منطقي متزامن وحالات إدخال/إخراج متزامنة؛ ويتولى المعالج الاحتياطي العمل تلقائيًا في حالة تعطل المعالج الأساسي.
معالج سيليرون-إم بسرعة 1 جيجاهرتز – تنفيذ عالي السرعة لاستراتيجيات التحكم المعقدة وحلقات PID المتقدمة
ذاكرة وصول عشوائي (RAM) بسعة 64 ميجابايت مدعومة ببطارية + ذاكرة فلاش بسعة 64 ميجابايت – ذاكرة واسعة لبرامج المنطق الكبيرة والبيانات؛ يحافظ نظام البطارية الاحتياطية على المحتويات أثناء انقطاع التيار الكهربائي.
تبديل سلس – مسح منطقي واحد كحد أقصى، وزمن أدنى 3.133 مللي ثانية؛ تحافظ المخرجات على آخر حالاتها الصالحة أو تنتقل إلى الإعدادات الافتراضية الآمنة أثناء تجاوز الفشل
منفذان تسلسليان – منافذ RS-232 و RS-485 للبرمجة، وواجهة المستخدم الرسومية، وتوصيل الأجهزة القديمة
تقنية ذاكرة ECC – تصحيح الأخطاء أحادية البت والتحقق من الأخطاء متعددة البتات لتحسين سلامة البيانات في البيئات ذات التشويش الكهربائي
تبديل الأدوار اليدوي والتلقائي – مفتاح تبديل للانتقالات اليدوية؛ يدعم تبديل الأدوار الذي يبدأه التطبيق
مؤشرات LED لحالة التكرار – مؤشرات مخصصة لحالة وحدة المعالجة المركزية (CPU) (سليمة)، والتشغيل، وتمكين المخرجات، والبطارية، وعطل النظام، ونشاط منفذي COM1/COM2
يدعم PROFINET و Ethernet Remote I/O – إدخال/إخراج عن بعد PROFINET أحادي الاتجاه ويتم التحكم فيه بشكل زائد (إصدار البرنامج الثابت 8.00 أو أحدث)
المعايير الفنية
المزايا الأساسية
1. نظام النسخ الاحتياطي الساخن الحقيقي مع نقل سلس
تم تصميم IC695CRU320 خصيصًا لـ أنظمة عالية التوافر حيث يمكن حتى للانقطاعات القصيرة أن تتسبب في خسائر مالية أو مخاطر أمنية. في نظام النسخ الاحتياطي، تتم مزامنة وحدتي معالجة مركزية CRU320 (واحدة نشطة والأخرى احتياطية) عبر وصلات ألياف بصرية RMX. في حال تعطل الوحدة النشطة بسبب عطل في الأجهزة أو انقطاع مفاجئ في التيار الكهربائي أو الحاجة إلى الصيانة، تتولى الوحدة الاحتياطية مهامها. في غضون مسح منطقي واحد كحد أقصى (بحد أدنى 3.133 مللي ثانية)والأهم من ذلك، أن عملية التحول هي بدون عوائقيتم الحفاظ على حالات العملية وقيم حلقة PID وحالات الإخراج، مما يجنب حدوث اضطرابات في العملية أو انحرافات في الجودة..
2. ذاكرة تصحيح الأخطاء (ECC) لضمان سلامة البيانات
يُنفذ CRU320 التحقق من الأخطاء وتصحيحها (ECC) تقنية الذاكرة التي تكتشف وتصحح تلقائيًا أخطاء الذاكرة أحادية البت أثناء التحقق من أخطاء الذاكرة متعددة البتاتفي البيئات الصناعية ذات الضوضاء الكهربائية حيث يمكن أن يؤدي تلف الذاكرة إلى سلوك تحكم غير منتظم، يوفر تصحيح الأخطاء طبقة أساسية لحماية سلامة البيانات.
3. ذاكرة كبيرة للتطبيقات المعقدة
مع ذاكرة وصول عشوائي (RAM) بسعة 64 ميجابايت مدعومة ببطارية و ذاكرة فلاش غير متطايرة بسعة 64 ميجابايتيمكن لجهاز CRU320 التعامل مع برامج منطقية كبيرة ومعقدة دون الحاجة إلى وحدة تخزين خارجية.تحتفظ ذاكرة الوصول العشوائي المدعومة ببطارية بالبرامج والبيانات حتى بعد انقطاع التيار الكهربائي، بينما توفر ذاكرة الفلاش طبقة حماية ثانوية للبرامج. تدعم الوحدة النمطية المتغيرات الرمزية المحددة تلقائيًا التي يمكنها استخدام أي قدر من ذاكرة المستخدم، مما يتيح تنظيم البرنامج بكفاءة.
4. التواصل والتكامل المرن

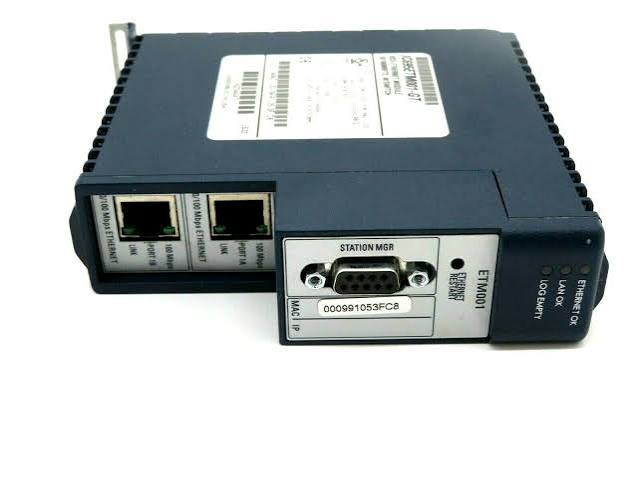

يوفر جهاز CRU320 منفذان تسلسليان مستقلان (RS-232 و RS-485) للاتصال المباشر بالمبرمجين وأجهزة واجهة المستخدم الرسومية والمعدات القديمةيتم دعم اتصال الإيثرنت عبر نظام التثبيت على الرف. IC695ETM001 وحدة واجهة إيثرنت، تُمكّن بروتوكولات SRTP وModbus TCP وEthernet Global Data (EGD). كما تدعم الوحدة أيضًا إدخال/إخراج عن بعد PROFINET أحادي الاتجاه ويتم التحكم فيه بشكل زائد (إصدار البرنامج الثابت 8.00 أو أحدث).
5. الانتقال السلس من السلسلة 90-30
بنية RX3i ناقل اللوحة الخلفية المزدوجة (PCI 2.2 + اتصال تسلسلي عالي السرعة) يُمكّن CRU320 من التواصل مع كل من وحدات الإدخال/الإخراج RX3i الحديثة والقديمة وحدات الإدخال/الإخراج من السلسلة 90-30تتيح هذه الميزة التوافقية مع الإصدارات السابقة الانتقال التدريجي من الأنظمة القديمة دون الحاجة إلى استبدالها بالكامل.
6. التشخيص الشامل والتحكم اليدوي

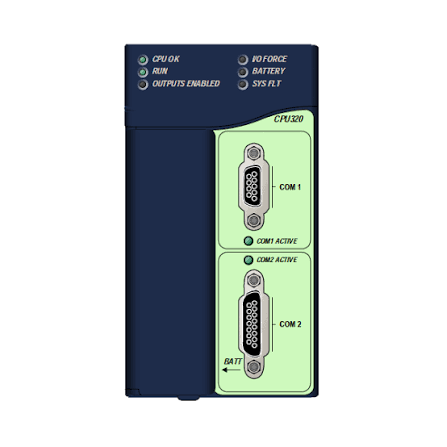

توفر ثمانية مصابيح LED في اللوحة الأمامية حالة مرئية فورية: وحدة المعالجة المركزية تعمل بشكل جيد، تشغيل، تمكين المخرجات، فرض الإدخال/الإخراج، البطارية، عطل في النظام، COM1، وCOM2. ال مفتاح تبديل يدوي يُمكّن الفنيين من بدء عملية تبديل الأدوار بين الوحدات النشطة والاحتياطية أثناء الصيانة أو الاختبار، دون الاعتماد فقط على الكشف التلقائي عن الأعطال..
التطبيقات
يتم استخدام IC695CRU320 في مختلف الصناعات حيث يُعد التشغيل المستمر أمراً بالغ الأهمية:
الموديلات الموصى بها والمنتجات ذات الصلة
المحتويات
ملاحظة: وحدة مزامنة RMX والبطارية ومصدر الطاقة والحامل وبرنامج البرمجة تباع بشكل منفصل.
لماذا تشتري منا؟
في الأوراق المالية جاهز للشحن الفوري
تم اختباره بالكامل – تم التحقق من وظائف كل وحدة.
يشمل الضمان اشترِ بثقة
الدعم الفني – تتوفر المساعدة في إعداد نظام النسخ الاحتياطي
الأسئلة الشائعة (FAQ)
س1: ما هو GE Fanuc IC695CRU320؟
إنه وحدة معالجة مركزية احتياطية لـ نظام PACSystems RX3i المنصة. تدعم هذه المنصة تكوينات التكرار الاحتياطي السريع (HSB)، حيث تتولى وحدة المعالجة المركزية الاحتياطية التحكم بسلاسة في حالة تعطل الوحدة الأساسية، مما يتيح تحكمًا عالي التوافر للتطبيقات بالغة الأهمية..
س2: ما الفرق بين معالج CRU320 ومعالج RX3i القياسي؟

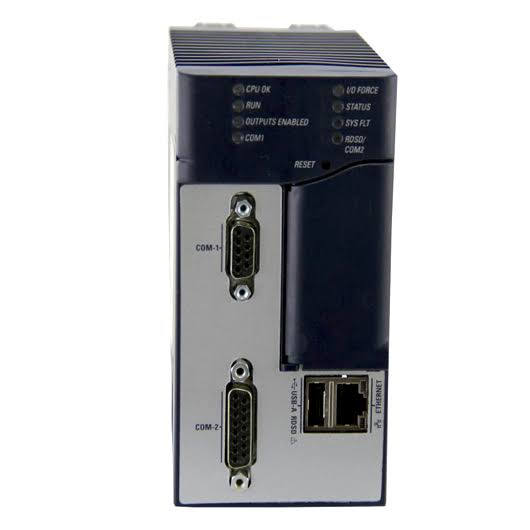

تم تصميم CRU320 خصيصًا لـ تطبيقات التكراربخلاف وحدات المعالجة المركزية القياسية، يدعم هذا الجهاز تكوينات وضع الاستعداد الساخن ثنائية وحدة المعالجة المركزية مع حالات منطقية وإدخال/إخراج متزامنة، وتبديل سلس، وروابط مزامنة ألياف بصرية RMX مخصصة. لا تدعم وحدات المعالجة المركزية القياسية مثل CPE310 خاصية التكرار.
س3: ما مدى سرعة التبديل بين وحدات المعالجة المركزية الاحتياطية؟
وقت التحويل هو أقصى عدد عمليات المسح المنطقي: 1، الحد الأدنى: 3.133 مللي ثانيةوهذا يضمن أنه حتى في حالة حدوث عطل في وحدة المعالجة المركزية الرئيسية، فإن العملية لا تشهد أي انقطاع ملحوظ.
س4: هل يحتاج جهاز CRU320 إلى بطارية؟
نعم. تتطلب الوحدة بطارية خارجية لحفظ البيانات. البطارية الموصى بها هي... بطارية الليثيوم الذكية IC695ACC302 أو بطارية مساعدة من سلسلة IC693ACC302 90-30البطارية غير مشمولة ويجب طلبها بشكل منفصل.
س5: ما هي وحدة RMX ولماذا هي مطلوبة؟
ال وحدة تبادل الذاكرة الاحتياطية IC695RMX128/228 (RMX) يقوم بإنشاء روابط ألياف ضوئية عالية السرعة تعكس محتويات الذاكرة وحالات الإدخال/الإخراج وبيانات التطبيق بين وحدات المعالجة المركزية النشطة والاحتياطية.. ما يصل إلى رابطين RMX يتم دعمها لأغراض التكرار. بدون وحدات RMX، لا يمكن لنظام التكرار أن يعمل..
س6: هل يمكن استخدام CRU320 كوحدة معالجة مركزية مستقلة؟
نعم. يمكن لوحدة المعالجة المركزية CRU320 العمل كوحدة معالجة مركزية مستقلة عالية الأداء دون الحاجة إلى وحدات احتياطية. ومع ذلك، فإنها تكون أكثر فعالية من حيث التكلفة عند نشرها في أزواج احتياطية لتطبيقات التوافر العالي..
س7: كم عدد كتل البرامج التي يدعمها جهاز CRU320؟
يدعم ما يصل إلى 512 كتلة برمجية، بحجم أقصى يبلغ 128 كيلوبايت لكل كتلة.
س8: ما هي بروتوكولات الاتصال التي يدعمها جهاز CRU320؟
تتضمن البروتوكولات التسلسلية Modbus RTU Slave وSNP وSerial I/Oدعم اتصالات الإيثرنت (عبر وحدة IC695ETM001) SRTP و Modbus TCP و Ethernet Global Data (EGD)يدعم المعالج أيضًا إدخال/إخراج عن بعد PROFINET (إصدار البرنامج الثابت 8.00 أو أحدث).
س9: كم عدد الفتحات التي يشغلها جهاز CRU320؟
تشغل الوحدة فتحتان في رف RX3i.
س10: ما هو بلد المنشأ؟
الولايات المتحدة الأمريكية.
س11: ما هو حل QuadPAC؟
RX3i كوادباك يستخدم هذا الحل أربعة وحدات تحكم CRU320QP - وحدة تحكم رئيسية وثلاث وحدات احتياطية متزامنة - لتكوينات رفوف الإدخال/الإخراج ثلاثية التكرار. وهو يتميز "التكرار الذكي"، خوارزمية قيد الحصول على براءة اختراع تقوم بحساب مدى توافر النظام النسبي في الوقت الفعلي وتحديد وحدة التحكم الأكثر توافراً كوحدة تحكم رئيسية.
