المعايير والميزات الرئيسية
الميزات والمزايا الأساسية
تجاوز الأجهزة بدون انقطاعالميزة الأبرز للوحة هي مكوناتها المادية منطق تجاوز 2oo3 مع وقت تبديل يبلغ < 3.2 نانوثانيةمما يُمكّن نظام الإثارة من البقاء في وضع التنظيم ذي الحلقة المغلقة حتى عندما يكون ناقل InSync الرئيسي غير متصل بالإنترنت للصيانة أو التحديثات. وهذا يدعم استراتيجيات التحديث "بدون توقف" لوحدات المولدات الحيوية في محطات الطاقة ومرافق الغاز الطبيعي المسال وأنظمة الدفع البحرية. .
التوافق مع الإشارات المتعددة ومعالجة الإشاراتتقوم اللوحة بمعالجة إشارات تناظرية متنوعة، بما في ذلك مدخلات/مخرجات 4-20 مللي أمبير، إشارات موضع LVDT/LVDR، مدخلات مزدوجة حرارية، ومخرجات صمام مؤازريقوم هذا الجهاز بتعديل وتكييف الإشارة بما يتناسب مع بيئات التحكم في التوربينات، مما يقلل الحاجة إلى أجهزة إرسال خارجية إضافية. .
الاتصال غير المعتمد على بروتوكول محدديدعم بروتوكولات ناقل متعددة.واجهات RS-485 وCAN وProfibus DP وواجهات تسلسلية خاصة— مما يسمح بالتكامل المرن مع بنى التحكم الحالية دون الحاجة إلى إعادة تكوين الشبكة .
وصلات الأجهزة القابلة للتهيئةتتميز اللوحة بوصلات توصيل مادية (J1/J2 لاختيار دائرة خرج التيار بالمللي أمبير، وJ5/J6 لنطاق تيار 20 مللي أمبير/200 مللي أمبير، وJ7 لاختبار RS-232، وJ8 لتفعيل المذبذب) مما يتيح تخصيصها وفقًا لمتطلبات التطبيق المحددة والاختبار الوظيفي .
تصميم متين وقابل للتبديل السريعيدعم المجلس استبدال سريعبمتوسط وقت استبدال أقل من دقيقتين. يوفر غلافه المصنوع من الألومنيوم وطلاءه الواقي مقاومة لرذاذ الملح والاهتزازات (5 غرامات)، مما يجعله مناسبًا للبيئات الصناعية القاسية بما في ذلك التطبيقات البحرية والمنصات البحرية. .
التطبيقات النموذجية
يتم استخدام جهاز IS200ISBBG2AAB في أنظمة التحكم الحرجة حيث يكون استمرار الإثارة دون انقطاع أمرًا ضروريًا :
محطات توليد الطاقة التي تعمل بالفحم: تمكين صيانة إثارة المولد أثناء بقاء الوحدة متصلة بالشبكة، مما يقلل وقت التوقف بنسبة تصل إلى 80% في دراسة حالة لمحطة طاقة بقدرة 600 ميجاوات .
تحديث نظام التحكم في التوربينات الغازيةتحسين دقة إشارة تدفق الوقود (4-20 مللي أمبير) وخفض خسائر كفاءة التوربينات بنسبة 3% في محطة توليد الطاقة بالغاز الطبيعي .
مصنع الصلب - الصب المستمر: الحفاظ على مجال مغناطيسي ثابت أثناء تعديلات نظام الإثارة بالتيار المستمر لمنع تكسر قضبان الصلب .
محطات ضغط خطوط أنابيب الغاز الطبيعي المسال: الاستمرار في إرسال أوامر تحديد عزم الدوران إلى محركات التردد المتغير أثناء صيانة ناقل البيانات لمنع اندفاع الضاغط .
أنظمة الدفع البحرية: تولي التحكم في الإثارة تلقائيًا في حالة تعطل الإطار الرئيسي بسبب تآكل رذاذ الملح أثناء الرحلات البحرية .
الأسئلة الشائعة (FAQ)
س1: ما هي الوظيفة الأساسية لـ IS200ISBBG2AAB؟

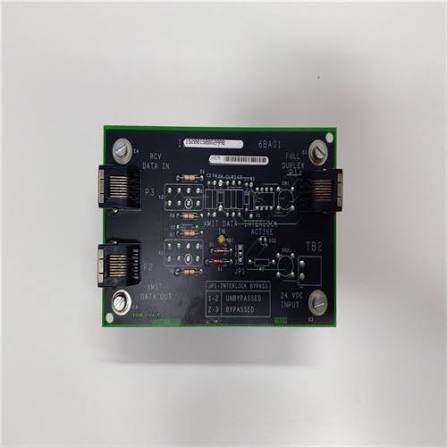

A: هي لوحة دوائر مطبوعة لتجاوز ناقل InSync لأنظمة الإثارة GE EX2100 ووحدات التحكم في التوربينات Mark VI. وتتمثل وظيفتها في توفير قناة تجاوز مادية تحافظ على نقل بيانات التحكم في الإثارة الحيوية عندما يكون ناقل InSync الرئيسي غير متصل، مما يضمن تنظيم إثارة المولد دون انقطاع. .
س2: هل لا يزال جهاز IS200ISBBG2AAB قيد الإنتاج؟
A: المجلس مدرج على النحو التالي: في الخدمة/نشط في مرحلة دورة الحياة وفقًا لبعض المصادر، مع توفر الإمداد والدعم الفني على المدى الطويل. يتوفر المنتج بشكل أساسي من خلال موردين خارجيين وقنوات بيع الفائض. .
س3: هل يمكن استبدال IS200ISBBG2AAB أثناء التشغيل؟
A: نعم. تدعم اللوحة الاستبدال السريع عند تركيبها في تكوينات احتياطية، بمتوسط وقت استبدال أقل من دقيقتين. مع ذلك، تأكد دائمًا من سلامة المسار الاحتياطي قبل الإزالة. .
س4: ما هو وقت التبديل لوظيفة التجاوز؟
A: تحقق منطق التجاوز على مستوى الأجهزة زمن تبديل قدره < 3.2 نانوثانيةمما يضمن انتقالًا سلسًا دون تعطيل تنظيم الإثارة .
س5: ما هي اللوحات التكميلية المتوافقة؟
A: يتواصل المجلس مع مجالس مكملة، بما في ذلك TCQC وSTCA وTCTG عبر موصلات مخصصة (3PL، JE، JD) للتكامل مع وحدات Mark VI/O R1/R2/R3 .
س6: ما أهمية وصلات الأجهزة J1–J8؟
A: تُستخدم وصلات التوصيل لضبط نطاقات التيار وتمكين الاختبار الوظيفي: J1/J2 لاختيار دائرة خرج التيار بالمللي أمبير؛ J5/J6 لنطاق التيار 20 مللي أمبير / 200 مللي أمبير؛ J7 لاختبار بطاقة RS-232؛ J8 لتفعيل المذبذب .
س7: ما الذي يجب فحصه قبل استبدال اللوحة؟
A: تأكيد يتم عزل طاقة الخزانة بجهد 24 فولت تيار مستمر قبل التبديل السريع، افحص أطراف التوصيل الذهبية لمنع تلف اللوحة الخلفية نتيجة ارتفاع الجهد المفاجئ لمحول الارتداد. افحص أطراف التوصيل الذهبية كل 6 أشهر ونظفها بالكحول الإيزوبروبيلي لمنع أخطاء الاتصال الناتجة عن الأكسدة. افحص المكثفات الإلكتروليتية المصنوعة من الألومنيوم الموجودة على اللوحة كل 12 شهرًا، واستبدل اللوحة إذا لاحظت أي انتفاخ. .
الموديلات الموصى بها والمنتجات ذات الصلة
يُعدّ جهاز IS200ISBBG2AAB جزءًا من نظام الإثارة GE EX2100 ونظام التحكم في التوربينات Mark VI. فيما يلي نماذج ومكونات ذات صلة:
إرشادات الاختيار: بالنسبة لأنظمة EX2100 أو Mark VI الحالية التي تتطلب إمكانية تجاوز ناقل InSync، IS200ISBBG2AAB هذا هو الجزء الصحيح. تأكد من تطابق مراجعة الوظائف (1A) ومراجعة التصميم (B) مع إعدادات نظامك. بالنسبة للتركيبات الجديدة أو التحديثات الرئيسية، استشر شركة GE Vernova للاطلاع على بدائل الإنتاج الحالية.
