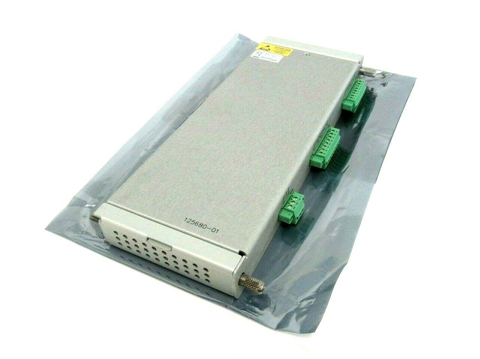

ال بنتلي، نيفادا 125680-01 هو وحدة إدخال/إخراج Proximitor مع نهايات داخلية لـ جهاز مراقبة التقارب 3500/40 متر في نظام حماية الآلات 3500.إنه بطاقة إدخال/إخراج خلفية كاملة الارتفاع والتي تعمل كواجهة الأجهزة الأساسية بين محولات التقارب المثبتة في الميدان (سلسلة Bently Nevada 3300 XL) ووحدة المراقبة الأمامية 3500/40M.
رقم الصنف :
125680-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 125680-01 |
| عائلة المنتجات | جهاز مراقبة التقارب 3500/40 متر |
| نوع المنتج | وحدة الإدخال/الإخراج Proximitor (الوصلات الداخلية) |
| شاشة متوافقة | شاشة مراقبة التقارب 3500/40M (البطاقة الرئيسية 176449-01) |
| عدد القنوات | 4 قنوات إدخال محول تقارب غير معزولة |
| أجهزة الاستشعار المدعومة | محولات تقارب Bently Nevada 3300 XL بأبعاد 8 مم و11 مم و25 مم |
| إثارة المحول | مصدر طاقة بجهد -24 فولت تيار مستمر مزود من قبل الشاشة |
| مقاومة الدخل | 10 كيلو أوم لكل قناة |
| نوع الإنهاء | النهايات الداخلية (كتل طرفية لولبية مدمجة) |
| استهلاك الطاقة | 7.7 واط نموذجي |
| تشخيص الحلقة | يكشف عن حالات الدائرة المفتوحة والدائرة القصيرة في حلقات المحول |
| تبديل سريع | مدعوم (يمكن أن يظل مصدر الطاقة الرئيسي للرف موصولاً بالتيار) |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| رطوبة | 95%، غير مكثف |
| الأبعاد (العرض × الارتفاع × العمق) | 24.4 مم × 241.3 مم × 99.1 مم |
| وزن | الوزن التقريبي: 0.20 كجم (0.44 رطل) |
| معالجة ثنائي الفينيل متعدد الكلور | لوحة دوائر مطبوعة مطلية بطبقة واقية |
| الشهادات | حاصل على شهادات CE و CSA و ATEX للمناطق الخطرة، ومتوافق مع معيار API-670 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| حالة دورة الحياة | متوفر / متاح كفائض جديد |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 125680-01 (هذا النموذج) | وحدة إدخال/إخراج Proximitor مع نهايات داخلية | نظام مراقبة قياسي 3500/40 ميجاهرتز مع أسلاك داخلية للرف |
| 126615-01 | وحدة إدخال/إخراج Proximitor مع إنهاءات خارجية | التطبيقات التي تتطلب الوصول إلى الأسلاك الخارجية |
| 135489-04 | وحدة إدخال/إخراج Proximitor مع العوائق الداخلية + إنهاء الخدمة الداخلي | تطبيقات المناطق الخطرة (الآمنة جوهريًا) |
| 149716-01 | TMR وحدة إدخال/إخراج Proximitor مع نهايات خارجية | تكوينات ثلاثية الوحدات المتكررة |
| 176449-01 | شاشة مراقبة التقارب 3500/40M (البطاقة الرئيسية) | بطاقة أمامية مصاحبة للطراز 125680-01 |
| 3500/42 مليون | جهاز الرصد التقاربي/جهاز رصد الزلازل | التطبيقات التي تتطلب مدخلات زلزالية (السرعة/التسارع) |
س1: ما هي الوظيفة الأساسية لـ 125680-01؟
إنه وحدة الإدخال/الإخراج الخلفية لجهاز مراقبة التقارب 3500/40M. يعمل كواجهة أجهزة مباشرة تربط محولات طاقة التقارب الخارجية التي تعمل بتيارات الدوامة بالشاشة الأمامية. يوفر إثارة طاقة مستقرة للمستشعر، ويستقبل فولتيات الإزاحة التناظرية الخام، ويوجه هذه الإشارات عبر اللوحة الخلفية إلى بطاقة المعالج الرئيسية لحساب مقاييس الآلات مثل الاهتزاز القطري، ولا مركزية العمود، وموضع الدفع، والتمدد التفاضلي، وREBAM.
س2: ما الفرق بين 125680-01 و 126615-01؟
الفرق الأساسي هو طريقة الإنهاء. ال 125680-01 الاستخدامات إنهاء الخدمة الداخلي — يتم توصيل أسلاك الحقل مباشرةً بكتل طرفية لولبية مدمجة في الوحدة. 126615-01 الاستخدامات إنهاءات خارجية — يتم توصيل الأسلاك الميدانية بكتل إنهاء خارجية منفصلة، مع كابل شريطي يربط بوحدة الإدخال/الإخراج .
س3: هل يمكن لجهاز 125680-01 استقبال الإشارات من أجهزة استشعار التقارب غير التابعة لشركة Bently Nevada؟
لا. تمت معايرة المسارات الداخلية ومصفوفات القياس خصيصًا لمحولات التقارب من بنتلي نيفادا. استخدام مجسات من جهات خارجية سيؤدي إلى كسر عوامل القياس الخطية، وإبطال تحويلات القياس، وتوليد أخطاء في المعايرة.
س4: كيف يمكنني استكشاف أخطاء قناة تظهر حالة "غير موافق" بشكل مستمر؟
قم بقياس فرق الجهد الخام للتيار المستمر عبر SIG و كوم أطراف التوصيل مع جهاز قياس متعدد. يظهر المجس السليم بين -4 فولت تيار مستمر و -16 فولت تيار مستمرإذا كان الجهد قريبًا من 0 فولت أو يعكس جهد التغذية الكامل البالغ -24 فولت، فمن المرجح أن يكون العطل كابل قصير أو موصل مفتوح في الميدان بدلاً من عطل في وحدة الإدخال/الإخراج .
س5: هل يمكن استبدال 125680-01 أثناء التشغيل؟
نعم. تدعم الوحدة خاصية التبديل السريع - حيث يمكن أن يبقى التيار الكهربائي الرئيسي للحامل موصولاً أثناء استبدال الوحدة. مع ذلك، يؤدي سحب الوحدة فورًا إلى قطع طاقة الإثارة عن أجهزة الاستشعار الميدانية، مما يتسبب في ظهور "عطل في جهاز المراقبة". قبل الإزالة، قم بتحريك مفتاح قفل الحامل إلى وضع البرنامج وتمكين علامات تجاوز قناة البرمجيات عبر برنامج تكوين الرف 3500 لمنع تنشيط مرحلات الفصل الطارئ في اتجاه المصب.
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 286566-01 البطاقة الرئيسية لكشف السرعة الزائدة و 133396-01 وحدة إدخال/إخراج للكشف عن السرعة الزائدة.
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة لنظام حماية الآلات 3500.ال 3500/53 مليون هو سلسلة M ذات القاعدة المنفصلة الإصدار، باستخدام 286566-01 البطاقة الرئيسية مع 133396-01 وحدة الإدخال/الإخراج الخلفية. إنها غير متوافق مع التركيب المباشر مع الطراز القديم 3500/53 (133388-01).
ال بنتلي نيفادا 3500/53M-01-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة لنظام حماية الآلات 3500.ال 3500/53 مليون هو سلسلة M ذات القاعدة المنفصلة الإصدار، باستخدام 286566-01 البطاقة الرئيسية مع 133396-01 وحدة الإدخال/الإخراج الخلفية. إنها غير متوافق مع التركيب المباشر مع الطراز القديم 3500/53 (133388-01).
ال بنتلي نيفادا 3500/53-03-00 هو وحدة الكشف الإلكتروني عن السرعة الزائدة أحادية القناة بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 133388-01 البطاقة الرئيسية لكشف السرعة الزائدة و 133396-01 وحدة إدخال/إخراج للكشف عن السرعة الزائدة.
هو بنتلي، نيفادا 288062-02 هو اللوحة الرئيسية لوحدة عداد دورات المحرك لـ وحدة عداد دورات المحرك 3500/50M في نظام حماية الآلات 3500.إنه وحدة ثنائية القناة التي تقبل المدخلات من مجسات التقارب أو أجهزة الالتقاط المغناطيسية لتحديد سرعة دوران العمود، وتسارع الدوار، واتجاه الدوار.
ال بنتلي نيفادا 3500/50M-01-00 هو وحدة قياس سرعة الدوران ثنائية القنوات بالنسبة لنظام حماية الآلات 3500، المُجهز بـ 288062-02 البطاقة الرئيسية لعداد دورات المحرك و 133442-01 وحدة الإدخال/الإخراج مع إنهاءات داخلية.ال "م" يشير التصنيف إلى سلسلة M توفر هذه الوظائف تكاملاً محسّناً مع برنامج التشخيص الخاص بالنظام 1.
ال بنتلي، نيفادا 133442-01 هو وحدة إدخال/إخراج مقياس سرعة الدوران ثنائية القنوات مع نهايات داخلية، مصممة لـ وحدة عداد دورات المحرك 3500/50 في نظام حماية الآلات 3500.تقوم الوحدة بمعالجة إشارات النبض الخام لتحديد سرعة دوران العمود، وتسارع الدوار، واتجاه الدوارويمكنها توفير إشارات Keyphasor المهيأة للوحة الخلفية للحامل لاستخدامها بواسطة وحدات المراقبة الأخرى.
