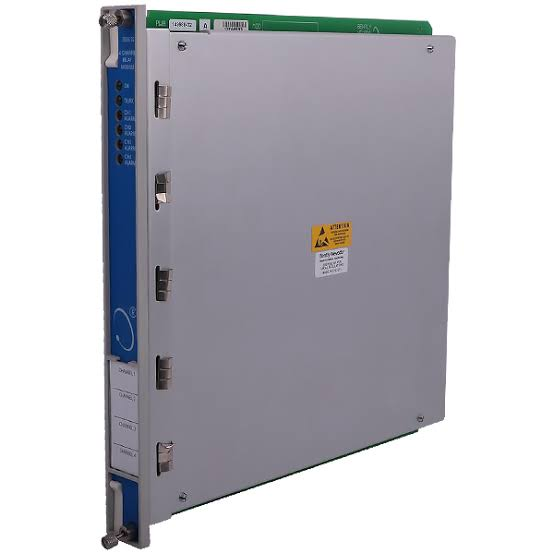

وحدة ترحيل جديدة تمامًا من بنتلي نيفادا 3500/32-01-00 رقم 125712-01 متوفرة في المخزون

ال بنتلي نيفادا 3500/32-01-00 هو وحدة ترحيل رباعية القنوات لنظام حماية الآلات من سلسلة 3500. وهو عبارة عن وحدة كاملة الارتفاع توفر أربعة مخارج مرحليةكل منها قابل للبرمجة بشكل مستقل لتنفيذ منطق التصويت. تستخدم الوحدة منطق محرك الإنذار مع برمجة AND/OR، مما يسمح للمرحلات بالاستجابة لحالات التنبيه أو الخطر أو غير موافق أو حالات PPL الفردية من أي قناة مراقبة في الرف.

رقم الصنف :
125712-01
الطلب (الحد الأدنى للكمية) :
1 Piece
قسط :
EXW/CIF
منشأ المنتج :
USA
ميناء الشحن :
Wuhan
مهلة :
3-5days
وزن :
3kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	بنتلي نيفادا (بيكر هيوز)
نموذج	3500/32-01-00
عائلة المنتجات	نظام حماية الآلات 3500
نوع المنتج	وحدة ترحيل رباعية القنوات (كاملة الارتفاع)
عدد المرحلات	4 قنوات مستقلة
نوع المرحل	تم توصيل مرحّلين SPDT كمرحّلين DPDT لكل قناة
تواصل مع الحياة	100,000 دورة عند 5 أمبير، 24 فولت تيار مستمر أو 120 فولت تيار متردد
أقصى تيار تبديل	5 أ
أقصى جهد كهربائي يتم تشغيله	30 فولت تيار مستمر / 250 فولت تيار متردد
سعة الطاقة المحولة	120 واط تيار مستمر / 600 فولت أمبير تيار متردد
مانع القوس الكهربائي	250 فولت RMS، تركيب قياسي
ختم	مجموعة مرحل محكمة الإغلاق بالإيبوكسي
وضع التشغيل	مفتاح قابل للتحديد: مُفعّل عادةً أو غير مُفعّل عادةً
استهلاك الطاقة	6 واط نموذجي
مؤشرات LED	حسنًا، إرسال/استقبال، إنذار القناة
مساحة الرفوف	فتحة أمامية واحدة كاملة الارتفاع + فتحة إدخال/إخراج خلفية واحدة كاملة الارتفاع
درجة حرارة التشغيل	من -30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى +85 درجة مئوية
رطوبة	95%، غير مكثف
أبعاد الوحدة الرئيسية	241 مم × 24.4 مم × 242 مم
وزن الوحدة الرئيسية	0.7 كجم
أبعاد وحدة الإدخال/الإخراج	241 مم × 24.4 مم × 99.1 مم
وزن وحدة الإدخال/الإخراج	0.4 كجم
حالة دورة الحياة	نشيط / ناضج

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
3500/32-01-00 (هذا النموذج)	وحدة ترحيل رباعية القنوات، بدون موافقة أي جهة.	منطق الإنذار/الإيقاف القياسي
3500/32-01-01	وحدة ترحيل رباعية القنوات، معتمدة من CSA/NRTL/C	المنشآت في أمريكا الشمالية التي تتطلب شهادة اعتماد
3500/32-01-02	وحدة ترحيل رباعية القنوات، معتمدة من ATEX/IECEx/CSA	منشآت المناطق الخطرة (المنطقة 2)
3500/32M-01-00	وحدة ترحيل محسّنة رباعية القنوات (SIL 2)	تطبيقات السلامة الوظيفية
3500/33	وحدة ترحيل ذات 16 قناة	متطلبات خرج المرحل عالي الكثافة
125712-01	وحدة ترحيل احتياطية رباعية القنوات (اللوحة الرئيسية)	بطاقة رئيسية بديلة لجهاز 3500/32
125720-01	وحدة إدخال/إخراج احتياطية ذات 4 قنوات	وحدة إدخال/إخراج بديلة لجهاز 3500/32
125720-02	وحدة إدخال/إخراج احتياطية ذات 4 قنوات (للمناطق الخطرة/السلامة الوظيفية)	وحدات إدخال/إخراج بديلة لتطبيقات 3500/32 ميجابايت

الدفع والتسليم

الأسئلة الشائعة

س1: ما هي الوظيفة الأساسية لـ 3500/32-01-00؟

إنه وحدة ترحيل رباعية القنوات يوفر هذا النظام أربعة مخارج ترحيل مستقلة لمنطق الإنذار والإيقاف في نظام حماية الآلات 3500. يمكن برمجة كل مخرج بشكل مستقل لتنفيذ منطق التصويت باستخدام منطق تشغيل الإنذار مع مجموعات AND/OR من مدخلات التنبيه، والخطر، وغير موافق، أو PPL من أي قناة مراقبة في الرف. .

س2: أين يمكن تركيب جهاز 3500/32-01-00 في الرف؟

يمكن وضع الوحدة في أي فتحة على يمين وحدة واجهة الرف (RIM) أو واجهة البيانات العابرة (TDI). تشغل فتحة أمامية كاملة الارتفاع وتتطلب فتحة خلفية كاملة الارتفاع لوحدة الإدخال/الإخراج. .

س3: ما الفرق بين 3500/32 و 3500/32M؟

ال 3500/32 مليون هي النسخة المحسّنة التي تدعم السلامة الوظيفية SIL 2 و شهادات المناطق الخطرة ATEX/IECExيستخدم 149986-02 البطاقة الرئيسية، بينما تستخدم البطاقة القياسية 3500/32 125712-01 البطاقة الرئيسية. الاثنان هما غير قابلة للتبادل — يؤدي تركيب بطاقة 3500/32M في رف 3500/32 قديم إلى مشاكل في الأداء، بينما يؤدي استخدام بطاقة 3500/32 في رف 3500/32M إلى المساس بشهادات السلامة.

س4: ما هي الأسباب الشائعة لبقاء مصابيح LED الخاصة بإنذار القناة مضاءة؟

تشمل الأسباب الشائعة ما يلي:

عطل في ملف المرحل أو تعطل التلامسقم بتشغيل منطق القناة المبرمج في برنامج التكوين وتحقق من استمرارية الاتصال عبر نقاط التلامس للمرحل.
سوء تكوين منطق البرمجة/التصويت: أعد التحقق من إعداد منطق تشغيل الإنذار في برنامج تكوين الرف 3500.
عطل في اتصال اللوحة الخلفيةإذا لم يكن مؤشر LED الخاص بالإرسال/الاستقبال يومض، فأعد تركيب الوحدة وتحقق من الوحدات المجاورة بحثًا عن نفس العرض.

س5: ما هي قطع الغيار المتوفرة للطراز 3500/32-01-00؟

تشمل قطع الغيار الرئيسية ما يلي:

125712-01وحدة ترحيل احتياطية رباعية القنوات (اللوحة الرئيسية)
125720-01وحدة إدخال/إخراج مرحل رباعية القنوات احتياطية (للتطبيقات القياسية)
125720-02وحدة إدخال/إخراج احتياطية ذات 4 قنوات (للمناطق الخطرة/السلامة الوظيفية)
129771-01دليل مستخدم وحدة الترحيل 3500/32 و3500/32M
