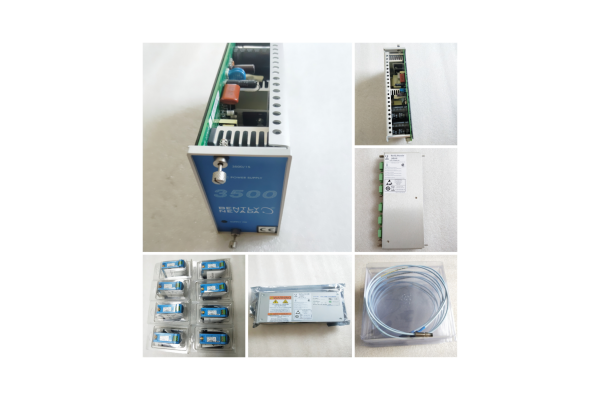

ال وحدة ترحيل بنتلي نيفادا 3500/33 ذات 16 قناة وحدة إخراج كاملة الارتفاع لنظام حماية الآلات من سلسلة 3500. وتتمثل وظيفتها الأساسية في توفير 16 مخرج مرحل مستقل تقوم بترجمة حالات الإنذار من وحدات المراقبة إلى إشارات تحكم قابلة للتنفيذ - مثل تشغيل الإنذارات أو تفعيل تسلسلات الإيقاف أو التحكم في المعدات الخارجية.
رقم الصنف :
3500/33الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1.5kgنظرة عامة على المنتج:وحدة ترحيل بنتلي نيفادا 3500/33 ذات 16 قناة
وحدة Bently Nevada 3500/33 هي وحدة ترحيل مصممة لأنظمة مراقبة حالة الآلات. يتم وضعها كوحدة نصف ارتفاع على الجانب الأيمن من الرف، وهي تسهل التحكم في العديد من الأجهزة الخارجية مثل أجهزة الإنذار والصمامات والمضخات والمحركات.
اسم العلامة التجارية: بنتلي
رقم الموديل: 3500/33 149986-01
الحالة: جديد وأصلي 100%
مدة التسليم: 3-5 أيام
الضمان: سنة واحدة
المواصفات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 16 مخرج مرحل مستقل . |
| نوع المرحل | المرحلات أحادية القطب ثنائية الرمية (SPDT) . |
| منصة النظام | مصمم لحامل Bently Nevada 3500 Series؛ يتم تركيبه في أي فتحة على يمين وحدة TDI . |
| استهلاك الطاقة | 5.8 واط نموذجي . |
| إعدادات | يمكن برمجة منطق تشغيل الإنذار بالكامل عبر برنامج تكوين الرف 3500، باستخدام منطق AND/OR . |
| المراقبة والتشخيص | مؤشرات LED على اللوحة الأمامية لحالة التشغيل، واتصال الإرسال/الاستقبال، وحالة الإنذار لكل قناة . |
منطق إنذار ومخرجات مرنةتتميز هذه الوحدة بميزة فريدة هي منطق تشغيل الإنذار القابل للبرمجة بالكامل. يمكن تهيئة كل مخرج من مخارج المرحلات الستة عشر بشكل مستقل باستخدام منطق AND/OR، وذلك باستخدام مدخلات مثل حالات التنبيه/الخطر، أو حالات عدم الموافقة، أو المتغيرات المقاسة من أي قناة مراقبة في الحامل. وهذا يُمكّن من استخدام منطق تصويت معقد لاستراتيجيات حماية الآلات المصممة خصيصًا .
تصميم صناعي متينكل مرحل مُغلق بمادة الإيبوكسي لحمايته من الظروف البيئية القاسية والاهتزازات تم تصميم نقاط التلامس لتحمل ما لا يقل عن 10000 دورة تبديل، كما أن خاصية كبح القوس الكهربائي المدمجة عند 250 فولت RMS تعمل على إطالة عمر نقاط التلامس. يسمح مفتاح مدمج بضبط مجموعات من أربع قنوات للتشغيل في وضع الطاقة العادية (NE) أو وضع عدم الطاقة العادية (ND). .
تكامل سلس للنظامباعتبارها وحدة كاملة الارتفاع، يتم تثبيتها مباشرة في رف 3500، وتتصل بوحدة واجهة البيانات العابرة (TDI). يتم تكوينه باستخدام برنامج تكوين الرف القياسي 3500، مما يوفر تجربة هندسية موحدة .
يُستخدم جهاز 3500/33 على نطاق واسع لتنفيذ منطق الحماية والتحكم في أنظمة مراقبة الآلات الحيوية، مثل :
حماية الآلات التوربينية – تشغيل مرحلات الإيقاف لتوربينات البخار والغاز.
مراقبة الضواغط والمضخات – تفعيل أجهزة الإنذار وأجهزة التعشيق بناءً على عتبات الاهتزاز أو الموضع.
أنظمة السلامة على مستوى المصنع – التكامل مع منطق الإغلاق الطارئ (ESD) وأنظمة أتمتة المصانع .
مزيد من التفاصيل
بلد المنشأ | الولايات المتحدة الأمريكية |
حالة المنتج | جديد |
ضمان | سنة واحدة |
طريقة الدفع | التحويل المصرفي، ويسترن يونيون |
طريقة الشحن | DHL/FedEX/UPS/TNE/EMS |
