Beckhoff EL2535-0002 PWM Output Terminal, 2 Channels, 24V 2A, EtherCAT.

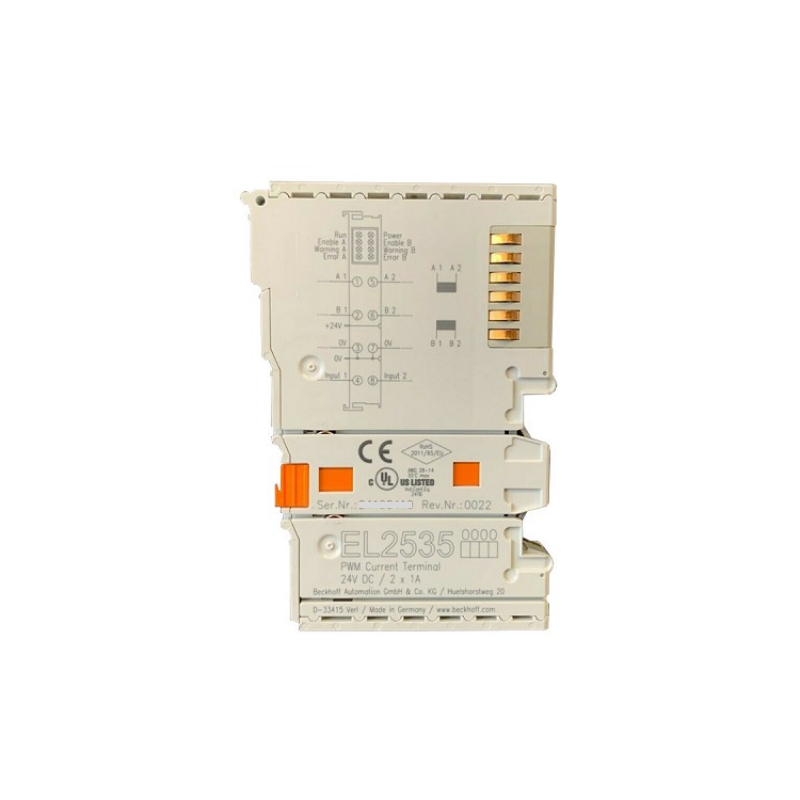

Beckhoff EL2535-0002 output module, mounted on a DIN rail, for use with an EtherCAT coupler.

محطة الإخراج Beckhoff EL2535-0002

صُممت أطراف خرج EL2535-0002 خصيصًا للتحكم الدقيق في الصمامات التناسبية أحادية وثنائية الملف، بالإضافة إلى صمامات الملف اللولبي التناسبية. وتقوم هذه الأطراف بتنظيم تيار الخرج من خلال تعديل عرض النبضة (PWM) لجهد التغذية، وهي معزولة كهربائيًا عن ناقل E. ويتم تحديد قيم التيار (من 0 إلى أقصى تيار خرج) بواسطة جهاز التشغيل الآلي من خلال قيمة مكونة من 16 بت. وتتمتع مراحل الخرج بحماية ضد الحمل الزائد وقصر الدائرة. يحتوي كل طرف من أطراف تيار عرض النبضة EtherCAT على قناتين، ويُشار إلى حالة الإشارة فيهما بواسطة مصابيح LED. وتُسهّل هذه المصابيح عملية التشخيص الموضعي من خلال عرض أعطال الحمل والأسلاك الشائعة.

  • رقم الصنف :

    EL2535-0002

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Germany

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.5kg

  • نظرة عامة على المنتج: طرفية إخراج Beckhoff EL2535-0002

    جهاز Beckhoff EL2535-0002 هو طرفية EtherCAT ثنائية القنوات مزودة بمخرج PWM وتحكم في التيار، مصممة خصيصًا للتحكم الدقيق في الصمامات التناسبية أحادية وثنائية الملف والصمامات اللولبية التناسبية. وتتمثل وظيفته الأساسية في تنظيم تيار الخرج من خلال تعديل عرض النبضة (PWM) لجهد التغذية، وتحويل قيمة نقطة الضبط ذات 16 بت من جهاز التشغيل الآلي إلى تيار خرج مطابق.



    اسم العلامة التجارية: بيكهوف

    رقم الموديل: EL2535-0002

    الحالة: جديد وأصلي 100%

    مدة التسليم: 3-5 أيام



    الضمان: سنة واحدة



    المواصفات الرئيسية

    غرضالمواصفات / الميزات
    عدد المخرجاتمخرجان PWM مع مرحلة إخراج دفع-سحب
    نوع الإخراجيتم التحكم في التيار عن طريق تعديل عرض النبضة
    الجهد الاسمي24 فولت تيار مستمر (-15% / +20%)
    الحد الأقصى لتيار الخرج±2 أمبير لكل قناة
    منصة النظامنظام بيكهوف إيثركات للإدخال/الإخراج
    تردد ساعة PWM30 كيلو هرتز افتراضي
    دقة10 بتات
    نوع الحملالأحمال الحثية > 1 ملي هنري
    تيار قصر الدائرةنموذجي. < 4 أ
    التشخيصيتم عرض حالة الإشارة عبر مصابيح LED، والتي تعرض الأحمال النموذجية وأعطال الأسلاك.

    الميزات والمزايا الأساسية

    • التحكم الدقيق في الصمامات التناسبيةالميزة الأبرز في هذه الوحدة هي مخرج PWM يتم التحكم فيه بالتياروهو مصمم خصيصاً للتنظيم الدقيق للصمامات التناسبية والصمامات اللولبية التناسبية. يضمن ذلك التحكم الدقيق في التيار بغض النظر عن تغيرات الحمل.

    • قدرات الحماية والتشخيصمراحل الإخراج هي محمي ضد الحمل الزائد والدارة القصيرة تعمل مصابيح LED المدمجة على تبسيط التشخيص المحلي من خلال عرض أعطال الحمل والأسلاك النموذجية. يتميز الطرف أيضًا بحماية من عكس الجهد لضمان التشغيل الآمن .

    • تصميم صناعي متينتتميز الوحدة بعزل كهربائي بجهد 500 فولت (جهد ناقل الطاقة/المجال)، وغلاف صغير الحجم بسماكة 12 مم، وتصنيف حماية IP20 يعمل بشكل موثوق ضمن نطاق درجة حرارة 0…+55 درجة مئوية ويحمل موافقات دولية واسعة النطاق تشمل CE وUL وATEX وIECEx وcFMus للمواقع الخطرة .

    التطبيقات النموذجية

    يُستخدم جهاز EL2535-0002 على نطاق واسع في تطبيقات التحكم الهيدروليكي والهوائي التي تتطلب تشغيلًا دقيقًا للصمامات النسبية، مثل:

    • الأنظمة الهيدروليكية: التحكم في الصمامات النسبية للتحكم في الضغط والتدفق والاتجاه.

    • أنظمة هوائيةتشغيل صمامات الملف اللولبي التناسبية للتحكم الدقيق في الموضع أو السرعة.

    • الآلات الصناعية: التكامل في التعبئة والتغليف والمنسوجات وأدوات الآلات التي تتطلب التحكم في الصمامات الشبيهة بالأنظمة التناظرية.

    تفاصيل مؤشر LED والتشخيص



    مؤشر LEDلونوصف الحالة
    مؤشر LED للإشارة (لكل قناة)أخضر/أحمريشير إلى حالة الإشارة؛ ويبسط التشخيص المحلي من خلال عرض أعطال الحمل والأسلاك النموذجية

    ميزات الحماية:

    • حماية من الحمل الزائد: مراحل الإخراج محمية ضد التحميل الزائد

    • الحماية من قصر الدائرة: مراحل الإخراج محمية ضد قصر الدائرة

    • حماية من عكس الجهد: نعم

    المنتجات الموصى بها - مكونات النظام

    تُستخدم المنتجات التالية بشكل شائع جنبًا إلى جنب مع EL2535-0002 في نظام Beckhoff EtherCAT I/O:





    منتجنموذجوصف
    موصل إيثركات (100BASE-TX)EK1100يربط أجهزة EtherCAT الطرفية بشبكة EtherCAT بسرعة 100BASE-TX؛ منفذي ناقل RJ45
    طرف تغذية الطاقةEL9410يوفر تيارًا إضافيًا لحافلة الكهرباء عند الحاجة
    محطة نهاية الحافلاتEL9011تنتهي رحلة الحافلة الكهربائية عند نهاية المحطة.
    كابل إيثرنت/إيثركات (ثابت)ZB9010كابل إيثرنت صناعي/إيثركات، CAT5e، 4 أسلاك
    كابل إيثرنت/إيثركات (سلسلة سحب)ZB9020كابل إيثرنت/إيثركات صناعي، من نوع CAT5e، مناسب للثني المستمر
    موصل RJ45ZS1090-0003موصل RJ45، رباعي الأطراف، IP20، للتجميع الميداني
