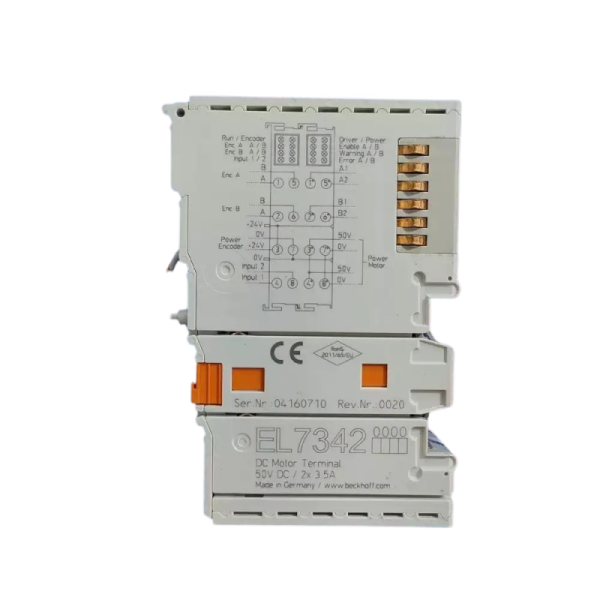

ال بيكهوف EL7342 هو طرفية EtherCAT ثنائية القنوات لإخراج محرك التيار المستمر من سلسلة EL73xx. وتتمثل وظيفتها الأساسية في تمكين التشغيل والتحكم المباشر في محركي تيار مستمر، مع تحديد السرعة أو الموضع بواسطة قيمة 16 بت من جهاز التشغيل الآلي. وبإضافة مشفر تزايدي، يمكن تحقيق محور مؤازر بسيط، مما يجعله حلاً مضغوطاً لتطبيقات التحكم في الحركة.
رقم الصنف :
EL7342الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.5kgمعرض المنتجات
مزيد من التفاصيل
بلد المنشأ | ألمانيا |
حالة المنتج | جديد وأصلي |
ضمان | سنة واحدة |
طريقة الدفع | تحويل مصرفي |
طريقة الشحن | دي إتش إل/فيديكس/يو بي إس |
التغليف والشحن
خدماتنا
عملاء
لقد تم بيع منتجاتنا في جميع أنحاء العالم
سعر
أسعار رائدة في السوق، قارن ووفر للعملاء
تشكيلة واسعة
جميع المنتجات الصناعية جديدة تمامًا بنسبة 100%، مع مخزون كبير لتختار منه.
فريق
فريق خدمة محترف يعمل على مدار الساعة طوال أيام الأسبوع
المعايير والميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 2 (للمحركات التي تعمل بالتيار المستمر) |
| نوع المحرك | محركات التيار المستمر ذات الفرش، الحثية |
| تيار الخرج | الحد الأقصى 3.5 أمبير لكل قناة (قياسي)؛ الحد الأقصى 6.5 أمبير لكل قناة مع خرطوشة المروحة ZB8610 |
| مزود الطاقة | 8-48 فولت تيار مستمر (خارجي، لتزويد الطاقة) / 24 فولت تيار مستمر (عبر موصلات الطاقة، للإلكترونيات) |
| منصة النظام | نظام بيكهوف إيثركات للإدخال/الإخراج |
| دقة | الحد الأقصى للتيار 10 بت، والسرعة 16 بت |
| مدخلات المشفر | مشفر تزايدي واحد لكل قناة (5…24 فولت تيار مستمر، أحادي الطرف) |
| الساعات الموزعة | نعم |
| ميزات الحماية | مرحلة إخراج مقاومة للحمل الزائد وقصر الدائرة؛ تحذير شائع من الحمل الحراري الزائد |
| التشخيص | يتم عرض حالة الإشارة عبر مصابيح LED لكل قناة |
| العزل الكهربائي | 500 فولت (جهد ناقل الطاقة/المجال) |
| درجة حرارة التشغيل | 0…+55 درجة مئوية |
| عرض المسكن | 24 مم |
تقنية محرك الأقراص المدمجة المتكاملةالميزة الأبرز في هذه الوحدة هي دمج حل كامل للتحكم في الحركة لمحركين تيار مستمر في طرفية إيثركات واحدة صغيرة الحجم يجمع هذا النظام بين مرحلة إخراج المحرك، ومدخل مشفر تزايدي لكل قناة، واتصال سريع عبر الساعات الموزعة، مما يخلق محور مؤازر بسيط ولكنه قوي. .
مخرجات قوية مع خيار تعزيز الأداءتوفر الوحدة نمطًا قويًا 3.5 تيار خرج مستمر لكل قناة ويمكن تعزيزها بشكل أكبر باستخدام خرطوشة المروحة ZB8610 لتقديم ما يصل إلى 6.5 أمبير لكل قناةمما يوفر مرونة لتشغيل محركات أكثر تطلبًا دون تغيير الطرفية .
تصميم قوي وموثوقصُممت وحدة EL7342 للبيئات الصناعية، وتتميز بمرحلة إخراج محمي ضد الحمل الزائد والدوائر القصيرة كما يوفر عزلًا كهربائيًا بجهد 500 فولت عن ناقل الطاقة E-bus، ويتضمن مؤشرات LED لتشخيص سريع في الموقع. .
يُستخدم جهاز EL7342 على نطاق واسع في تطبيقات الأتمتة الصناعية التي تتطلب تحكمًا دقيقًا وصغير الحجم في محركات التيار المستمر، مثل: :
شركة جنرال ماشين بيلدينغ: للأحزمة الناقلة، وآلات التعبئة والتغليف، وأنظمة المناولة.
محاور سيرفو صغيرة: في تطبيقات مثل أنظمة تحديد المواقع، ومحركات التغذية، والروبوتات.
معدات المختبرات والاختبارات: حيث تكون هناك حاجة إلى تحكم دقيق في المحرك في مساحة صغيرة.
ال بيكهوف EL9011 هو طرفية EtherCAT سلبية مصممة للعمل كطرفية مادية لناقل E في نهاية محطة إدخال/إخراج معيارية. تتمثل وظيفتها الأساسية في تغطية نقاط تلامس ناقل E المكشوفة في الطرفية الأخيرة، وحمايتها من التلوث ومنع أخطاء الاتصال. استخدامها إلزامي في كل محطة EK1100 EtherCAT، لضمان التشغيل الموثوق لناقل الاتصال.
ال بيكهوف EL7342 هو طرفية EtherCAT ثنائية القنوات لإخراج محرك التيار المستمر من سلسلة EL73xx. وتتمثل وظيفتها الأساسية في تمكين التشغيل والتحكم المباشر في محركي تيار مستمر، مع تحديد السرعة أو الموضع بواسطة قيمة 16 بت من جهاز التشغيل الآلي. وبإضافة مشفر تزايدي، يمكن تحقيق محور مؤازر بسيط، مما يجعله حلاً مضغوطاً لتطبيقات التحكم في الحركة.
صُممت أطراف خرج EL2535-0002 خصيصًا للتحكم الدقيق في الصمامات التناسبية أحادية وثنائية الملف، بالإضافة إلى صمامات الملف اللولبي التناسبية. وتقوم هذه الأطراف بتنظيم تيار الخرج من خلال تعديل عرض النبضة (PWM) لجهد التغذية، وهي معزولة كهربائيًا عن ناقل E. ويتم تحديد قيم التيار (من 0 إلى أقصى تيار خرج) بواسطة جهاز التشغيل الآلي من خلال قيمة مكونة من 16 بت. وتتمتع مراحل الخرج بحماية ضد الحمل الزائد وقصر الدائرة. يحتوي كل طرف من أطراف تيار عرض النبضة EtherCAT على قناتين، ويُشار إلى حالة الإشارة فيهما بواسطة مصابيح LED. وتُسهّل هذه المصابيح عملية التشخيص الموضعي من خلال عرض أعطال الحمل والأسلاك الشائعة.
يُعدّ مُوَصِّل EK1100 EtherCAT حلقة الوصل بين بروتوكول EtherCAT على مستوى ناقل البيانات الميداني ومحطات EtherCAT الطرفية. يقوم هذا المُوَصِّل بتحويل الإشارات الواردة من Ethernet 100BASE-TX إلى تمثيل إشارة ناقل البيانات E. تتكون المحطة من مُوَصِّل وعدد من محطات EtherCAT الطرفية التي يتم اكتشافها تلقائيًا وعرضها بشكل فردي في صورة العملية.
تعالج وحدة الإدخال التناظرية EL3048 الإشارات ضمن نطاق يتراوح بين 0 و20 مللي أمبير. يتم تحويل التيار إلى بيانات رقمية بدقة 12 بت، ثم يُرسل (معزولًا كهربائيًا) إلى جهاز الأتمتة الرئيسي. تجمع وحدة EL3048 EtherCAT ثماني قنوات في غلاف واحد. يتم توصيل نقاط التلامس الخاصة بالطاقة عبرها. تُستخدم نقطة تلامس الطاقة 0 فولت كنقطة تأريض مرجعية للمدخلات. يُشار إلى حالة إشارة وحدة EtherCAT بواسطة ثنائيات باعثة للضوء.
