Pepperl+Fuchs SLCS60-1800-T Safety Light Curtain Emitter

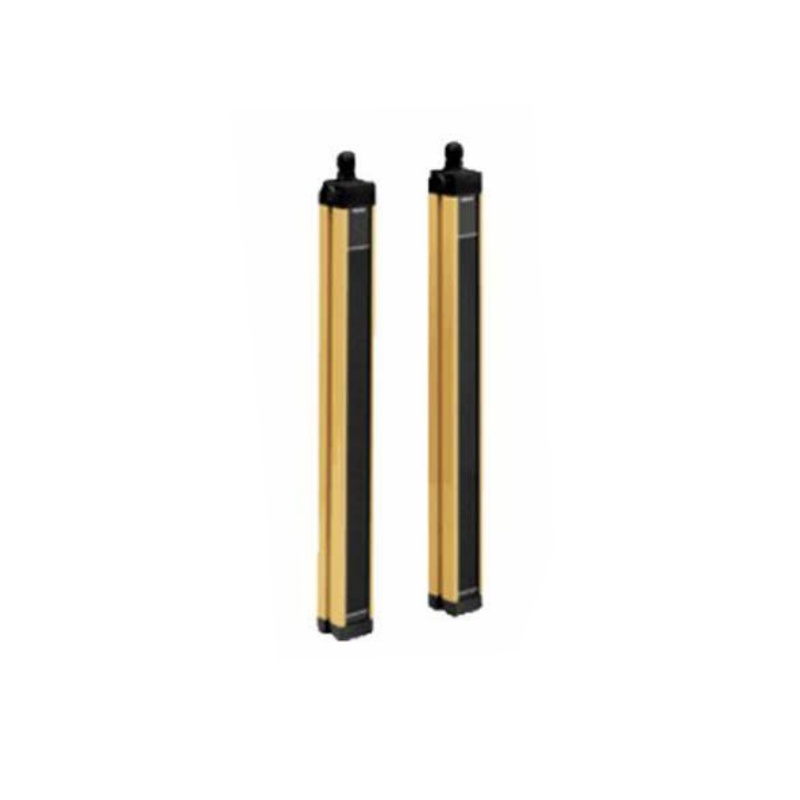

ستارة ضوئية أمان من Pepperl+Fuchs 202093-0014 SLCS60-1800-T

وحدة Pepperl+Fuchs 202093-0014 SLCS60-1800-T هي وحدة الإرسال لنظام ستارة الأمان الضوئية من سلسلة SLCS60. عند اقترانها بجهاز الاستقبال الخاص بها (SLCS60-1800-R)، تقوم هذه الوحدة بإسقاط شبكة من 48 شعاعًا ضوئيًا بالأشعة تحت الحمراء مُعدّلة عبر مجال حماية بارتفاع 1800 مم، مما يُنشئ حاجز أمان موثوقًا لحماية الأفراد في البيئات الصناعية.



تم تصميم نظام الستارة الضوئية ذاتية المراقبة هذا لتلبية أعلى معايير السلامة، وهو مصنف من النوع 4 وفقًا لمعيار IEC/EN 61496-1، مع مستويات سلامة SIL 3 (IEC 61508) وPL e (ISO 13849-1)، مما يجعله مناسبًا لتطبيقات حماية الآلات الأكثر تطلبًا.

  • رقم الصنف :

    202093-0014 SLCS60-1800-T

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Germany

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    2.5kg

  • مواصفات المنتج

    ستارة ضوئية أمان من Pepperl+Fuchs 202093-0014 SLCS60-1800-T

    وحدة باعثة لنظام ستارة ضوئية أمانية من النوع 4 بطول 1800 مم

    يتكون حاجز الأمان الضوئي من وحدة إرسال ووحدة استقبال. وتتشكل المنطقة المحمية بواسطة أشعة ضوئية تحت حمراء منبعثة من وحدة الإرسال.

    إلى وحدة الاستقبال. تحدد المسافة بين حزم الضوء الفردية الحد الأدنى لحجم العائق (60 مم) الذي يمكن اكتشافه بشكل موثوق ضمن

    نطاق المنطقة المحمية بأكملها.

    الميزات والفوائد الرئيسية

    • النوع 4: المراقبة الذاتية: يفي بأعلى فئة أمان (النوع 4 وفقًا للمعيار IEC/EN 61496-1) مع اختبار ذاتي مستمر لضمان التشغيل الآمن والموثوق في حالة الأعطال

    • مستوى عالٍ من السلامة والنزاهة: حاصل على شهادة SIL 3 (IEC 61508) وPL e (ISO 13849-1) مع PFHd بقيمة 1.5 E-8، مما يوفر أعلى مستوى من الحد من المخاطر

    • مجال حماية واسع النطاق: ارتفاع مجال الحماية 1800 مم مع نطاق استشعار من 0.2 إلى 15 مترًا، مما يستوعب مجموعة واسعة من تطبيقات حماية الآلات

    • دقة 60 مم: يوفر كشفًا موثوقًا للأجسام وأجزاء الجسم بدقة بصرية تبلغ 60 مم (48 شعاعًا).

    • شاشة عرض متكاملة بسبعة أجزاء: تسهل شاشة مؤشر التشغيل في جهاز الإرسال عملية المحاذاة وتوفر معلومات فورية عن الحالة

    • أوضاع تشغيل مرنة: يدعم تعطيل بدء/إعادة التشغيل القابل للتحديد وتشفير الإرسال (الوضع A/B) عبر مفاتيح DIP للتركيبات متعددة الأنظمة.

    • حماية بيئية IP67: يضمن الغلاف المصنوع من الألومنيوم المبثوق المطلي باللون الأصفر أداءً موثوقًا به في البيئات الصناعية القاسية المعرضة للغبار والرطوبة.

    • خيارات اتصال متعددة الاستخدامات: غدة كابل قياسية M20 مع حجرة طرفية؛ موصلات M12 أو DIN اختيارية متوفرة عند الطلب

    المواصفات الفنية



    فئةمواصفة
    الشركة المصنعةبيبرل+فوكس
    رقم القطعة202093-0014
    نموذجSLCS60-1800-T
    نوع المنتجوحدة باعثة - ستارة ضوئية أمانية
    مسلسلSLCS60
    بلد المنشأألمانيا

    المواصفات البصرية والميدانية



    المعلمةالتفاصيل
    نطاق الكشف الفعال0.2 ... 15 م
    ارتفاع حقل الحماية1800 مم
    الدقة البصرية60 مم
    عدد العوارض48
    مصدر الضوءضوء الأشعة تحت الحمراء المعدل (IRED)
    زاوية الفتح< 5 درجة مئوية

    معايير السلامة الوظيفية



    المعلمةالتفاصيل
    نوع السلامة (IEC/EN 61496)النوع 4
    مستوى سلامة النظام (SIL)المستوى 3
    مستوى الأداء (PL)PL e
    الفئة (ISO 13849-1)الفئة 4
    PFHd1.5 × 10⁸
    وقت المهمة (™)20 سنة

    المواصفات الكهربائية



    المعلمةالتفاصيل
    جهد التشغيل24 فولت تيار مستمر (-30% / +25%)
    تيار التغذية بدون حمل≤ 100 مللي أمبير
    فئة الحمايةIII (IEC 61140)

    المدخلات (الباعث)



    المعلمةالتفاصيل
    إدخال الاختبارإعادة ضبط المدخلات لاختبار النظام
    مدخلات الدالةبدء الإصدار
    تيار التنشيطحوالي 10 مللي أمبير
    وقت التفعيل0.03 ... 1 ثانية
    عناصر التحكممفتاح لتعطيل بدء/إعادة التشغيل، وتشفير ناقل الحركة

    المؤشرات



    المعلمةالتفاصيل
    مؤشر التشغيلشاشة عرض سباعية الأجزاء في الباعث
    مؤشر الحالة (الباعث)مؤشر LED أصفر: الوضع، أو الاختبار، أو الخطأ

    المواصفات البيئية والميكانيكية



    المعلمةالتفاصيل
    درجة الحرارة المحيطة0 ... 55 درجة مئوية (32 ... 131 درجة فهرنهايت)
    درجة حرارة التخزين-25 ... 70 درجة مئوية (-13 ... 158 درجة فهرنهايت)
    الرطوبة النسبيةنسبة قصوى 95%، بدون تكثيف
    تصنيف الحمايةIP67
    مواد بناء التغليفمقطع جانبي من الألومنيوم المبثوق، مطلي باللون الأصفر (RAL 1021)
    الوجه البصريلوح بلاستيكي
    السكن عند1910 ملم
    العرض × العمق52 مم × 55 مم
    كتلةحوالي 5.7 كجم
    اتصالغدة كابل M20 (حجرة طرفية مزودة بأطراف لولبية)

    الموافقات والشهادات



    شهادةتصنيف
    CEمتوافق
    TÜVمعتمد من TÜV
    كولوسمدرج (رقم ملف UL: E215245)
    UKCAمتوافق

    مكونات النظام وملحقاته

    يُعدّ جهاز SLCS60-1800-T جزءًا من نظام أمان متكامل. المكونات التالية مطلوبة أو متوفرة للحصول على حل كامل:



    منتجوصف
    SLCS60-1800-Rوحدة الاستقبال (يجب إقرانها بجهاز الإرسال)
    SB4-OR-4XPوحدة تحكم أمان لتطبيقات الفئة 4
    TR 14/30/50/60قضيب اختبار عالمي لاختبار الأجهزة
    AA SLCT-01أداة مساعدة للمحاذاة لتسهيل التركيب
    سلسلة OMH-SLCTملحقات التثبيت والأقواس

    التطبيقات

    يُعد ستارة الأمان الضوئية SLCS60 مثالية لمجموعة واسعة من تطبيقات حماية الأفراد وحماية الآلات:



    صناعةطلب
    تصنيعحراسة الوصول للآلات المؤتمتة، والخلايا الروبوتية، وخطوط التجميع
    مناولة الموادحماية نظام النقل وحماية آلة التعبئة على المنصات
    التغليفحماية مداخل الآلات وحماية محيط المناطق الخطرة
    السياراتحماية آلات الضغط والختم واللحام
    التخزيننظام آلي لكشف الموظفين في التخزين والاسترجاع
