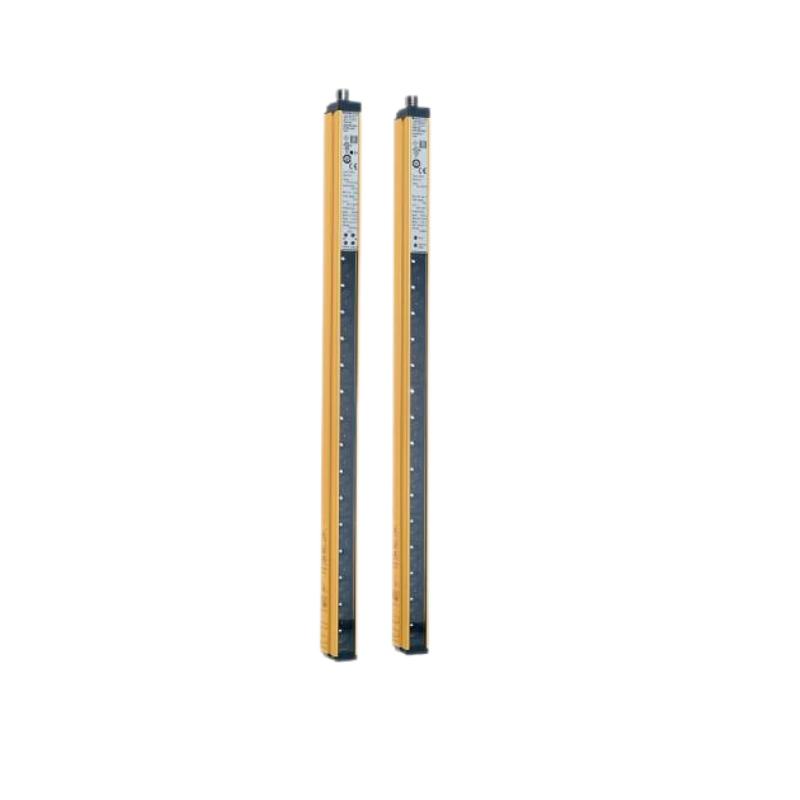

Pepperl+Fuchs 202093-0006 SLCS60-1800-R Safety Light Curtain Receiver

ستارة ضوئية أمان من Pepperl+Fuchs 202093-0006 SLCS60-1800-R

ال بيبرل + فوكس 202093-0006 SLCS60-1800-R هو أداء عالي وحدة الاستقبال التابع سلسلة SLCS60 نظام ستارة ضوئية أمانية. تقوم هذه الوحدة، عند اقترانها بجهاز الإرسال الخاص بها (SLC60-1800-T)، بإنشاء شبكة ضوئية تعمل بالأشعة تحت الحمراء، مما يوفر حاجز أمان قوي وموثوق لحماية الأفراد في البيئات الصناعية..

صُممت هذه الستارة الضوئية ذاتية المراقبة لتلبية أعلى معايير السلامة، وتتميز بـ النوع 4 ويحقق تصنيفًا وفقًا للمعيار IEC/EN 61496-1 المستوى 3 و PL e مستويات الأمان، مما يجعلها مناسبة للتطبيقات ذات متطلبات السلامة الأكثر صرامةوحدة الاستقبال حاليًا في الأوراق المالية ومتوفرة للشحن الفوري.

رقم الصنف :
202093-0006 SLCS60-1800-R
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
Germany
ميناء الشحن :
Wuhan, Hubei, China
مهلة :
3-5 days
وزن :
2kg

مواصفات المنتج

ستارة ضوئية أمانية عالية الأداء من النوع 4 مع مجال حماية 1800 مم

يتكون حاجز الأمان الضوئي من وحدة إرسال ووحدة استقبال. وتتشكل المنطقة المحمية بواسطة أشعة ضوئية تحت حمراء منبعثة من وحدة الإرسال.

إلى وحدة الاستقبال. تحدد المسافة بين حزم الضوء الفردية الحد الأدنى لحجم العائق (60 مم) الذي يمكن اكتشافه بشكل موثوق ضمن

نطاق المنطقة المحمية بأكملها.

الميزات والفوائد الرئيسية

النوع 4: المراقبة الذاتية: يفي بأعلى فئة أمان (النوع 4 وفقًا للمعيار IEC/EN 61496-1) مع اختبار ذاتي مستمر لضمان التشغيل الموثوق والأداء الآمن في حالة الأعطال
مستوى عالٍ من السلامة والنزاهة: حاصل على شهادة SIL 3 (IEC 61508) وPL e (ISO 13849-1) مع PFHd بقيمة 1.5 E-8، مما يوفر أعلى مستوى من الحد من المخاطر
مجال حماية واسع النطاق: ارتفاع مجال الحماية 1800 مم ومدى الاستشعار يصل إلى 15 مترًا، مما يلبي مجموعة واسعة من تطبيقات حماية الآلات
دقة 60 مم: يوفر كشفًا موثوقًا للأجسام وأجزاء الجسم بدقة بصرية تبلغ 60 مم، مما يضمن سلامة الأفراد
مخرجات أمان مزدوجة لنظام OSSD: مخرجان منفصلان من أشباه الموصلات مقاومان للأعطال للتكامل المباشر في دوائر السلامة وأنظمة التحكم
حماية بيئية IP67: يضمن الغلاف المتين الحاصل على تصنيف IP67 أداءً موثوقًا به في البيئات الصناعية القاسية المعرضة للغبار والرطوبة
شاشة عرض الوظائف المتكاملة: تعمل شاشات التشخيص ذات السبعة أجزاء الموجودة على كل من جهاز الإرسال وجهاز الاستقبال على تبسيط عملية المحاذاة والتكوين واستكشاف الأخطاء وإصلاحها.
أوضاع تشغيل مرنة: يدعم تعطيل بدء التشغيل/إعادة التشغيل القابل للتحديد وتشفير الإرسال للتركيبات متعددة الأنظمة.

المواصفات الفنية

فئة	مواصفة
الشركة المصنعة	بيبرل+فوكس
رقم القطعة	202093-0006
نموذج	SLCS60-1800-R
نوع المنتج	وحدة الاستقبال - ستارة ضوئية أمان
مسلسل	SLCS60
بلد المنشأ	ألمانيا

المواصفات البصرية والميدانية

المعلمة	التفاصيل
نطاق الكشف الفعال	0.2 ... 15 م
ارتفاع حقل الحماية	1800 مم
الدقة البصرية	60 مم
عدد العوارض	48
مصدر الضوء	ضوء الأشعة تحت الحمراء المعدل (IRED)
زاوية الفتح	< 5 درجة مئوية

معايير السلامة الوظيفية

المعلمة	التفاصيل
نوع السلامة (IEC/EN 61496)	النوع 4
مستوى سلامة النظام (SIL)	المستوى 3
مستوى الأداء (PL)	PL e
الفئة (ISO 13849-1)	الفئة 4
PFHd	1.5 × 10⁸
وقت المهمة (™)	20 سنة

المواصفات الكهربائية

المعلمة	التفاصيل
جهد التشغيل (UB)	24 فولت تيار مستمر (-30% / +25%)
تيار التغذية بدون حمل	≤ 150 مللي أمبير
فئة الحماية	III (IEC 61140)
زمن الاستجابة	18 مللي ثانية
مخرجات السلامة	مخرجان منفصلان لأشباه الموصلات الآمنة من الأعطال (OSSD)
تيار التبديل (مخرج الأمان)	الحد الأقصى 0.5 أمبير
خرج الإشارة	1 PNP، بحد أقصى 100 مللي أمبير (جاهزية بدء التشغيل وحالة OSSD)

المواصفات البيئية والميكانيكية

المعلمة	التفاصيل
درجة الحرارة المحيطة	0 ... 55 درجة مئوية (32 ... 131 درجة فهرنهايت)
درجة حرارة التخزين	-25 ... 70 درجة مئوية (-13 ... 158 درجة فهرنهايت)
الرطوبة النسبية	نسبة قصوى 95%، بدون تكثيف
تصنيف الحماية	IP67
مواد بناء التغليف	مقطع جانبي من الألومنيوم المبثوق، مطلي باللون الأصفر (RAL 1021)
الوجه البصري	لوح بلاستيكي
السكن عند	1910 ملم
العرض × العمق	52 مم × 55 مم
كتلة	الوزن التقريبي: 5.7 كجم (5 أرطال و8 أونصات)
اتصال	غدة كابل M20 (حجرة طرفية مزودة بأطراف لولبية)

الموافقات والشهادات

شهادة	تصنيف
CE	متوافق
TÜV	معتمد من TÜV
كولوس	مدرج
CCC	غير مطلوب للمنتجات المصنفة بجهد ≤36 فولت

مكونات النظام وملحقاته

يُعدّ جهاز SLCS60-1800-R جزءًا من نظام أمان متكامل. تتوفر المكونات التالية للحصول على حلٍّ شامل:

منتج	وصف
SLC60-1800-T	وحدة الإرسال (يجب إقرانها بجهاز الاستقبال)
SB4-OR-4XP	وحدة تحكم أمان لتطبيقات الفئة 4
TR 14/30/50/60	قضيب اختبار عالمي لاختبار الأجهزة
AA SLCT-01	أداة مساعدة للمحاذاة لتسهيل التركيب
سلسلة OMH-SLCT	ملحقات التثبيت والأقواس

التطبيقات

يُعد ستارة الأمان الضوئية SLCS60 مثالية لمجموعة واسعة من تطبيقات حماية الأفراد وحماية الآلات:

صناعة	طلب
تصنيع	حراسة الوصول للآلات المؤتمتة، والخلايا الروبوتية، وخطوط التجميع
مناولة المواد	حماية نظام النقل وحماية آلة التعبئة على المنصات
التغليف	حماية مداخل الآلات وحماية محيط المناطق الخطرة
السيارات	حماية آلات الضغط والختم واللحام
التخزين	نظام آلي لكشف الموظفين في التخزين والاسترجاع

معلومات الطلب والشحن

التفاصيل	معلومة
حالة	جديد وأصلي
حالة المخزون	في الأوراق المالية
ضمان	12 شهرًا
ميناء الشحن	ووهان
مهلة	3-5 أيام
شروط الدفع	التحويل المصرفي، ويسترن يونيون
