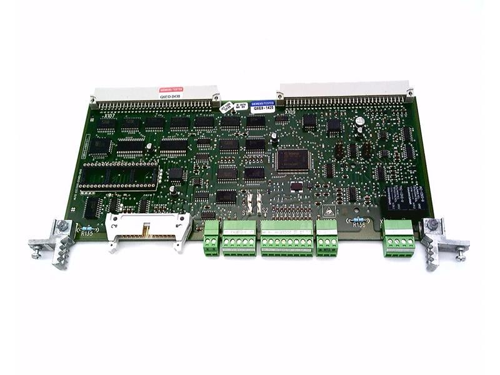

ال سيمنز 6SE7090-0XX85-1DA0 هي لوحة تحكم CUR (مقوم وحدة التحكم) لسلسلة SIMOVERT MASTERDRIVES. وهي بمثابة وحدة التحكم الأساسية لوحدات التغذية الراجعة والتجديدية، حيث تدير تحويل طاقة التيار المتردد إلى ناقل تيار مستمر مستقر وتتعامل مع تغذية الطاقة إلى الشبكة.
رقم الصنف :
6SE7090-0XX85-1DA0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| عائلة المنتجات | محركات سيموفرت الرئيسية |
| نوع الوحدة | وحدة التحكم CUR (وحدة التحكم في المقوم) |
| الوظيفة الأساسية | يتحكم في وحدات التغذية الراجعة/التجديدية؛ ويدير تحويل التيار المتردد إلى تيار مستمر وتنظيم جهد ناقل التيار المستمر |
| الميزات الرئيسية | التحكم في المقوم/التجديد، وأخذ عينات التيار/الجهد، وحماية الأجهزة (الجهد الزائد، والجهد المنخفض، والتيار الزائد)، واتصال ناقل البيانات مع العاكسات |
| طلب | أنظمة ناقل التيار المستمر المشتركة 6SE70، وحدات التغذية العامة/التجديدية |
| البرمجيات المرتبطة | يتطلب 6SW1701-0DA14 لضبط المعلمات |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية |
| درجة حرارة التخزين | من -20 درجة مئوية إلى 60 درجة مئوية |
| الوزن الصافي | حوالي 0.4 كجم |
| الرطوبة النسبية | ≤ 95% (غير مكثف) |
| حماية | مطلي بطبقة واقية للبيئات القاسية |
| حالة المنتج | تم إيقاف إنتاجه من شركة سيمنز (ساري المفعول اعتبارًا من 6 أكتوبر 2011) |
| مسار الهجرة | حلول بديلة متوفرة مع LV SINAMICS |
| فئة | نموذج | وصف |
|---|---|---|
| برمجة | 6SW1701-0DA14 | حزمة البرامج المطلوبة لضبط معلمات وحدة CUR |
| وحدة التقويم/التجديد | 6SE7041-8EK85-1AA0 | وحدة تقويم/تجديد رئيسية تستخدم لوحة CUR داخليًا |
| محول متوافق | 6SE7016 / 6SE7021 / 6SE7031 | وحدات عاكس أحادية أو متعددة المحاور لنظام ناقل التيار المستمر المشترك 6SE70 |
| محرك متوافق | 1FT6 / 1FK70xx | محركات سيرفو ومحركات مغزل متوافقة مع نظام 6SE70 |
| 6ES7550-1AA01-0AB0 | 6ES7134-4GB11-0AB0 | 6AV2128-3MB06-0AX1 |
| 6ES7531-7MH00-0AB0 | 6ES7193-4CB30-0AA0 | 6ES7954-8LC03-0AA0 |
| 6ES7590-1BC00-0AA0 | 6ES7334-0KE00-0AB0 | 6ES7590-1AB60-0AA0 |
| 6ES7505-0RA00-0AB0 | 6ES7153-1AA03-0XB0 | 6ES7590-1AC40-0AA0 |
| 6ES7521-1BL10-0AA0 | 6ES7223-1PH32-0XB0 | 6ES7516-3AP03-0AB0 |
| 6ES7522-1BL10-0AA0 | 6ES7157-0AD82-0XA0 | 6ES7541-1AB00-0AB0 |
س1: ما هي الوظيفة الأساسية لـ 6SE7090-0XX85-1DA0؟
هي لوحة تحكم (CUR) لوحدات التغذية الراجعة والتجديدية في نظام SIMOVERT MASTERDRIVES. تتحكم هذه اللوحة في وحدة التقويم/التجديد التي تحول طاقة التيار المتردد إلى ناقل تيار مستمر، وتدير عملية تغذية الطاقة إلى الشبكة. .
س2: ما هو البرنامج المطلوب لتكوين هذه الوحدة؟
البرامج المرتبطة 6SW1701-0DA14 يلزم تشغيل الوحدة وتحديد معاييرها .
س3: هل لا تزال هذه الوحدة متوفرة من شركة سيمنز؟
لا، أوقفت شركة سيمنز هذا المنتج رسميًا في 6 أكتوبر 2011 وهو متوفر الآن فقط من خلال سوق ما بعد البيع كقطعة غيار، مع التوصية بالانتقال إلى حلول LV SINAMICS .
س4: ما هي الأعطال الشائعة المرتبطة بهذه الوحدة؟
تشمل المشكلات المبلغ عنها أعطال F034 في وحدة المقوم/التجديد الرئيسية، والتي قد تتطلب استبدال لوحة CUR أو الثايرستورات أو محولات التيار. تشمل الأعطال الشائعة الأخرى F060 (عطل في التغذية)، وF001 (تيار زائد)، وأعطال الاتصال بالحافلة. .
س5: ما هي الأنظمة التي تتوافق معها هذه الوحدة؟
صُمم هذا الجهاز لنظام ناقل التيار المستمر المشترك 6SE70 SIMOVERT MASTERDRIVES، ويُستخدم مع وحدات التغذية 6SE7023/6SE7032 ووحدات العاكس 6SE7016/6SE7021/6SE7031. كما أنه متوافق مع أنظمة التحكم الرقمي الحاسوبي Siemens 840D و810D.
