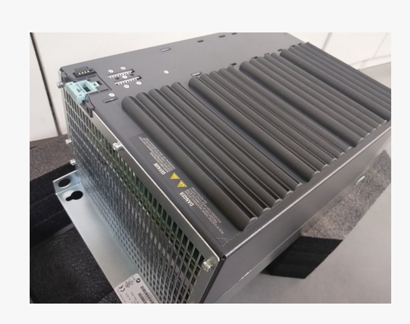

ال سيمنز 6SL3224-0BE33-7AA0 وحدة الطاقة PM240 هي وحدة طاقة لسلسلة محركات SINAMICS G120. توفر هذه الوحدة المتينة طاقة 37 كيلوواط (حمل زائد عالٍ) أو 45 كيلوواط (حمل زائد منخفض)، وتتميز بفلتر إدخال من الفئة A مدمج ومقطع كبح، مما يجعلها خيارًا مثاليًا لتطبيقات محركات السرعة المتغيرة الصعبة.
رقم الصنف :
6SL3224-0BE33-7AA0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
25kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| عائلة المنتجات | سيناميكس جي 120 |
| نوع الوحدة | وحدة الطاقة PM240 |
| جهد الدخل | 380-480 فولت تيار متردد، ثلاثي الأطوار، +10/-10% |
| تردد الإدخال | 47-63 هرتز |
| طاقة الحمل الزائد العالي (HO) | 37 كيلوواط (200% لمدة 3 ثوانٍ، 150% لمدة 57 ثانية، 100% لمدة 240 ثانية) عند درجة حرارة تتراوح من -10 إلى +50 درجة مئوية |
| طاقة الحمل الزائد المنخفض (LO) | 45 كيلوواط (150% لمدة 3 ثوانٍ، 110% لمدة 57 ثانية، 100% لمدة 240 ثانية) عند درجة حرارة تتراوح من -10 إلى +40 درجة مئوية |
| فلتر متكامل | مرشح إدخال من الفئة أ (للتوافق مع معايير التوافق الكهرومغناطيسي) |
| مروحية الفرامل | متكامل، يدعم الكبح الديناميكي |
| تصنيف الحماية | IP20 |
| الأبعاد (الارتفاع × العرض × العمق) | 635 × 275 × 204 مم |
| وزن | حوالي 23 كجم |
| درجة حرارة التشغيل | من -10 درجة مئوية إلى +50 درجة مئوية (HO)؛ من -10 درجة مئوية إلى +40 درجة مئوية (LO) |
| ملحوظة | يتطلب وحدة تحكم منفصلة (مثل CU240B/E) ولوحة تشغيل أساسية (BOP). |
| فئة | نموذج | وصف |
|---|---|---|
| PM240 الأصغر (30 كيلو واط) | 6SL3224-0BE33-0UA0 | PM240 بدون فلتر، قدرة كهربائية 30 كيلوواط عالية / 37 كيلوواط منخفضة |
| PM240 الأصغر (11 كيلو واط) | 6SL3224-0BE31-1AA0 | PM240 مع فلتر، قدرة 11 كيلوواط عالية / 15 كيلوواط منخفضة |
| PM240 الأصغر (4 كيلو واط) | 6SL3224-0BE24-0AA0 | PM240 مع فلتر، قدرة LO 4 كيلو واط |
| PM240 الأصغر (3 كيلو واط) | 6SL3224-0BE23-0AA0 | PM240 مع فلتر، قدرة LO 3 كيلو واط |
| وحدة التحكم | CU240B-2 / CU240E-2 | وحدة التحكم المطلوبة لتشغيل جهاز PM240؛ توفر منافذ الإدخال/الإخراج والاتصال |
س1: ما الفرق بين تصنيفات الحمل الزائد العالي (HO) والحمل الزائد المنخفض (LO)؟
يُستخدم وضع التحميل الزائد العالي للتطبيقات التي تتعرض لأحمال زائدة متكررة وقصيرة المدى، مثل السيور الناقلة أو الضواغط (عزم دوران ثابت). أما وضع التحميل الزائد المنخفض فيُستخدم للتطبيقات التي تتطلب عزم دوران بدء منخفض، مثل المضخات والمراوح (عزم دوران متغير). بالنسبة لهذه الوحدة، تبلغ قدرة HO 37 كيلوواط وقدرة LO 45 كيلوواط .
س2: هل يأتي جهاز 6SL3224-0BE33-7AA0 مزودًا بوحدة تحكم؟
لا، هذه وحدة طاقة مستقلة (PM240). وهي تتطلب وحدة تحكم منفصلة (CU)، مثل CU240B-2 أو CU240E-2، لتعمل كمحرك كامل. .
س3: هل تتضمن هذه الوحدة مقاومة كبح؟
تحتوي الوحدة على مروحية فرامل متكاملة ولكن يجب عليك توصيل مقاومة كبح خارجية بأطراف الوحدة لتبديد الطاقة المتجددة.
س4: ما هي الأبعاد المادية ووزن الوحدة؟
أبعادها 635 مم (ارتفاع) × 275 مم (عرض) × 204 مم (عمق)، ووزنها حوالي 23 كجم.
