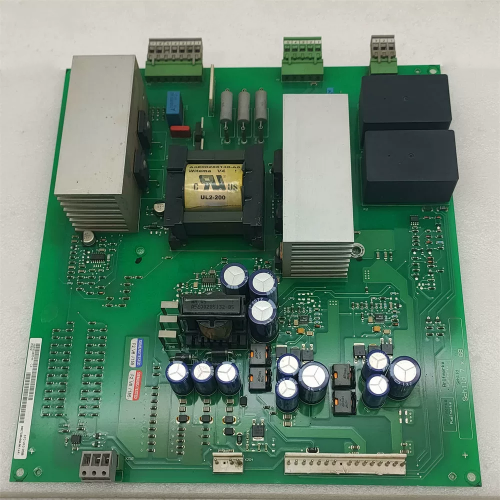

ال سيمنز 6SE7038-6GL84-1JA1 وحدة تزويد الطاقة PSU2 مصممة لـ محركات سيموفرت الرئيسية سلسلة، خاصة للأجهزة ذات التصاميم من J إلى M - الهيكل عالي الطاقة الذي يتوافق عادةً مع نطاق الطاقة من 315 كيلوواط إلى 400 كيلوواط . تعمل هذه الوحدة كـ "أساس الطاقة" لنظام القيادة، حيث تقوم بتحويل مدخلات التيار المتردد/المستمر عالية الجهد إلى تيار مستمر منخفض الجهد مستقر لتشغيل لوحات التحكم ودوائر إطلاق IGBT ومراوح التبريد عالية السعة.
رقم الصنف :
6SE7038-6GL84-1JA1الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1.32kgتحديد
وحدة تزويد الطاقة Siemens 6SE7038-6GL84-1JA1 SIMOVERT MASTERDRIVES PSU2
وحدة تزويد طاقة عالية الأداء لمحركات JM Design Masterdrives
وحدة تزويد الطاقة عالية الطاقة PSU2: صُممت لأكبر هيكل MASTERDRIVES (التصميم JM)، مما يوفر أساس الطاقة للمحركات في فئة 315 كيلوواط - 400 كيلوواط
نطاق جهد الإدخال الواسع: يدعم التيار المتردد ثلاثي الأطوار 380-480 فولت / 660-690 فولت والتيار المستمر 510-620 فولت / 890-930 فولت، مما يجعله مناسبًا لبيئات الطاقة الصناعية المتنوعة
خرج تيار مستمر مستقر: يوفر تيارًا مستمرًا منظمًا بجهد 24 فولت عند 20 أمبير لتشغيل موثوق للإلكترونيات الداخلية وأنظمة التبريد
كفاءة عالية: يحقق كفاءة تحويل تزيد عن 92%، مما يقلل من فقد الطاقة وتوليد الحرارة
حماية قوية: مراقبة متكاملة للجهد الزائد، وقفل الجهد المنخفض، والتيار الزائد، وارتفاع درجة الحرارة، وفشل المروحة
أمر بالغ الأهمية لتشغيل المحرك: يُغذي هذا الجهاز لوحة التحكم CUVC/CUMC مباشرةً، ويوفر طاقة معزولة لمشغلات بوابة IGBT، ويُشغل مراوح التبريد عالية الطاقة - ويؤدي تعطل هذا الجهاز إلى إيقاف تشغيل المحرك بالكامل.
بناء صناعي عالي الجودة: نطاق درجة حرارة التشغيل من 0 درجة مئوية إلى 60 درجة مئوية، مناسب للبيئات الصناعية الصعبة
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | سيمنز |
| رقم الموديل | 6SE7038-6GL84-1JA1 |
| نوع المنتج | وحدة تزويد الطاقة PSU2 |
| سلسلة المنتجات | محركات سيموفرت الرئيسية |
| التوافق | التصاميم J، K، L، M (فئة 315 كيلوواط - 400 كيلوواط) |
| المعلمة | التفاصيل |
|---|---|
| جهد الإدخال (تيار متردد) | 3AC 380-460V / 660-690V، +10%/-15% |
| جهد الدخل (تيار مستمر) | تيار مستمر 510-620 فولت / 890-930 فولت |
| تردد الإدخال | 47-63 هرتز |
| القدرة المقدرة | 15 كيلوواط (عند مدخل 400 فولت) |
| المعلمة | التفاصيل |
|---|---|
| جهد الخرج | 24 فولت تيار مستمر |
| تيار الخرج | 20A |
| كفاءة | >92% عند الحمل الكامل |
| المعلمة | التفاصيل |
|---|---|
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -25 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة النسبية | 5-95% غير مكثف |
| تصنيف الحماية | IP20 |
| وزن | الوزن التقريبي: 1.34 - 1.4 كجم |
| أبعاد | الأبعاد التقريبية: 27 × 25 × 5 سم |
| منشأ المنتج | ألمانيا |
| حالة المنتج | قطعة غيار / منتج متوقف |
يتم استخدام محرك الأقراص 6SE7038-6GL84-1JA1 في تطبيقات الصناعات الثقيلة التي تتطلب محركات MASTERDRIVES كبيرة الحجم:
| صناعة | طلب |
|---|---|
| الصلب والمعادن | محركات رئيسية لمطاحن الدرفلة، مطاحن الصفائح الثقيلة |
| التعدين | رافعات المناجم، أنظمة النقل |
| البحرية | أنظمة دفع السفن، محركات الدفع |
| الأسمنت والتعدين | محركات الأفران الكبيرة، ومحركات الكسارات |
| لب الورق والورق | محركات ذات قطاعات ثقيلة، وآلات لف |
| المياه/مياه الصرف الصحي | محطات ضخ كبيرة، وأنظمة مراوح عالية السعة |
| تصميم | نطاق الطاقة النموذجي | التوافق |
|---|---|---|
| J | 315 كيلوواط | ✓ متوافق تمامًا |
| K | 355 كيلوواط - 400 كيلوواط | ✓ متوافق تمامًا |
| L | 400 كيلوواط فأكثر | ✓ متوافق تمامًا |
| M | طاقة عالية | ✓ متوافق تمامًا |
حالة قطع الغيار: هذا المنتج مدرج ضمن المنتجات المتوقفة/القديمة من قبل شركة سيمنز، ويجب اعتباره قطعة غيار لصيانة التركيبات القائمة. .
احتياطات التركيب: عند استبدال هذه الوحدة، تأكد من تفريغ ناقل التيار المستمر الرئيسي بالكامل قبل إزالتها. تحقق دائمًا من لوحة T ووحدات IGBT قبل تشغيل وحدة تزويد الطاقة البديلة PSU2. .
المعلمة الرئيسية: هذه الوحدة مخصصة للتصميمات تحديدًا من J إلى Mلا تستخدمه مع هياكل Design CF الأصغر حجماً.
