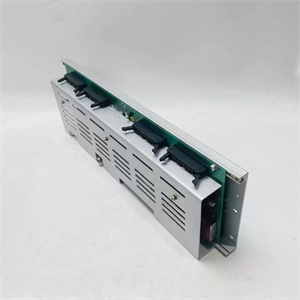

موصل ناقل المجال ABB UP C090 AE01 HIEE300661R0001

وصف المنتج

الميزات والمزايا الأساسية

• جسر اتصالات مركزي لنظام التحكم الموزع القديم من ABBتتمثل الميزة الأبرز لهذه الوحدة في دورها كـ بوابة ترجمة البروتوكولات والاتصالات ضمن بنى التحكم الموزعة القديمة لشركة ABB. يقوم بتجميع تعليمات وحدة المعالجة المركزية في رسائل ناقل المجال لأجهزة الإدخال/الإخراج البعيدة، ثم يعيد فك ضغط بيانات المجال إلى وحدة التحكم، مما يلغي الحاجة إلى توصيلات فردية من نقطة إلى نقطة، ويبسط توسيع النظام الموزع. .

• تعيين الإدخال/الإخراج الثنائي ذي 32 نقطة مع اتصال ARCnet الحتميالوحدة تدعم 32 تعيين نقاط الإدخال/الإخراج الثنائيةيقوم بتجميع الإشارات وترجمتها بكفاءة لتوفير مساحة في الرف. وهو يستفيد من بروتوكول تمرير الرموز ARCnetمما يضمن وصول حزم البيانات في الوقت المحدد دون حدوث تصادمات، وهو أمر بالغ الأهمية للحصول على لقطات السلامة من أجهزة الاستشعار الميدانية في توليد الطاقة والمعالجة الكيميائية. .

• مرونة متعددة البروتوكولات لهياكل الأنظمة المتنوعة: اعتمادًا على تكوين النظام، يمكن أن تعمل الوحدة كـ موصل Profibus-DP، أن بطاقة اقتران ARCnetأو مودم بصري AF100تُفسر هذه القدرة متعددة الأدوار سبب ظهور هويتها غامضة عبر قوائم الموردين المختلفة، فهي تتكيف مع أجيال أنظمة التحكم الموزعة المختلفة من ABB وهياكل ناقل البيانات. .

• تصميم متين لضمان استمرارية الصناعةتعمل الوحدة بكفاءة عالية في الظروف القاسية، مع نطاق واسع لدرجات الحرارة، وتوافقها مع معايير التوافق الكهرومغناطيسي الصناعية، ومؤشرات الحالة لتحديد الأعطال وإصلاحها في الوقت الفعلي. وهي مصممة لأنظمة معيارية، وتدعم التكوينات الاحتياطية حيث يكون التشغيل المستمر ضروريًا. .

التطبيقات النموذجية

يتم نشر جهاز UP C090 AE01 حصريًا داخل أنظمة التحكم الموزعة القديمة من ABB التي تتطلب صيانة أو توسيع واجهة الاتصال. :

• توليد الطاقةأنظمة إثارة المولدات (UNITROL)، وتسلسل التوربينات، ومراقبة مكونات المحطة في محطات الوقود الأحفوري والمحطات النووية

• مصافي النفط والغازمراقبة أعمدة التقطير، ووحدات التكسير، ونظام المرافق

• مصانع الكيماويات والبتروكيماوياتأنظمة التحكم في المفاعلات الدفعية، وتدفقات العمليات المستمرة، وأنظمة الإغلاق الآمن

• مصانع اللب والورق: التحكم في جهاز الهضم، وتشغيل آلة الورق، وخطوط الطلاء

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لجهاز UP C090 AE01؟

A: إنه موصل ناقل المجال يربط هذا النظام وحدة المعالجة المركزية لوحدة التحكم بمحطات الإدخال/الإخراج البعيدة عبر بروتوكول Profibus-DP أو بروتوكولات ناقل البيانات الميدانية الأخرى. ويقوم بترجمة أوامر التحكم إلى رسائل ناقل البيانات الميدانية، ويعيد بيانات الحقل إلى وحدة التحكم، مما يتيح توسيع نطاق الإدخال/الإخراج الموزع. .

س2: لماذا يصف الموردون المختلفون هذه الوحدة بشكل مختلف؟

A: يوجد تضارب كبير في المعلومات المتعلقة برقم القطعة هذا. تصفه بعض المصادر بأنه... وحدة تزويد طاقة بقدرة 90 واط و48 فولت وآخرون كـ وحدة التحكم في القيادة وبعضها كـ وحدة إدخال تناظريةالهوية الأكثر مصداقية والتي تم التحقق منها بشكل متبادل هي وحدة توصيل ناقل المجال / وحدة واجهة الاتصالمدعومة بالعديد من الأوصاف الفنية التفصيلية .

س3: هل لا يزال جهاز UP C090 AE01 قيد الإنتاج؟

A: لا. إنه مدرج على النحو التالي: تم إيقاف إنتاجه / أصبح قديماً من قبل الشركة المصنعة الأصلية وهو متوفر كقطعة غيار من خلال قنوات الفائض أو التجديد أو المخزون القديم الجديد من موردين خارجيين.

س4: ما هي بروتوكولات الاتصال التي تدعمها الوحدة؟

A: الوحدة تدعم بروفيبوس-دي بي كبروتوكولها الأساسي بعض المصادر تذكر أيضًا CANopen و DeviceNet و Modbus يعتمد الدعم على تكوين النظام وقد يعمل أيضاً كـ بطاقة اقتران ARCnet في بعض بنى أنظمة التحكم المتقدمة OCS .

س5: ما هو الحد الأقصى لمعدل نقل البيانات؟

A: الوحدة تدعم من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية معدلات بيانات تكيفية تلقائية .

س6: هل يمكن استبدال هذه الوحدة أثناء التشغيل؟

A: وفقًا للإرشادات التشغيلية، يُحظر تمامًا التبديل السريع للأجهزة. بالنسبة لهذه الوحدة، يجب فصل الطاقة قبل إدخالها أو إزالتها لمنع انقطاع الاتصال بالشبكة وتلف اللوحة المحتمل. .

س7: ما هي نطاقات درجات حرارة التشغيل الرئيسية؟

A: درجة حرارة التشغيل هي من -20 درجة مئوية إلى +60 درجة مئوية درجة حرارة التخزين هي من -40 درجة مئوية إلى +85 درجة مئوية .

س8: ما الذي يجب عليّ فحصه إذا أظهر مؤشر الحالة ضوءًا أحمر وامضًا؟

A: يشير الضوء الأحمر الوامض عادةً إلى عطل في رابط الاتصال أو خطأ في المنطق الداخليتحقق من كابل ناقل البيانات للتأكد من عدم وجود توصيلات معكوسة، وتحقق من تطابق مقاومة الإنهاء، وتأكد من أن عنوان الوحدة في التكوين يطابق عنوان الجهاز الفعلي. .

س9: ما هي الأبعاد المادية والوزن؟

A: يبلغ قياس الوحدة تقريبًا 40.2 × 12.7 × 5.8 سم ويزن تقريبًا 1.02 كجم .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز UP C090 AE01 جزءًا من عائلة وحدات الاتصال DCS القديمة من ABB. فيما يلي نماذج ذات صلة لتلبية احتياجات مماثلة أو مكملة:

اختيار النموذج المناسب

• للأنظمة الحالية ABB Freelance / Advant OCS / MOD 300: ال HIEE300661R0001 (UP C090 AE01) يُعد موصل ناقل المجال الصحيح للحفاظ على الاتصال بين وحدة التحكم ومحطات الإدخال/الإخراج البعيدة .

• لأنظمة الإثارة UNITROLالوحدة متوافقة أيضًا مع منصات الإثارة UNITROL 5000/6000 للاتصال عبر ناقل المجال .

• لترقية الأنظمة: فكر في الانتقال إلى أحدث منتجات ABB AC 800M منصة مع CI854A وحدات اتصال بروفيبوس للدعم الفعال والوظائف المحسّنة.

• للتحققنظراً لاختلاف المعلومات بين الموردين، يُرجى دائماً التحقق من رقم القطعة الكامل والتأكد من توافقها مع إصدار نظامك المحدد قبل الطلب. .
