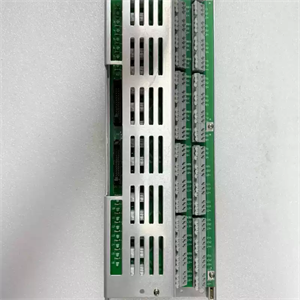

بطاقة إخراج المرحل ABB AR C093 AE01 HIEE300690R0001

وصف المنتج

الميزات والمزايا الأساسية

• مرونة مرحل SPDT لتطبيقات التحديثالميزة الأبرز في هذه الوحدة هي مخرجان للمرحل SPDT (أحادي القطب مزدوج الاتجاه)على عكس مخارج الترانزستور التي تقتصر على مستويات جهد التيار المستمر، توفر مرحلات SPDT نقاط تلامس مفتوحة عادةً (NO) ومغلقة عادةً (NC)، مما يسمح بالتوصيل المباشر مع الدوائر الخارجية للتيار المتردد أو المستمر. وهذا ما يجعل البطاقة مفيدة بشكل خاص لـ تحديثات خطوط الإنتاج القديمة حيث تعمل دوائر التحكم الحالية عند مستويات جهد مختلفة.

• عزل الجهد العالي للبيئات القاسية: مع عزل التيار المتردد 2.5 كيلو فولت بين منافذ الإدخال/الإخراج الرقمية، والمخرجات، ومصدر الطاقة، تعمل البطاقة على منع حلقات التأريض والتداخل ذي الوضع المشترك من الوصول إلى جانب التحكم في المحرك. وهذا أمر بالغ الأهمية في البيئات الصناعية حيث تولد محركات التردد المتغير ضوضاء كهرومغناطيسية قوية..

• عمر طويل للمرحل للتبديل عالي الترددتم تصميم المرحلات الموجودة على متن الطائرة لتحمل ≥10⁷ عملية ميكانيكية و ≥10⁵ عملية كهربائية عند الحمل المقنن. وهذا يضمن أداءً موثوقًا في التطبيقات التي تتطلب تبديلًا متكررًا للملامسات، مثل إشارات الإنذار المعتمدة على الدورة أو التحكم في التسلسل، دون تآكل مبكر للملامسات أو التصاقها..

• تكوين مفتاح DIP بسيطيتم تعيين الوظيفة عبر: مفاتيح DIP المدمجةيتم التفعيل من خلال إعدادات معلمات محرك الأقراص باستخدام برنامج DriveWindow أو Drive Composer. وهذا يلغي الحاجة إلى تغييرات معقدة في الأسلاك ويسمح بالتكيف السريع مع متطلبات التطبيقات المختلفة..

• تصميم لوحة خيارات مدمجةبصفتي لوحة الخيارات تُوصل هذه البطاقة بلوحة واجهة RMIO (الفتحة 1 أو الفتحة 2) لمحرك الأقراص ACS800، وتُوسّع إمكانيات الإدخال/الإخراج دون الحاجة إلى أجهزة خارجية إضافية. لا يمكنها العمل بشكل مستقل، بل يجب تثبيتها في محرك أقراص متوافق لكي تعمل..

التطبيقات النموذجية

يُستخدم جهاز AR C093 AE01 بشكل أساسي لتوسيع قدرة خرج المرحل في أنظمة محركات ABB حيث تكون وحدات الإدخال/الإخراج القياسية غير كافية:

• أنظمة القيادة ACS800إضافة مخارج اتصال الإنذار وإشارات التحكم المساعدة للإشارة إلى الأعطال وحالة التشغيل والتعشيق الخارجي

• تحديثات الأنظمة القديمةتوفير مخارج معزولة بواسطة مرحلات للربط مع دوائر التحكم الحالية في المصنع عند مستويات جهد مختلفة

• الأتمتة الصناعيةمفاتيح ترحيل للأغراض العامة للملفات اللولبية ومصابيح المؤشر والموصلات المساعدة في التصنيع والتحكم في العمليات

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ AR C093 AE01؟
A: هي لوحة اختيارية لمخرجات المرحلات تعمل على توسيع إمكانيات الإدخال/الإخراج لمحركات ABB ACS800 من خلال توفير مخرجين للمرحلات SPDT وثلاثة مداخل رقمية، مما يتيح التحكم المعزول في أجهزة الحقل الخارجية مثل أجهزة الإنذار والمرحلات والموصلات..

س2: هل يمكن استخدام هذه البطاقة كوحدة مستقلة؟
A: لا. AR C093 AE01 هو لوحة الخيارات يجب توصيل هذا الجهاز بلوحة واجهة RMIO الخاصة بمحرك ABB ACS800 (الفتحة 1 أو الفتحة 2). لا يمكنه العمل بشكل مستقل ويتطلب محرك التشغيل الرئيسي لتوفير الطاقة والتحكم..

س3: ما هو تصنيف التلامس لمخرجات المرحل؟
A: كل مرحل مصنف لـ 250 فولت تيار متردد / 5 أمبير (حمل مقاوم) بسعة تبديل قصوى تبلغ 1250 فولت أمبيربالنسبة للأحمال الحثية، يُنصح بتخفيض القدرة أو استخدام الكبح الخارجي.

س4: كيف يتم تكوين الوحدة؟
A: يتم إجراء التكوين على مرحلتين: (1) مفاتيح DIP المدمجة (1) تحديد وظيفة كل مرحل وقناة DI؛ (2) معلمات القيادة يتم ضبطها باستخدام برنامج DriveWindow أو Drive Composer لتفعيل الوظائف وتعيينها.

س5: ما هي مواصفات جهد الإدخال الرقمي؟
A: تدعم المدخلات الرقمية الثلاثة 24 فولت تيار مستمر (19-30 فولت) أو 110-230 فولت تيار متردد/مستمرمع عزل بصري. يتمتع زوج DI2-DI3 بعزل بينهما بقيمة 1.5 كيلو فولت، بينما يبلغ العزل الكلي بين DI/DO/الطاقة 2.5 كيلو فولت تيار متردد..

س6: ما الذي يجب عليّ فحصه إذا فشل خرج المرحل في العمل؟
A: تأكد من ضبط معلمات المحرك لتفعيل المرحل المناسب. تحقق من تطابق إعدادات مفتاح DIP مع الوظيفة المطلوبة. افحص توصيلات الأسلاك الميدانية إلى أطراف Common وNO وNC. إذا تم تشغيل المرحل ولكنه لم يستجيب، فقد يكون قد انتهى عمره الافتراضي - استبدل البطاقة.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز AR C093 AE01 جزءًا من عائلة لوحات خيارات المحركات من ABB. فيما يلي نماذج ذات صلة لتلبية احتياجات مماثلة أو مكملة:

اختيار النموذج المناسب

• بالنسبة لمحركات ACS800 التي تحتاج إلى مخارج مرحلات إضافية: ال AR C093 AE01 هذه هي لوحة الخيارات الصحيحة، حيث توفر مرحّلين SPDT وثلاثة مداخل رقمية في وحدة توصيل واحدة..

• لإدخال/إخراج رقمي إضافي بدون مرحلاتضع في اعتبارك RDIO-01 لوحة تمديد في حال عدم الحاجة إلى خاصية الترحيل.

• للتحقق من النظامتأكد دائمًا من أن محرك الأقراص المضيف من سلسلة ACS800 ويحتوي على فتحة RMIO متاحة، وتحقق من أن إعدادات مفتاح DIP تتطابق مع التطبيق المقصود قبل التثبيت..
