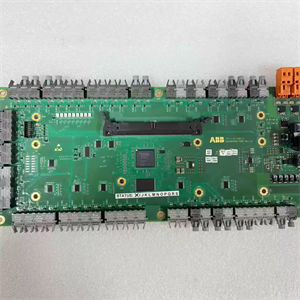

وحدة التحكم الموزعة ABB UF C921 A101 3BHE024855R0101

وصف المنتج

الميزات والمزايا الأساسية

• توليد PWM متكامل وحماية الأجهزةالميزة الأبرز لهذه الوحدة هي التكامل المحكم بين توليد نبضات PWM والحماية على مستوى الأجهزة في بنية DSP+FPGA واحدةيؤدي ذلك إلى تقصير مسار الاستجابة، مما يتيح إيقاف تشغيل الأجهزة على مستوى الميكروثانية لحماية دوائر IGBT/IGCT من قصر الدائرة. في محركات الجهد المتوسط ​​حيث يمكن أن تصل طاقة قصر الدائرة إلى عدة كيلو أمبير، تُعد هذه السرعة بالغة الأهمية - إذ يمكن أن يؤدي تأخير لبضع مئات من النانو ثانية فقط إلى تدمير كارثي لأشباه موصلات الطاقة..

• نظام تحكم عالي الدقة في المحرك مع تقنية DTCمزودة بمعالج إشارة رقمية (DSP) ذي 32 بت بنظام الفاصلة العائمة، تقوم اللوحة بتنفيذ برنامج ABB الخاص. التحكم المباشر في عزم الدوران (DTC) خوارزمية بفترة تحديث حلقة تحكم تبلغ 50 ميكروثانيةيوفر هذا استجابة سريعة لعزم الدوران وتحكمًا دقيقًا في السرعة (دقة وضع التشفير ±0.1% من السرعة المقدرة؛ دقة التحكم في عزم الدوران ±3%) دون الحاجة إلى جهاز تغذية راجعة في معظم التطبيقات، مما يضمن كفاءة عالية وتشغيلًا سلسًا عبر نطاق السرعة بأكمله..

• نظام شامل لاكتساب الإشارات ووحدات إدخال/إخراج مرنةتتضمن اللوحة إمكانيات إدخال/إخراج واسعة النطاق، بما في ذلك 6 مداخل تناظرية قابلة للتهيئة لمراقبة جهد ناقل التيار المستمر، وتيار المحرك، ودرجة حرارة IGBT؛ و16 مدخلاً رقمياً معزولاً لإشارات التوقف الطارئ وإشارات التعشيق؛ وواجهتي تشفير عاليتي التردد لتغذية راجعة للسرعة في حلقة مغلقة.وهذا يلغي الحاجة إلى العديد من مكونات معالجة الإشارات الخارجية، مما يبسط بنية النظام.

• عزل الألياف الضوئية لسلامة الجهد العاليتقوم الوحدة بإخراج نبضات PWM إلى وحدات طاقة IGBT عبر قنوات الألياف الضوئيةمما يوفر عزلاً جلفانياً كاملاً بين إلكترونيات التحكم ذات الجهد المنخفض ومرحلة الطاقة ذات الجهد العالييتم تصنيف عزل جانب التحكم عن جانب الألياف الضوئية/جانب الطاقة عند ≥2.5 كيلو فولت تيار متردد، مما يمنع بشكل فعال دخول الفولتية العابرة من خزانة الطاقة إلى دوائر التحكم الحساسة..

التطبيقات النموذجية

يُستخدم UF C921 A101 على نطاق واسع كمكون تحكم أساسي في أنظمة القيادة والإثارة ذات الجهد المتوسط ​​من ABB:

• محركات الجهد المتوسطلوحة التحكم الأساسية لوحدات العاكس ACS 6000 / ACS 2000، تتحكم في تشغيل PWM لمجموعات طاقة IGBT/IGCT في رافعات التعدين، والمحركات الرئيسية لمطاحن الأسمنت، وأنظمة دفع السفن.

• أنظمة الإثارةمضخم نبضات التشغيل وبطاقة واجهة الألياف الضوئية في أنظمة الإثارة الثابتة UNITROL 5000/6000، ونقل نبضات التشغيل إلى لوحات استقبال نبضات خزانة الطاقة، وإرسال تنبيهات حالة الخزانة إلى المنظم..

• تكامل نظام التحكم الموزعلوحة توصيل تربط وحدات تحكم Advant Master بأجهزة شبكة Masterbus 300، وتدعم ما يصل إلى 16 عقدة لتطبيقات التحكم في العمليات في الصناعات الكيميائية والنفط والغاز وتوليد الطاقة..

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ UF C921 A101؟
A: هي لوحة تحكم عاكس تقوم بتوليد إشارات تشغيل PWM لتشغيل وحدات طاقة IGBT/IGCT، وتراقب جهد ناقل التيار المستمر وتغذية التيار الراجعة للحماية، وتتواصل مع نظام التحكم ذي المستوى الأعلى عبر واجهات ناقل داخلي أو ناقل ميداني..

س2: ما هي أنظمة محركات ABB التي تتوافق معها هذه اللوحة؟
A: يُستخدم بشكل أساسي في محركات الجهد المتوسط ​​ABB ACS 6000 / ACS 5000 (وحدة التحكم في العاكس)، ACS 2000 محركات الأقراص، و أنظمة الإثارة UNITROL 5000/6000كما أنها تعمل كلوحة واجهة في أدفانت ماستر دي سي إس للاتصالات في ماسترباص 300.

س3: هل يمكن استبدال هذه اللوحة أثناء التشغيل؟
A: لا. الوحدة تفعل لا يدعم التبديل السريعيجب عزل وتفريغ الطاقة الرئيسية للخزانة ووصلات التيار المستمر عالية الجهد بشكل كامل قبل إزالة البطاقة أو إدخالها لمنع تلف مشغل البوابة أو إعادة ضبط وحدة التحكم أو حدوث ومضات كهربائية خطيرة..

س4: ما الفرق بين إصداري UFC921 A101 و A102/B؟
A: ال A101 هذه هي لوحة التحكم الخاصة بالإصدار المبكر من نظام ACS 6000. الإصدارين A102 وB وهي نسخ لاحقة مزودة ببرامج ثابتة محدثة وملفات تحميل CPLD. وعلى الرغم من أن واجهات الأجهزة متوافقة إلى حد كبير، قد تتسبب اختلافات إصدارات البرامج الثابتة في حدوث أخطاء في الاتصال مع معالج وحدة الإمداد النشط (ASUP).يوصى بالاحتفاظ بلوحتي UFC921 في نفس الخزانة وبنفس مستوى الإصدار، أو تحديث البرامج الثابتة وفقًا لنشرات خدمة ABB..

س5: ماذا يشير إليه العطل "فقدان النبض"؟
A: يشير عطل "فقدان النبضة" في منظم الإثارة عادةً إلى أن وحدة UFC921 A101 لا تُخرج نبضات التشغيل. قد يكون سبب ذلك انقطاع كابل الألياف الضوئية، أو عطل في دائرة تشغيل البوابة على اللوحة، أو عدم توافق البرامج الثابتة/الاتصال مع لوحة التحكم (UNS2880B-P). اللوحة الأمامية مؤشرات LED للطاقة/الخطأ/الربط يمكن أن يساعد ذلك في تحديد ما إذا كان وصلة الألياف مكسورة أو أن اللوحة نفسها قد تعطلت بسرعة.

س6: ما هي الاحتياطات التي يجب اتخاذها قبل استبدال هذه اللوحة؟
A: قبل الاستبدال: (1) إيقاف التشغيل وتفريغ الشحنة (2) ناقل التيار المستمر؛ معلمات النسخ الاحتياطي ومعلومات إصدار الصورة وإعدادات وصلات التوصيل؛ (3) تأكد من أن اللوحة البديلة تحتوي على نفس رقم القطعة، ومراجعة الأجهزة، وإصدار البرامج الثابتة(4) ارتدِ سوارًا مضادًا للكهرباء الساكنة أثناء التعامل مع الجهاز؛ (5) بعد التركيب، تأكد من تثبيت جميع موصلات الألياف الضوئية بشكل صحيح وربط براغي تثبيت اللوحة الأمامية..

الموديلات الموصى بها والمنتجات ذات الصلة

تُعدّ لوحة التحكم UF C921 A101 جزءًا من عائلة لوحات التحكم UFC من ABB. فيما يلي نماذج ذات صلة لتكوينات مختلفة للمحركات والأنظمة:

اختيار النموذج المناسب

• لمحركات الجهد المتوسط ​​ACS 6000: ال UF C921 A101 (3BHE024855R0101) هذه هي لوحة التحكم الصحيحة للعكس (INU) لوحدة العاكس، حيث تدير تشغيل PWM وحماية مجموعات طاقة IGBT/IGCT.

• لترقية أو استبدال النظام: يؤكد توافق إصدار البرنامج الثابت بين لوحة UFC921 ومعالج وحدة التزويد النشط (ASUP). إذا كانت الخزانة تحتوي بالفعل على الإصدار A102 أو B، فاستخدم نفس الإصدار أو راجع وثائق خدمة ABB لمعرفة إجراءات تحديث البرامج الثابتة..

• لتطبيقات نظام الإثارة: قم بإقرانه مع UNS2880B-P لوحة التحكم و RDCU لوحات استقبال النبضات لتكامل سلسلة إطلاق النار UNITROL بالكامل.
