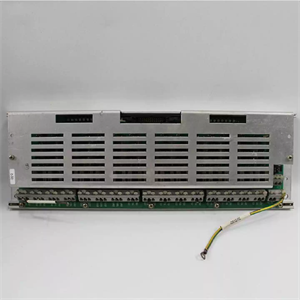

وحدة إدخال ثنائية ABB UF C092 BE01 HIEE300910R0001

وصف المنتج

الميزات والمزايا الأساسية

• عزل عالي الكثافة وموثوقالميزة الأبرز في هذه الوحدة هي تصميم عالي الكثافة بـ 16 قناة بالإضافة إلى عزل جلفاني كامل (1500 فولت تيار متردد) تعمل هذه العزلة على منع حلقات التأريض والضوضاء الكهربائية وارتفاعات الجهد من جانب المجال بشكل فعال، مما يحمي اللوحة الخلفية لنظام التحكم الحساس في البيئات الصناعية القاسية مثل محطات الطاقة وخزائن المحركات الكبيرة. .

• استجابة سريعة وقدرة على تشغيل نظام التشغيلمع زمن استجابة يبلغ ≤1 مللي ثانيةتدعم الوحدة تسجيل تسلسل الأحداث (SOE)، مما يجعلها مناسبة لتشخيص الأعطال الحرجة وتحليل تسلسل الأحداث في صناعات توليد الطاقة والصناعات التحويلية. .

• اتصال ناقل اللوحة الخلفية القويتتصل الوحدة عبر ناقل الوحدات لوحة خلفية (Infi 90/Symphony/Advant)، تضمن نقل البيانات بشكل حتمي إلى وحدة التحكم. تتميز بذاكرة غير متطايرة مدمجة لتكوين القناة بشكل دائم، وتدعم تحديثات البرامج الثابتة دون الحاجة إلى إزالة اللوحة. .

• ترشيح الإشارة المدمج وإزالة الارتدادتعمل تقنية ترشيح RC الداخلية ومنطق منع الارتداد الرقمي على كبح اهتزازات التلامس والارتداد الكهربائي من مفاتيح الحقل، مما يمنع تشغيل الحالة الخاطئة ويحسن موثوقية النظام. .

التطبيقات النموذجية

يُستخدم جهاز HIEE300910R0001 على نطاق واسع في أنظمة التحكم القديمة لشركة ABB في مختلف الصناعات الثقيلة. :

• توليد الطاقةأنظمة إثارة المولدات (UNITROL)، وأتمتة المحطات الفرعية، ومراقبة مكونات المحطة

• محركات الجهد العاليأنظمة محركات ACS 1000 / ACS 2000 لبيانات الحالة والتعشيق

• النفط والغاز / البتروكيماوياتمراقبة حالة الضاغط، واكتساب إشارة التعشيق الآمن

• علم المعادن والتعدين: نظام التحكم في مطحنة الدرفلة ونظام النقل المتشابك

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ UF C092 BE01؟
A: هي وحدة إدخال ثنائية تستقبل إشارات المجال المنفصلة (الملامسات الجافة، ومفاتيح الحد، وحالة المرحل) وتحولها إلى بيانات رقمية ليقوم نظام التحكم ABB بمعالجتها، مما يتيح مراقبة حالة المعدات والتحكم المنطقي. .

س2: كم عدد قنوات الإدخال التي تحتوي عليها هذه الوحدة؟
A: بحسب المصدر الأكثر تفصيلاً، فإن الوحدة تحتوي على 16 قناة إدخال رقمية يعمل بجهد 24 فولت تيار مستمر، ومعزول ضوئيًا، وزمن استجابة ≤1 مللي ثانية . ملحوظةتزعم بعض المصادر وجود 8 أو 32 قناة، وهو ما يعكس على الأرجح اختلافات في المراجعات أو معلومات خاطئة. تتوافق مواصفات الـ 16 قناة مع تسمية "BE01"، ويجب التحقق منها بالرجوع إلى وثائق نظامك الخاصة.

س3: هل لا يزال جهاز UF C092 BE01 قيد الإنتاج؟
A: لا. إنه قطع غيار DCS القديمة المتوقفةتتوفر هذه المنتجات بشكل أساسي من خلال قنوات بيع الفائض أو المنتجات المجددة أو المنتجات الجديدة القديمة من موردين خارجيين. .

س4: ما الفرق بين UFC092 BE01 ومتغيرات UFC092 الأخرى؟
A: يشير اللاحق "BE01" إلى مراجعة القاعدة Bأما المتغيرات الأخرى (مثل KUC321 AE01 بقاعدة "A") فهي غير قابلة للتبادل بشكل مباشر مع الإصدار ذي القاعدة B. تحقق دائمًا من مُعرّف اللوحة الكامل ورقم الإصدار قبل الاستبدال. .

س5: هل يمكن استبدال هذه الوحدة أثناء التشغيل؟
A: لا. الوحدة تفعل لا يدعم الإدخال المباشريجب فصل الطاقة عن اللوحة الخلفية للحامل الفرعي ودوائر إدخال المجال قبل إدخال اللوحة أو إزالتها لمنع حدوث شرارة كهربائية عند التلامس وتعطيل ناقل المنطق .

س6: كيف تتعامل الوحدة مع ارتداد التلامس؟
A: يستخدم ترشيح RC للأجهزة الداخلية وتوقيت ارتداد رقمي لمعالجة انتقالات الإشارات الثنائية الواردة، وقمع إشارات الحالة الخاطئة الناتجة عن ضوضاء مفتاح الحقل قبل إرسال البيانات إلى وحدة التحكم .

س7: ما هي أهم احتياطات التركيب؟
A: افصل الطاقة عن جميع دوائر الطاقة ودوائر الإدخال الميدانية للوحة الخلفية للحامل. ارتدِ سوارًا مضادًا للكهرباء الساكنة. قم بمحاذاة اللوحة مع قضبان التوجيه الخاصة بالحامل الفرعي، وحركها بإحكام حتى يستقر موصل الحافة تمامًا. اربط براغي التثبيت. 0.4 نيوتن متر لمنع الارتخاء الناتج عن الاهتزاز .

س8: ما الذي يجب عليّ التحقق منه إذا فشلت قناة ما في تسجيل تغييرات الحالة؟
A: تحقق من مستويات جهد مستشعرات المجال، وافحص أسلاك كتلة التوصيل، وتأكد من تعيين القناة بشكل صحيح في برنامج وحدة التحكم، وتحقق من وجود مصادر تداخل كهرومغناطيسي بالقرب من مسار الإشارة. تأكد من وجود حماية مناسبة وتأريض للخزانة. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز UF C092 BE01 جزءًا من عائلة وحدات الإدخال/الإخراج DCS القديمة من ABB. فيما يلي نماذج ذات صلة لتلبية احتياجات مماثلة أو مكملة:

اختيار النموذج المناسب

• لأنظمة التحكم الموزعة القديمة الحالية: ال HIEE300910R0001 (UF C092 BE01) هذا هو الجزء البديل المناسب لمنصات Infi 90 و Symphony و TPS و Advant التي تتطلب وحدات إدخال ثنائية من نوع B-base .

• لترقية الأنظمة: فكر في الانتقال إلى شركة ABB AC 800M منصة مع PM864A/PM865 وحدات التحكم و S800 I/O وحدات للدعم الحديث والوظائف المحسّنة .

• للتحققيرجى دائمًا التحقق من مُعرّف اللوحة بالكامل (بما في ذلك رقم الإصدار) والتأكد من توافقها مع إصدار نظامك المحدد قبل الطلب. .
