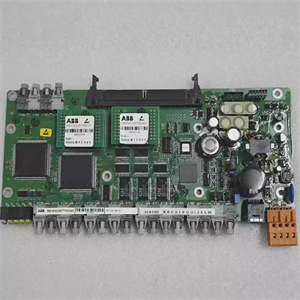

وحدة التحكم الموزعة ABB PPC907BE 3BHE024577R0101

وصف المنتج

الميزات والمزايا الأساسية

• تحكم عالي السرعة لمحركات الجهد المتوسطتتميز هذه الوحدة ببنية معالج متعددة النوى، مما يتيح تنفيذ مهام التحكم المعقدة في الوقت الحقيقي بالتوازي. وهي تدعم تقنية ABB الخاصة. التحكم المباشر في عزم الدوران (DTC) وخوارزميات التحكم الاتجاهي، مما يضمن تحكمًا دقيقًا في المحرك مع استجابة ديناميكية سريعة للتطبيقات عالية الطاقة مثل مطاحن الأسمنت، ورافعات التعدين، والضواغط الكبيرة. .

• الاتصالات بالألياف الضوئية من أجل السلامة في حالات الجهد العاليتتضمن وحدة PPC907BE واجهات ألياف بصرية للتواصل مع وحدات مرحلة الطاقة (محركات IGBT/IGCT). يوفر هذا عزلاً كهربائياً كاملاً بين إلكترونيات التحكم ذات الجهد المنخفض وقسم الطاقة ذي الجهد العالي، مما يضمن سلامة الإشارة في البيئات ذات التشويش الكهربائي ويحمي دوائر التحكم الحساسة. .

• التكرار والتوافر العاليتدعم الوحدة النمطية تكوينات التكرار على مستوى الأجهزة، بما في ذلك وضع الاستعداد الساخن المزدوج في التطبيقات الحيوية مثل توليد الطاقة والصناعات الثقيلة، يتيح ذلك الانتقال السلس إلى معالج احتياطي دون انقطاع العملية، مما يزيد من توافر النظام إلى أقصى حد. .

• تصميم صناعي متين للبيئات القاسيةميزات لوحة الدوائر المطبوعة طلاء الورنيش لمقاومة الرطوبة والغبار والملوثات المسببة للتآكل. صُممت الوحدة للعمل الموثوق به في البيئات الصناعية الصعبة مع نطاق واسع لدرجات حرارة التشغيل. .

التطبيقات النموذجية

يُستخدم PPC907BE كمكون تحكم أساسي في التطبيقات الصناعية التي تتطلب طاقة عالية :

• محركات الجهد المتوسط: لوحة التحكم الأساسية لمحركات ABB ACS2000 في مصانع الأسمنت (مطاحن الطحن)، ورافعات التعدين، وتطبيقات المضخات/المراوح الكبيرة.

• أنظمة إثارة المولدات: يقوم بتنفيذ خوارزميات AVR (منظم الجهد التلقائي) ووظائف PSS (مثبت نظام الطاقة) ومحددات الإثارة في أنظمة UNITROL 6000 للمولدات الحرارية والمائية والغازية.

• إلكترونيات الطاقة: التحكم في العاكس عالي الجهد وإدارة جسر المقوم في أنظمة تحويل الطاقة الصناعية.

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ PPC907BE (3BHE024577R0101)؟
A: هي وحدة معالجة منطقية للتحكم عالية الأداء لمحركات ABB متوسطة الجهد (سلسلة ACS2000)، ومنصات AC 800PEC، وأنظمة الإثارة UNITROL 6000. وتتمثل وظيفتها في تنفيذ خوارزميات تحكم معقدة (DTC، والتحكم المتجهي، وAVR)، وإدارة معالجة الإشارات، وتنسيق اتصالات النظام. .

س2: ما هي أنظمة محركات ABB التي يتوافق معها هذا الموديول؟
A: يُستخدم بشكل أساسي مع ABB ACS2000 محركات الجهد المتوسط ​​(الإطارات 1 و2 و3) وهي متوافقة أيضًا مع AC 800PEC و يونيترول 6000 المنصات .

س3: هل لا يزال جهاز PPC907BE قيد الإنتاج؟
A: يتوفر هذا المنتج كقطعة غيار من موردين خارجيين. وباعتباره مكونًا قديمًا لمحركات ACS2000، فإن توفره يكون بشكل أساسي من خلال قنوات بيع الفائض أو المنتجات المُجددة. .

س4: ما هي واجهات الاتصال التي تدعمها الوحدة؟
A: وهو يدعم ناقل CAN، وشبكة إيثرنت، وناقل Modbus، جنبا إلى جنب مع واجهات الألياف الضوئية للاتصال عالي السرعة مع وحدات مرحلة الطاقة .

س5: ما أهمية واجهة الألياف الضوئية؟
A: توفر واجهة الألياف الضوئية عزلاً كهربائياً كاملاً بين إلكترونيات التحكم ذات الجهد المنخفض وقسم الطاقة ذي الجهد العالي. وهذا يضمن سلامة الإشارة في البيئات ذات التداخل الكهرومغناطيسي العالي، ويحمي دوائر التحكم الحساسة من التقلبات العابرة في مرحلة الطاقة. .

س6: هل تدعم الوحدة النمطية خاصية التكرار؟
A: نعم. يدعم PPC907BE التكرار المزدوج للوضع الاحتياطي الساخن تتيح هذه التكوينات إمكانية التبديل السلس إلى معالج احتياطي دون انقطاع في العمليات للتطبيقات الحيوية. .

س7: ما هي المواصفات الفنية الرئيسية؟
A: تعمل الوحدة على 24 فولت تيار مستمر ويدعم نطاق درجة حرارة تشغيل يبلغ من -20 درجة مئوية إلى +70 درجة مئوية. يتميز بحماية لوحة الدوائر المطبوعة المطلية بالورنيش وهو مصمم لتطبيقات القيادة ذات الجهد المتوسط ​​(عادةً فئة 4 كيلو فولت). .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ PPC907BE جزءًا من عائلة وحدات التحكم في المحركات من ABB. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• لصيانة محرك الجهد المتوسط ​​ACS2000: ال PPC907BE (3BHE024577R0101) وحدة معالجة منطق التحكم الصحيحة لاستعادة وظائف التحكم في المحرك .

• لتطبيقات نظام الإثارةضع في اعتبارك PCD231B101 لوظائف واجهة التحكم في الإثارة أو PCD235C101 للتحكم القائم على FPGA مع وحدات إدخال/إخراج عالية الكثافة .

• لترقية الأنظمة: استشر شركة ABB للحصول على خيارات الانتقال إلى منصات محركات الأقراص الأحدث مع دعم فعال ووظائف محسّنة.
