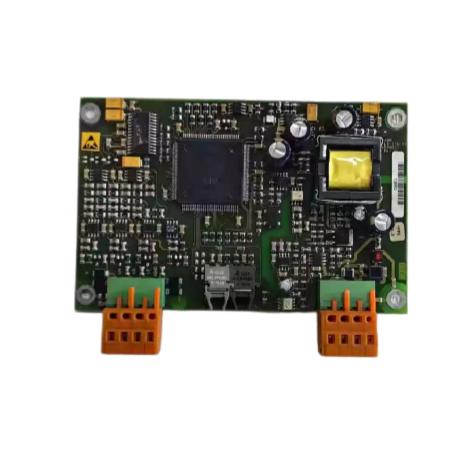

وحدة التزامن ABB LDSYN-101 3BHE005555R0101

وصف المنتج

الميزات والمزايا الأساسية

• قياس جهد التزامن ذي الأهمية البالغة للمهمةتتميز هذه اللوحة بقدرتها على التقاط إشارات الجهد ثلاثي الأطوار بدقة من المولد أو ناقل الشبكة. توفر هذه الإشارات المرجع الأساسي لوحدة التحكم في الإثارة لأداء وظيفتها. المزامنة التلقائية (فحص المزامنة)التحكم في زاوية الطور، ومنطق المرحل الوقائي. بدون قياس دقيق لجهد التزامن، لا يمكن توصيل المولد بالشبكة بأمان. .

• مزامنة الوقت متعددة البروتوكولات لتحقيق الاتساق على مستوى المصنعيدعم جهاز LDSYN-101 IRIG-B و IEEE 1588 PTP و NTP تتيح هذه البروتوكولات تشغيلًا متزامنًا، مما يُمكّن من إنشاء بنية مزامنة زمنية متعددة الطبقات. ويمكن مزامنة الأجهزة الحساسة للوقت، مثل مرحلات الحماية ومسجلات الأعطال، عبر التوصيل السلكي IRIG-B، بينما تستخدم شبكة التحكم بروتوكول PTP لتحقيق دقة تصل إلى أجزاء من الميكروثانية، وتستخدم سجلات بيانات المصنع بروتوكول NTP لتحقيق مزامنة على مستوى أجزاء من الألف من الثانية. .

• تصميم عالي التوافر مع دعم التكرارالوحدة تدعم مدخلات إمداد طاقة مزدوجة وتكرار وضع الاستعداد الساخنيضمن هذا النظام استمرارية التشغيل حتى في حالة تعطل مصدر الطاقة الرئيسي. وهو مصمم للتكامل السلس مع بنى التحكم الاحتياطية، مع الحفاظ على وظائف التزامن أثناء حالات تجاوز الأعطال. .

• التشخيص الشامل ومراقبة الحالةتوفر مصابيح LED الموجودة على اللوحة الأمامية معلومات فورية حول حالة التزامن، وكفاءة الطاقة، وسلامة الاتصال. كما تدعم الوحدة المراقبة وتشخيص الأعطال عبر البرمجيات، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة. .

• منتج ABB المدعوم بنشاطعلى عكس العديد من وحدات ABB DCS القديمة، فإن LDSYN-101 تم تصنيعها ودعمها بنشاط من إنتاج شركة ABB. وهو متوفر لدى الموزعين المعتمدين في جميع أنحاء العالم، حيث يُعد الإصدار R0101 بديلاً مباشراً للإصدار الأقدم R0001. .

التطبيقات النموذجية

يُستخدم جهاز LDSYN-101 على نطاق واسع في تطبيقات توليد الطاقة والأتمتة الصناعية التي تتطلب تزامنًا دقيقًا:

• توليد الطاقةمحطات الطاقة الكهرومائية والحرارية وذات الدورة المركبة والنووية لضمان الربط الآمن بين المولدات وشبكة الكهرباء والتزامن.

• التوازي الشبكيمزامنة المحطات الفرعية وشبكات الطاقة المعزولة

• المصانع الصناعية ذات التوليد الذاتيمحطات توليد الطاقة الخاصة في منشآت التعدين والصناعات الكيميائية والتصنيعية

• مزامنة الوقت في DCSأنظمة Symphony Plus و Advant 800xA التي تتطلب طوابع زمنية متسقة لتسجيل تسلسل الأحداث (SOE) وتحليل الأعطال

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لجهاز LDSYN-101؟

A: هي لوحة تحكم لقياس جهد التزامن والاتصالات. وتتمثل وظيفتها الأساسية في قياس إشارات جهد التزامن ثلاثية الأطوار بدقة، وإدارة التحكم في تزامن الأطوار لضمان اتصال آمن بين المولد والشبكة، وتوفير تزامن زمني عالي الدقة عبر شبكة التحكم. .

س2: هل لا يزال جهاز LDSYN-101 قيد الإنتاج؟

A: نعم. هذا دعم منتجات ABB بنشاطليس منتجًا قديمًا. يُصنع في سويسرا ويتوفر على نطاق واسع لدى الموزعين المعتمدين حول العالم. الإصدار R0101 هو الإصدار الحالي، ويحل محل الإصدار الأقدم R0001. .

س3: ما الفرق بين 3BHE005555R0001 و 3BHE005555R0101؟

A: ال R0101 هو البديل المباشر لـ R0001مما يوفر أداءً محسّنًا وتوافقًا أوسع. يجب على عمليات التثبيت الجديدة تحديد R0101 مباشرةً .

س4: ما هي واجهات الاتصال التي توفرها الوحدة؟

A: يتميز منفذان إيثرنت مزدوجان (RJ45) لربط شبكة التحكم في المصنع، بالإضافة إلى منافذ تسلسلية RS-232 (واحدة مزودة بإشارات تحكم المودم، والأخرى معزولة) لتوصيل أدوات الهندسة. تحتوي كل لوحة على عنوان MAC مبرمج مسبقًا من المصنع. .

س5: ما هي بروتوكولات مزامنة الوقت المدعومة؟

A: الوحدة تدعم IEEE 1588 (PTP) لتحقيق تزامن في أجزاء من الميكروثانية، بروتوكول NTP/SNTP لتحقيق تزامن على مستوى أجزاء من الثانية، و IRIG-B للتوصيل المباشر بمرحلات الحماية ومسجلات الأعطال .

س6: ما هي المواصفات الفنية الرئيسية؟

A: جهد التشغيل هو 24 فولت تيار مستمر. وتعمل من من -20 درجة مئوية إلى +70 درجة مئوية مزودة بحماية IP20. الأبعاد تقريبًا 150 × 100 × 50 مم بوزن يبلغ حوالي 0.15 كجميُصنف متوسط ​​الوقت بين الأعطال (MTBF) عند ≥100,000 ساعة .

س7: ما أهمية وظيفة قياس جهد التزامن؟

A: تستقبل اللوحة بدقة إشارات الجهد ثلاثي الأطوار من المولد أو ناقل الشبكة. تُشكل هذه الإشارات الأساس الذي يقوم به مُتحكم الإثارة لإجراء التزامن التلقائي (فحص التزامن)، والتحكم في زاوية الطور، ومنطق المرحل الوقائي. وبدون هذا القياس، لا يمكن توصيل المولد بالشبكة بأمان. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ LDSYN-101 جزءًا من عائلة وحدات المزامنة والاتصال من ABB. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• لأنظمة الإثارة UNITROL 6000 الحالية: ال LDSYN-101 (3BHE005555R0101) تُعد لوحة التزامن هذه هي اللوحة الصحيحة لضمان توصيل المولد بالشبكة بشكل آمن ومحاذاة الأطوار. .

• لمزامنة الوقت في DCSتوفر هذه الوحدة مخرجات IRIG-B وPTP وNTP لضمان اتساق التوقيت على مستوى المصنع في أنظمة Symphony Plus وAdvant 800xA .

• للتركيبات الجديدةحدد دائمًا R0101 تم إجراء مراجعة للإصدار الإنتاجي الحالي مع تحسين الأداء .
